型号：FZH119
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

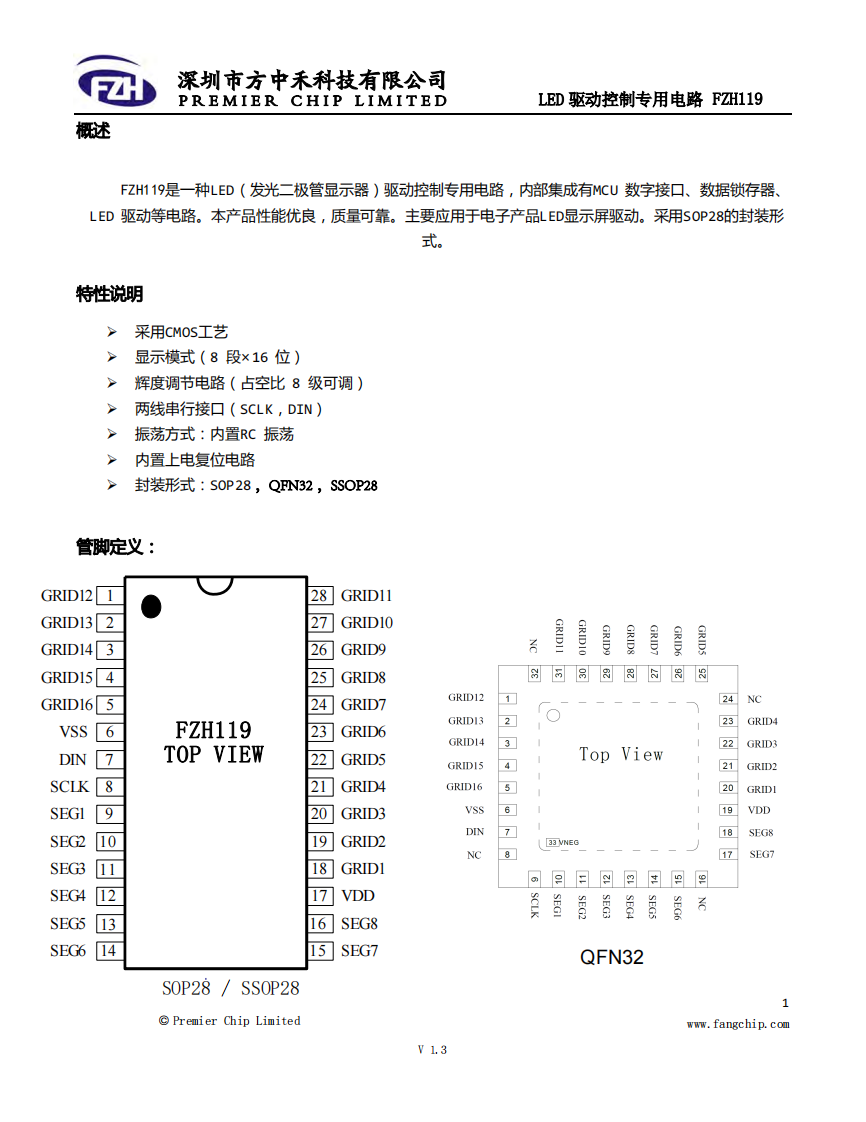

FZH119是一种LED（发光二极管显示器）驱动控制与用电路，内部集成有MCU 数字接口、数据锁存器、 LED 驱动等电路。本产品性能优良，质量可靠。主要应用于电子产品LED显示屏驱动。采用SOP28的封装形式。

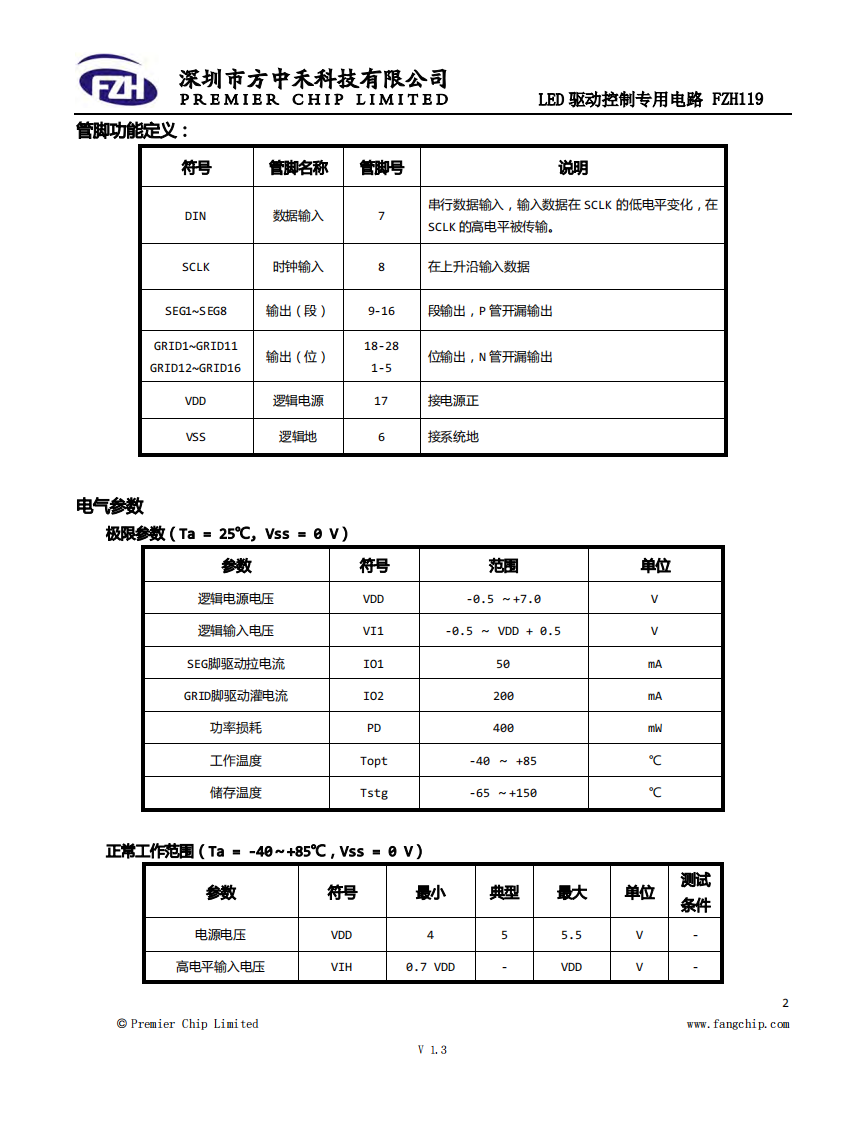

主要特性
集成功能
内置MCU数字接口、数据锁存器、LED驱动电路，支持动态扫描显示。
支持8段×16位的显示模式，适用于多位数码管或点阵屏驱动。
辉度调节功能，占空比8级可调，灵活控制显示亮度。
通讯方式
内置RC振荡器，无需外部时钟源，简化设计。
封装形式
提供多种封装选项：SOP28、SSOP28和QFN32，适合不同应用场景。

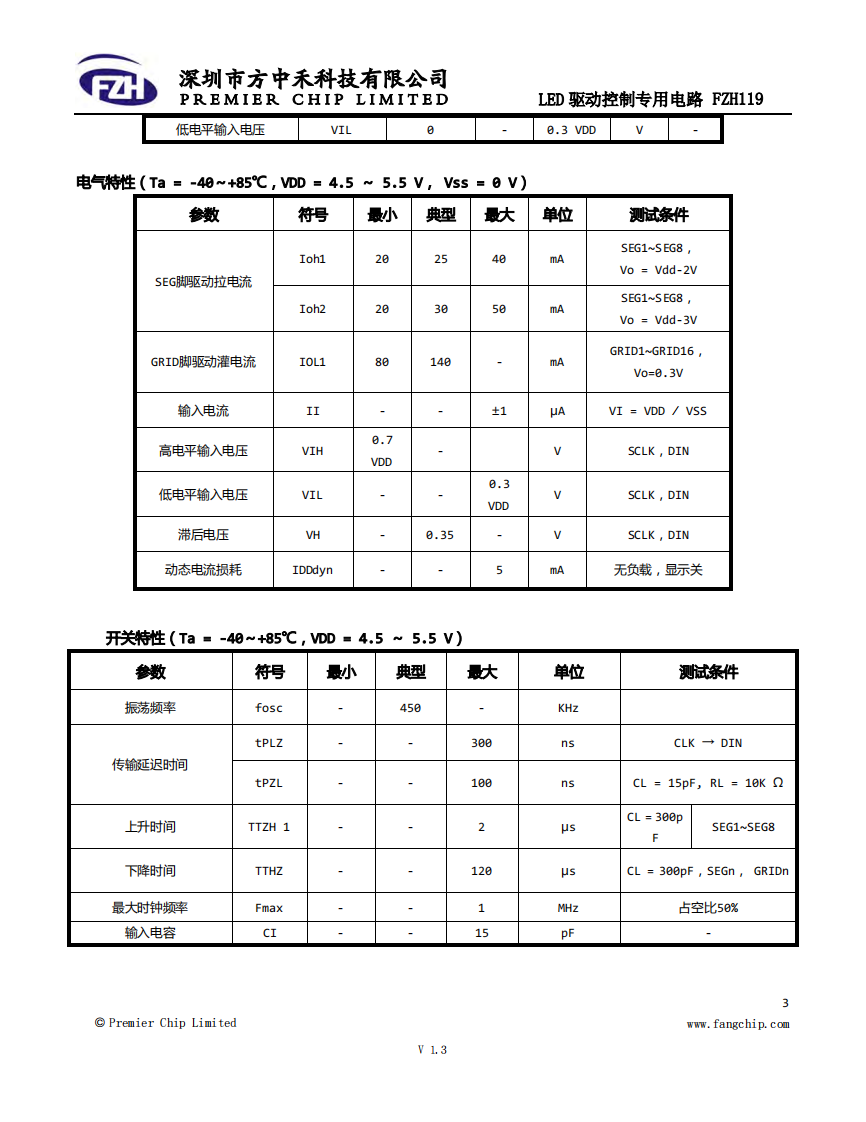

典型工作电压为5V，内置上电复位电路，确保稳定启动。
应用场景
工业控制设备：如仪器仪表、控制面板的多位数码管显示。
消费电子产品：如空调面板、洗衣机显示屏、机顶盒等。
LED点阵屏：支持大尺寸点阵屏驱动，适用于信息展示和广告牌。
注意事项
共阴设计：仅支持共阴数码管，不适用于共阳数码管。
数据协议：
数据输入需遵循两线串行协议，时钟上升沿采样数据。
上电后建议对显示寄存器进行清零操作，避免显示乱码。
亮度调节：通过占空比调节实现8级亮度控制，用户可根据需求设置。
典型应用电路
8段×16位模式
连接16位数码管，SEG1-SEG8驱动段信号（a-g及小数点DP），GRID1-GRID16驱动位选信号。
示例电路需在VDD和VSS之间添加104去耦电容，确保电源稳定。
数据通信时序
数据输入时，SCLK为高电平时DIN信号需保持稳定，SCLK为低电平时DIN信号可变化。
数据帧包括起始位、数据位和停止位，具体时序参考数据手册。
总结
FZH119通过高集成度、灵活的亮度调节和两线串行接口设计，显著简化了多位数码管和LED点阵屏的驱动电路设计。其强大的驱动能力和丰富的功能使其成为工业控制和消费电子领域的理想选择。开发时需注意共阴设计、数据协议及电源稳定性，以确保最佳显示效果。
