深圳市方中禾科技-LED驱动芯片-LT1118产品技术手册

型号：LT1118
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

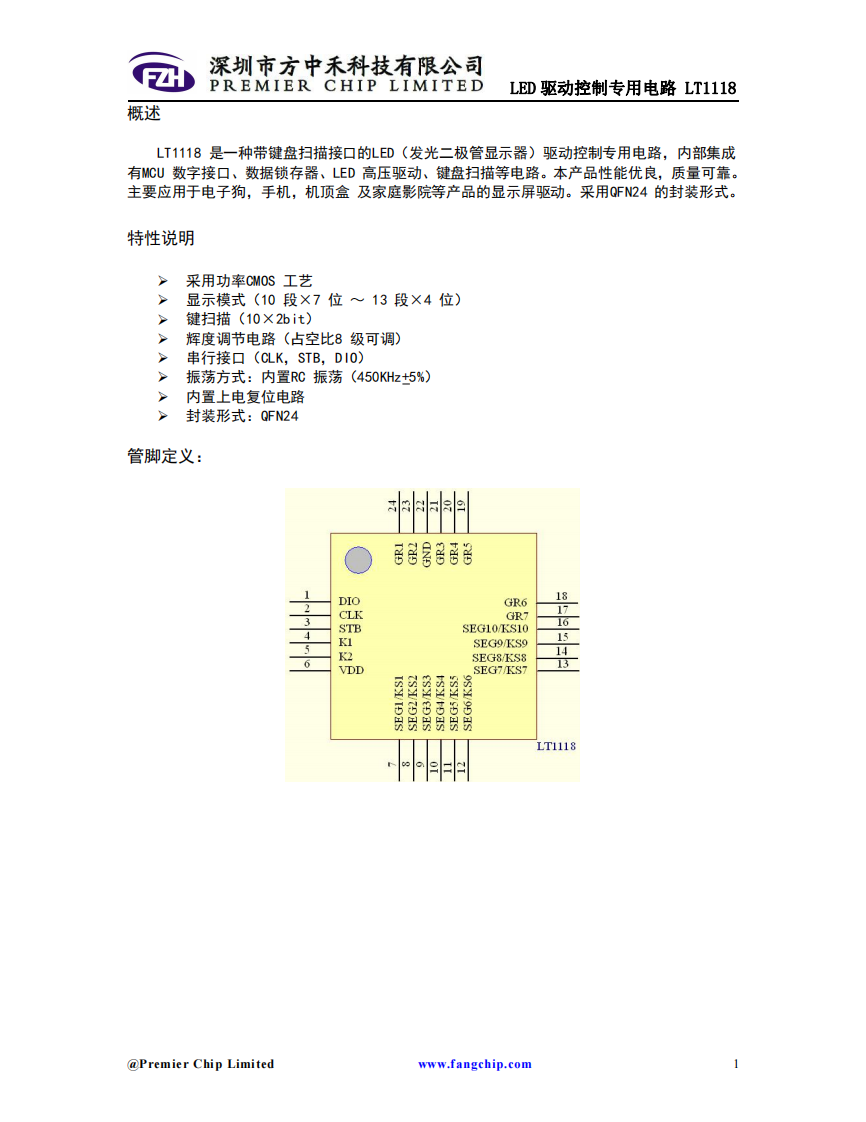

LT1118 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电子狗，手机，机顶盒及家庭影院等产品的显示屏驱动。采用QFN24 的封装形式。

主要特点

• 显示模式灵活：支持10段×7位至13段×4位的多种配置。
• 键盘扫描：10×2bit矩阵扫描，内置下拉电阻，支持组合键检测。
• 亮度调节：8级占空比可调（1/16~14/16），支持动态辉度控制。
• 通信接口：三线串行接口（CLK、STB、DIO），时钟频率最高1MHz。
• 内置功能：

• RC振荡器（450kHz±5%），无需外部晶振。
• 上电复位电路，简化初始化流程。
  • 驱动能力：
• 段输出（SEG）为P管开漏，位输出（GRID）为N管开漏，支持共阴/共阳LED驱动。
  • 工作电压：5V±10%（推荐）。

 核心功能

显示控制

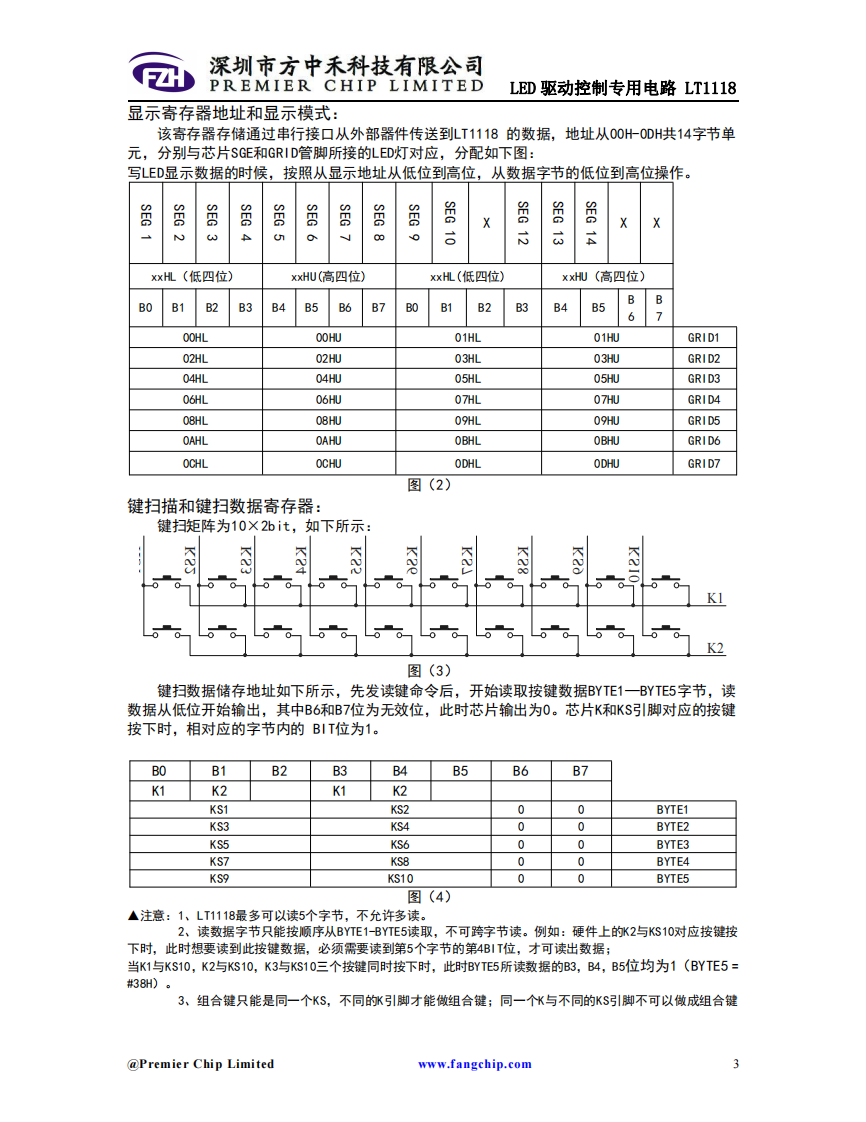

• 寄存器映射：14字节显示寄存器（00H-0DH），数据按段和位映射到LED。
• 共阴数码管示例：显示“0”需向地址00H写入数据3FH（对应SEG1~SEG6高电平）。

键盘扫描

• 自动扫描10×2矩阵，通过读键指令返回5字节键值（BYTE1-BYTE5）。
• 组合键限制：仅支持同一KS线、不同K线的组合（如K1+KS1与K2+KS1）。

指令系统

• 显示模式设置（B7B6=00）：配置段和位的数量（如7位10段）。
• 数据命令设置（B7B6=01）：选择数据读写模式（自动地址增加/固定地址）。
• 显示控制命令（B7B6=10）：开关显示及设置亮度（占空比1/16~14/16）。
• 地址命令设置（B7B6=11）：指定数据寄存器的起始地址。

抗干扰设计

• 硬件方案：SEG引脚串联510Ω电阻或二极管，防止按键扫描干扰显示。

典型应用

1. 共阴数码管驱动

• SEG接LED阳极，GRID接阴极，通过寄存器数据控制亮灭（如图7）。
  2. 按键扫描电路
• 连接10×2矩阵按键，读取键值字节检测状态（需防硬件短路干扰）。
  3. 级联扩展
• 通过DIO串联多片LT1118，统一控制复杂显示面板。

注意事项

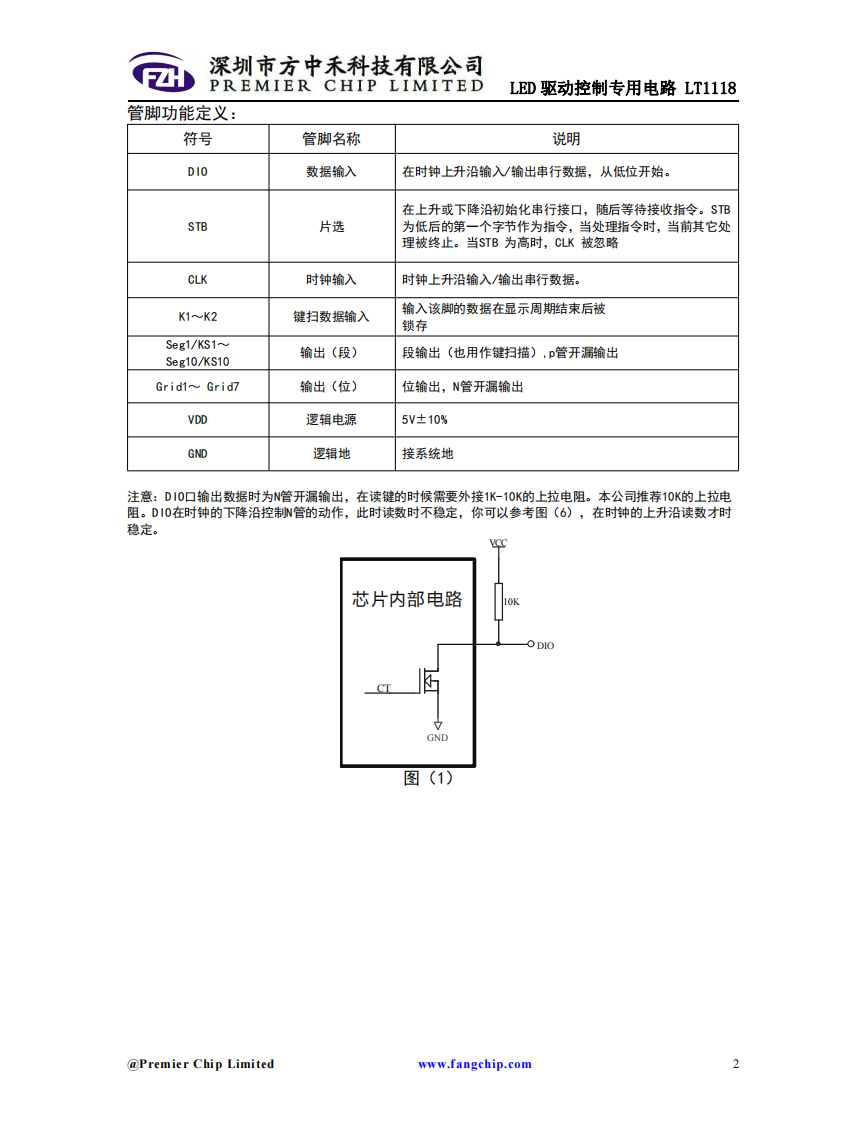

• DIO引脚：需外接10kΩ上拉电阻以确保稳定输出。
• 显示干扰：SEG与按键复用引脚可能导致显示异常，建议串联电阻或二极管。
• 时序要求：CLK脉冲宽度≥400ns，STB脉冲宽度≥1μs，严格遵循时序图（参考图5-6）。

总结

LT1118是一款高集成度的LED驱动与键盘扫描芯片，适用于需要交互式显示的设备。其灵活的配置和内置功能显著简化了硬件设计，特别适合空间受限的应用场景。开发时需注意抗干扰设计和时序匹配，以确保稳定运行。

如需进一步技术细节，可参考官方文档中的时序图和寄存器配置说明。
