深圳市方中禾科技-LED数码管驱动16段16位或24段8位-FZH217产品技术手册

型号：FZH217
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

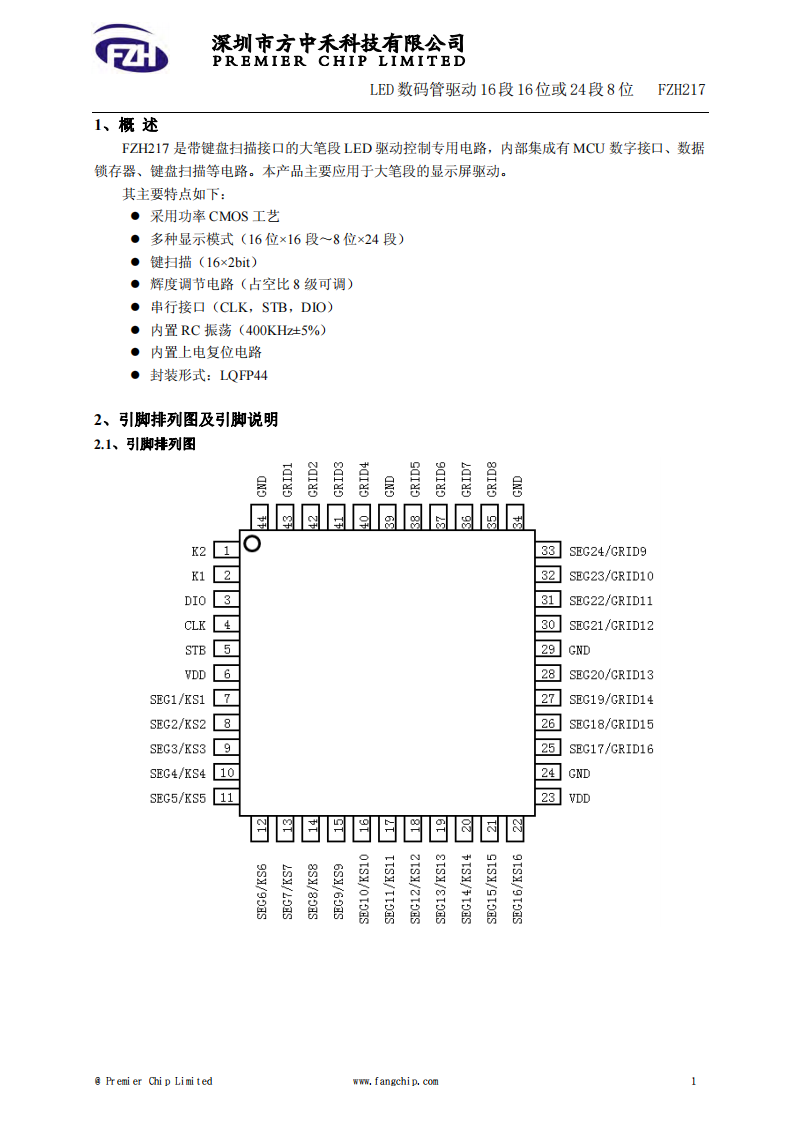

FZH217 是带键盘扫描接口的大笔段 LED 驱动控制专用电路，内部集成有 MCU 数字接口、数据 锁存器、键盘扫描等电路。本产品主要应用于大笔段的显示屏驱动。

主要特点

工艺与封装

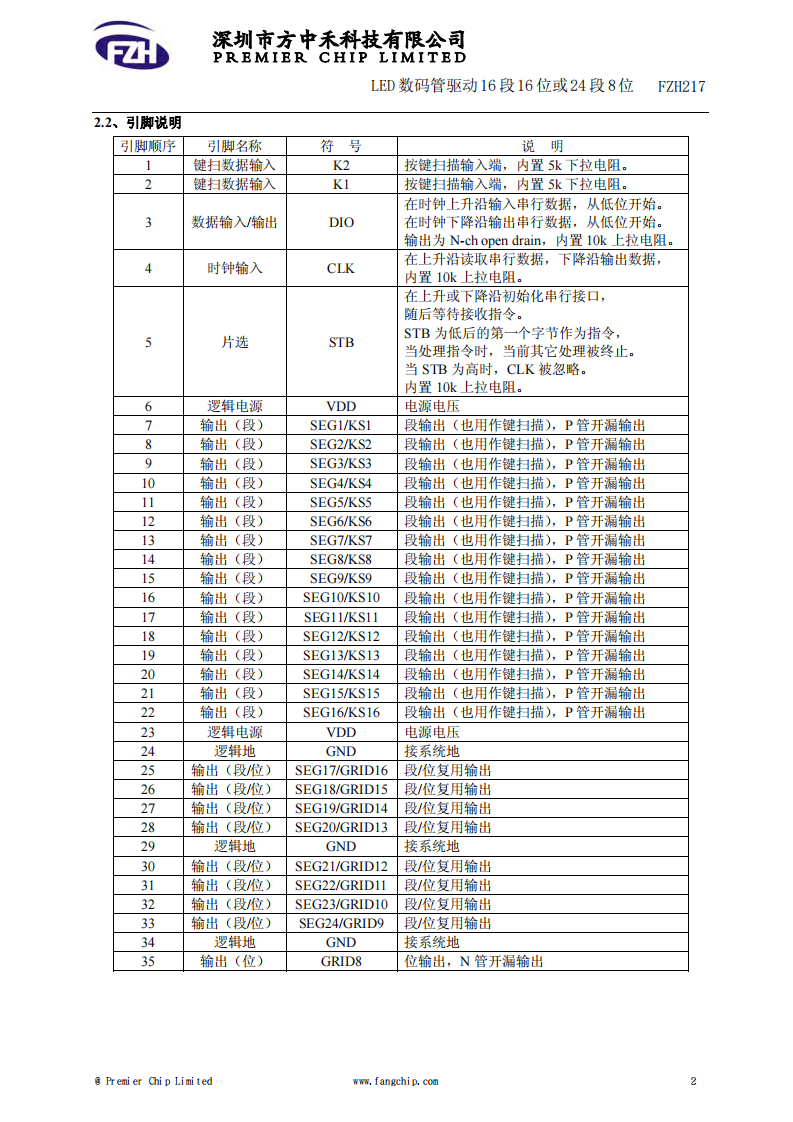

• 采用功率CMOS工艺，封装形式为LQFP44（44引脚薄型四方扁平封装）。

显示模式灵活

• 支持多种显示模式：16位×16段至8位×24段，可根据需求配置。

键盘扫描功能

• 内置16×2bit键扫描矩阵，支持按键检测，内置5kΩ下拉电阻。

辉度调节

• 提供8级占空比可调的辉度控制，支持动态亮度调节。

串行接口

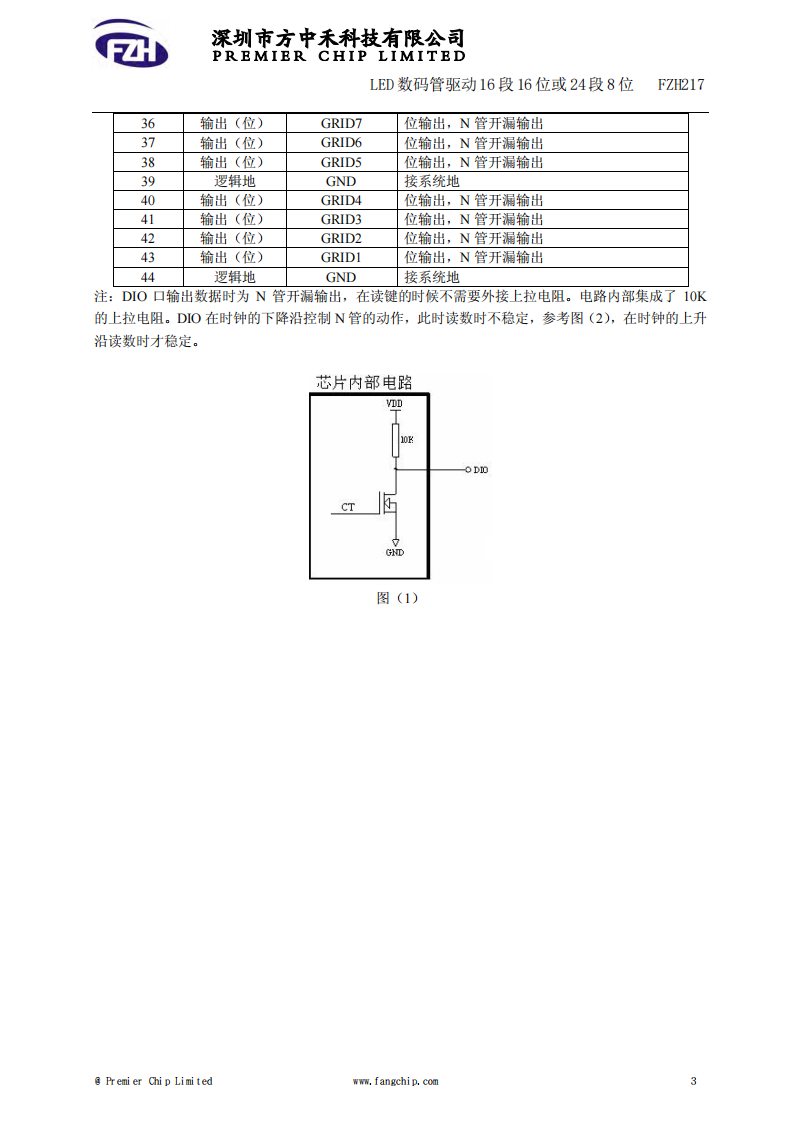

• 通过CLK（时钟）、STB（片选）、DIO（数据输入/输出）三线串行接口与MCU通信。

内置功能模块

• 内置RC振荡器（400kHz±5%）、上电复位电路，简化外部设计。

驱动能力

• 段输出（SEG）为P管开漏，位输出（GRID）为N管开漏，支持共阴/共阳LED数码管驱动。

核心功能

显示控制

• 内置48字节显示寄存器（地址00H-2FH），数据按位和段映射到LED。
• 支持共阴/共阳数码管驱动，通过配置寄存器数据实现不同显示内容。

键盘扫描

• 自动扫描16×2按键矩阵，读取键值需通过串口发送读键指令，返回4字节键值数据（BYTE1-BYTE4）。

指令系统

• 指令分为四类，通过字节高两位（B7、B6）区分：
  • 显示模式设置（00）：配置段和位的数量（如8位24段）。
  • 数据命令设置（01）：选择数据读写模式或地址增加模式。
  • 显示控制命令（10）：控制显示开关及亮度（占空比1/16至14/16）。
  • 地址命令设置（11）：设置数据寄存器的起始地址。

时序与通信

• 数据在CLK上升沿写入，下降沿读出，需严格遵循时序（如时钟脉冲宽度≥400ns）。
• 支持自动地址增加或固定地址模式，适应不同数据传输需求。

典型应用

LED数码管驱动

• 通过配置寄存器数据控制各段/位的亮灭，如图（6）和图（7）所示，共阴数码管显示“0”需写入数据3FH到地址00H。

按键扫描电路

• 如图（10）所示，连接按键矩阵，通过读取键值字节检测按键状态，支持组合键（需硬件防干扰设计）。

硬件设计注意事项

• 防干扰：SEG与按键复用引脚可能导致显示干扰，可通过串联电阻（510Ω）或二极管解决（如图13-14）。
• 驱动电流：SEG输出电流典型值-25mA（高电平），GRID输出电流典型值140mA（低电平）。

电气特性

• 工作电压：3V-5.5V（推荐5V）。
• 工作温度：-20℃至+70℃。
• 极限参数：电源电压≤7V，LED驱动电流≤200mA（GRID）。

总结

FZH217是一款高度集成的LED驱动与键盘扫描芯片，适用于需要多位数码管显示和按键交互的场景，如工业控制面板、仪器仪表等。其灵活的配置和内置功能显著简化了硬件设计和软件开发。如需进一步应用，需参考文档中的时序图和寄存器配置细节。
