型号：FZH192
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

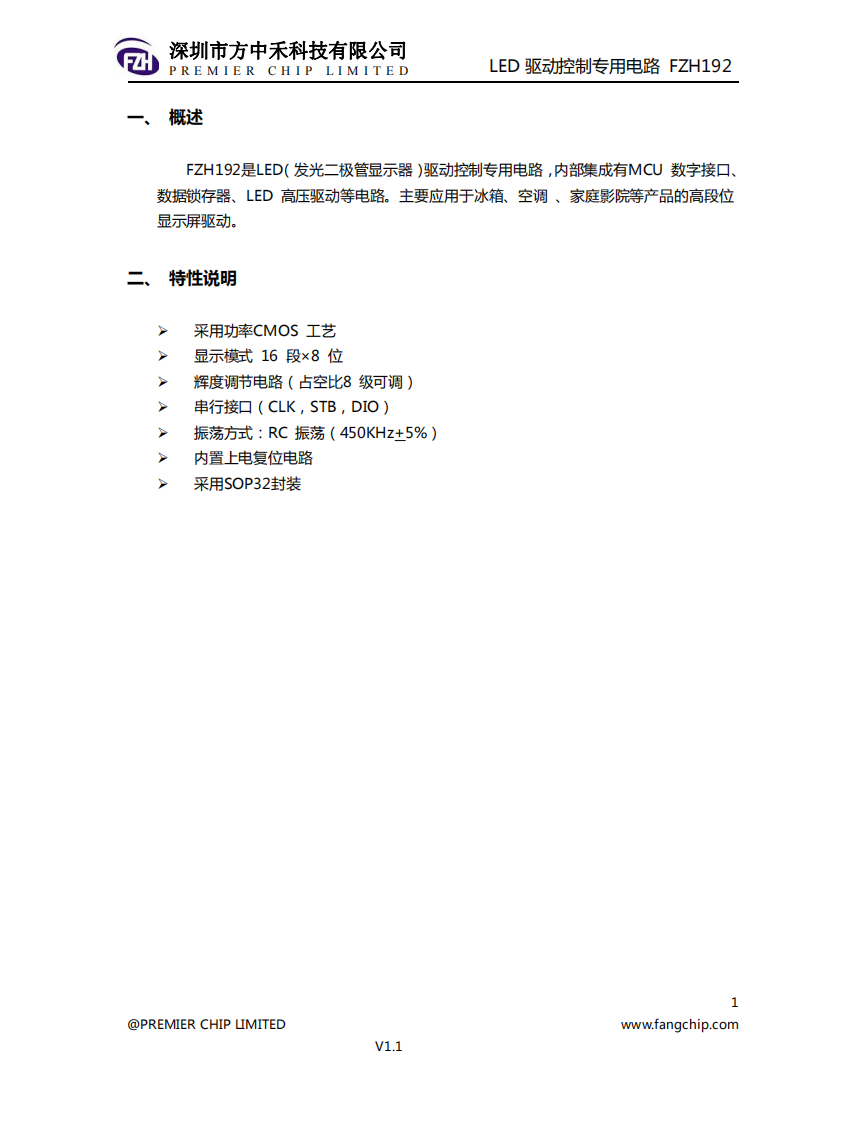

FZH192是LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、 数据锁存器、LED 高压驱动等电路。主要应用于冰箱、空调 、家庭影院等产品的高段位 显示屏驱动。
核心特性
工艺技术：功率CMOS工艺，低功耗设计。
显示模式：固定支持 16段×8位 LED显示。
亮度调节：8级占空比可调（1/16～14/16脉冲宽度）。
通信接口：
其他：内置上电复位电路，工作电压 5V±10%。
关键功能模块

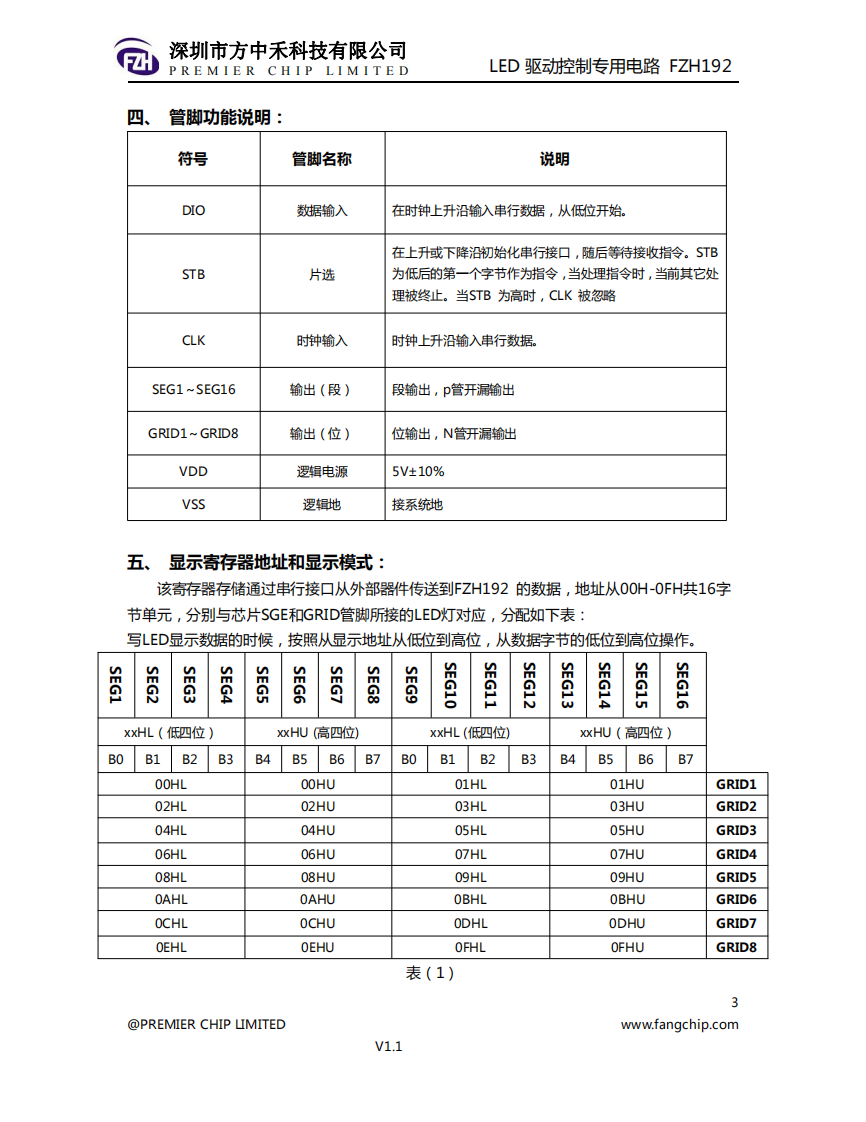

1. 显示控制
2. 指令系统
- 指令分类（通过B7、B6位区分）：
- 数据命令（0x1x）：写显示数据或设置地址模式（自动/固定）。
- 地址命令（0x11）：设置显示寄存器起始地址（00H-0FH）。
- 显示控制（0x0x）：开关显示及调节亮度（如0x80开启显示，0x8F设置14/16亮度）。
硬件设计要点

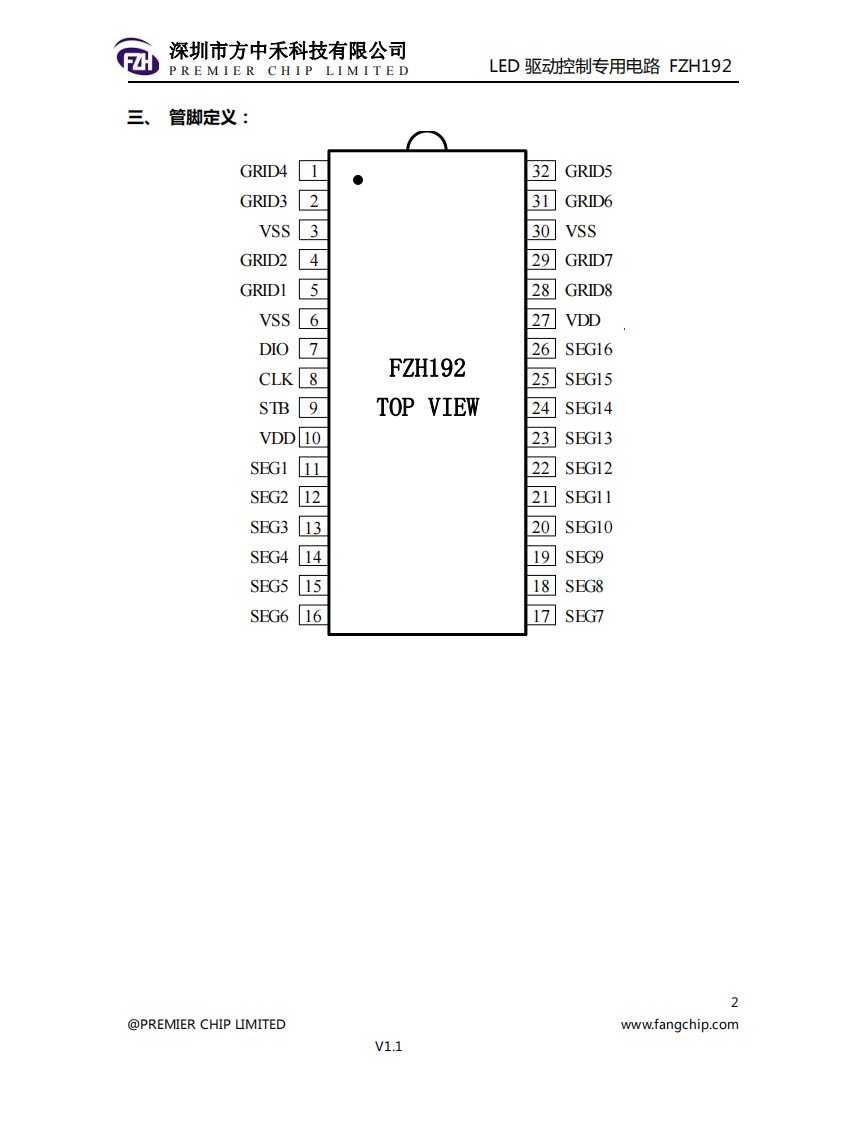

- 引脚连接：
典型应用电路
- 共阴连接：SEG→LED阳极，GRID→阴极。
- 共阳连接：GRID→阴极，SEG→阳极（需配置寄存器数据）。
注意事项
- 数据时序：在CLK上升沿读取数据，下降沿不稳定。
- 未用引脚：未使用的SEG引脚需在对应寄存器位写0以避免干扰。
总结
FZH192是一款高集成度的纯LED驱动芯片，适用于大尺寸、高段位显示场景（如家电面板）。其优势包括：
设计时需注意信号稳定性和电源滤波，以确保显示无闪烁。
