特性描述

型号：FZH114C
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

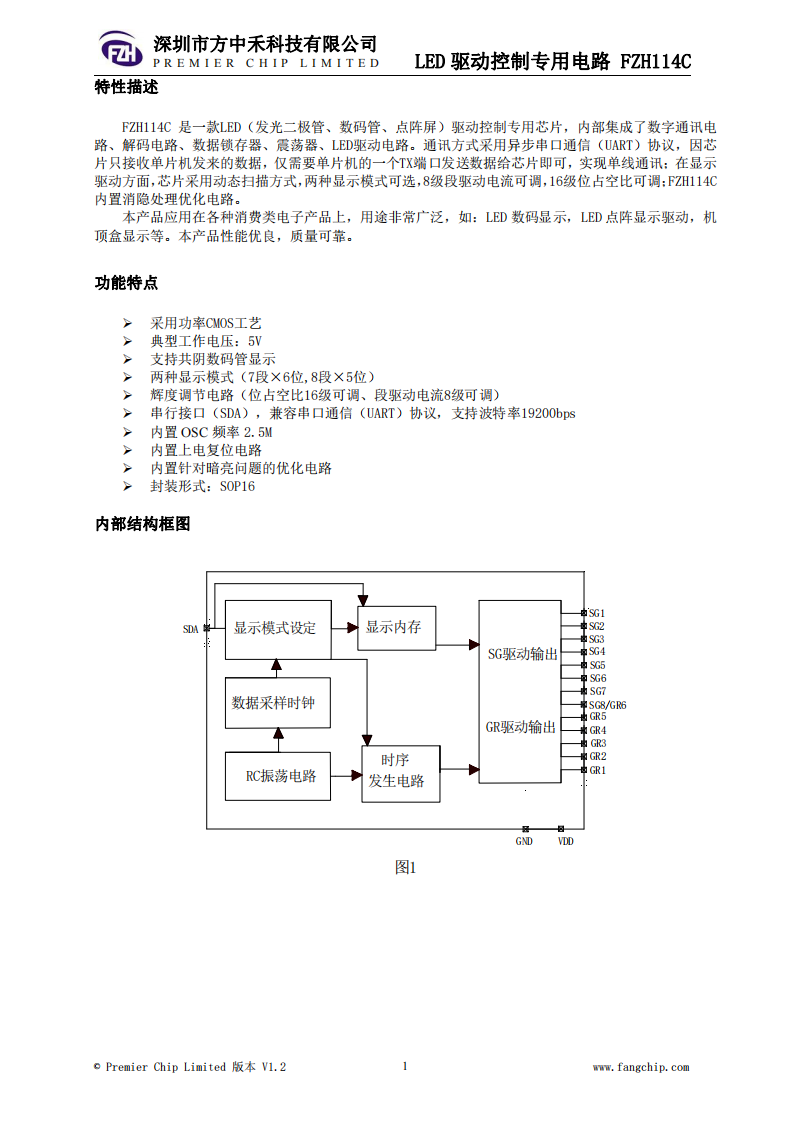

FZH114C 是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片，内部集成了数字通讯电路、解码电路、数据锁存器、震荡器、LED驱动电路。通讯方式采用异步串口通信（UART）协议，因芯 片只接收单片机发来的数据，仅需要单片机的一个TX端口发送数据给芯片即可，实现单线通讯；在显示 驱动方面，芯片采用动态扫描方式，两种显示模式可选，8级段驱动电流可调，16级位占空比可调；FZH114C 内置消隐处理优化电路。 本产品应用在各种消费类电子产品上，用途非常广泛，如：LED 数码显示，LED 点阵显示驱动，机 顶盒显示等。本产品性能优良，质量可靠。

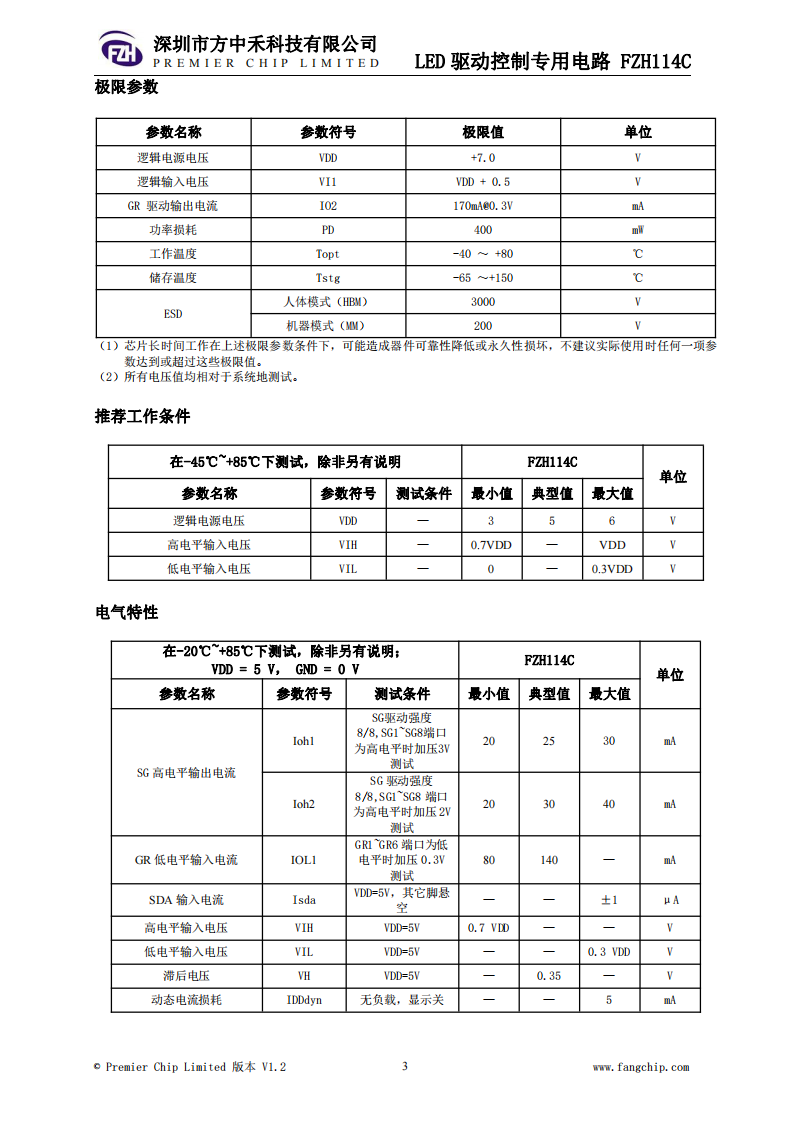

主要特性

集成功能

内置数字通讯电路、解码电路、数据锁存器、振荡器和LED驱动电路。

支持动态扫描显示，内置消隐处理电路，解决LED暗亮问题。

通讯方式

采用异步串口通信（UART）协议，仅需单片机的TX引脚实现单线通讯。

支持波特率19200bps，兼容3.3V和5V供电的MCU（但建议避免混用不同供电系统）。

显示模式

两种可选模式：

7段×6位：驱动6位数码管，每位数码管7段（a-g）。

8段×5位：驱动5位数码管，每位数码管8段（含小数点DP）。

亮度调节：

段驱动电流8级可调（建议≥2/8以确保亮度）。

位占空比16级可调，灵活控制显示亮度和功耗。

封装形式

SOP16封装：引脚排列紧凑，适合标准PCB设计。

应用场景

• 消费电子产品：如数码管显示面板、空调/洗衣机控制屏、机顶盒显示等。
• 工业设备：需多位数码管或点阵屏驱动的控制面板。

注意事项

共阴设计：仅支持共阴数码管，不适用于共阳数码管。

段驱动电流：设置为1/8时可能无法点亮普通数码管，建议≥2/8。

数据协议：

UART数据帧包括起始位、数据位（低位先发）、校验位和停止位。

空闲时间超过3ms表示帧结束。

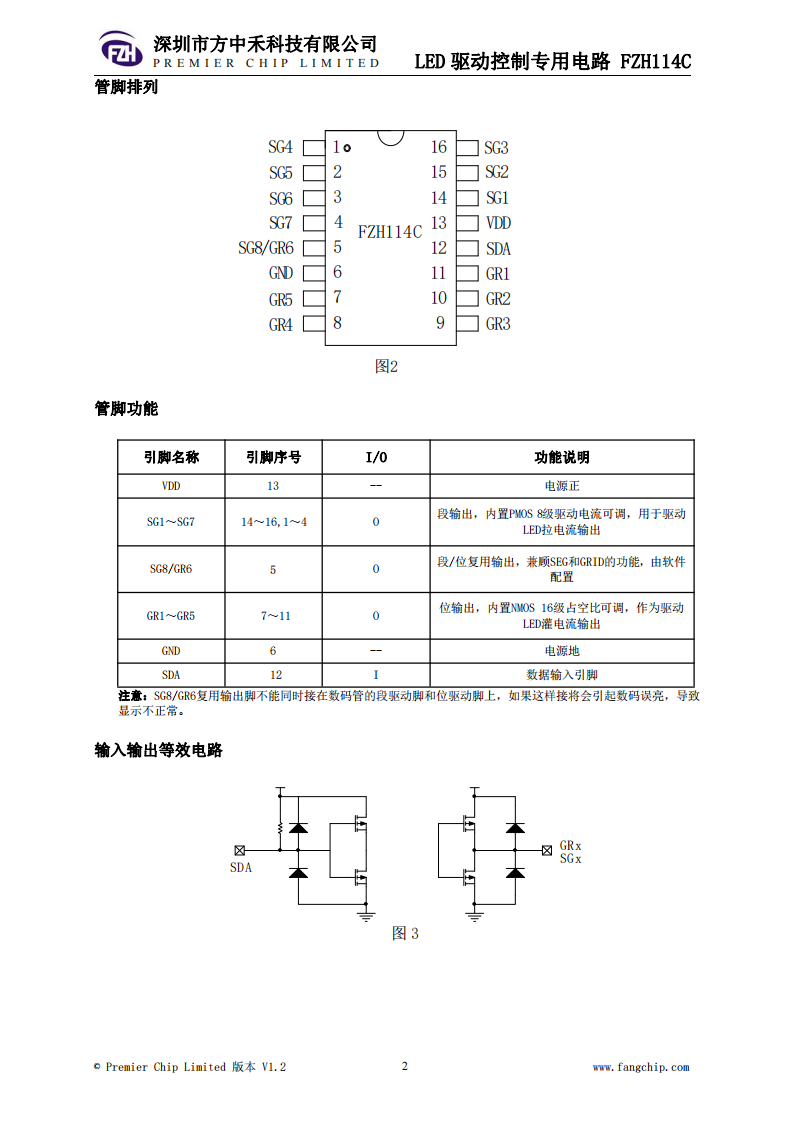

引脚复用：SG8/GR6不可同时连接数码管的段和位驱动脚，否则会导致显示异常。

典型应用电路

7段×6位模式

连接6位数码管，SG1-SG7驱动段信号（a-g），GR1-GR6驱动位选信号。

示例：显示数字“0”需向GR1地址写入数据0x3F（即SG1-SG6置高，SG7-SG8置低）。

8段×5位模式

连接5位数码管，SG1-SG8驱动段信号（含DP），GR1-GR5驱动位选信号。

总结

FZH114C通过灵活的亮度调节、单线通讯和动态扫描设计，显著简化了多位数码管或LED点阵屏的驱动电路设计。其独特的引脚排列（如VDD位于引脚13）和SOP16封装，使其在紧凑型设计中更具优势。开发时需注意共阴设计、段驱动电流设置及引脚复用问题，以确保最佳显示效果。
