Profibus DP转EtherNet/IP协议转换网关工业级 HT3S-EIS-DPS

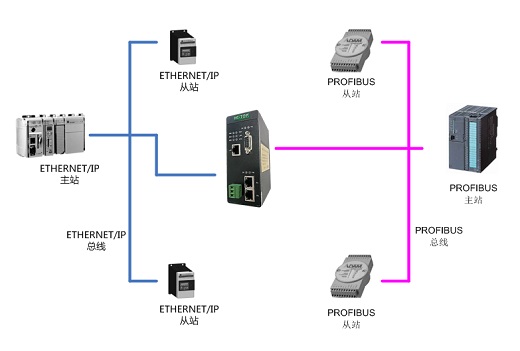

HT3S-EIS-DPS是一款Profibus DP和EtherNet/IP从站功能的通讯网关。该产品主要功能是将EtherNet/IP设备接入到Profibus DP网络中，或将Profibus DP设备接入到EtherNet/IP网络中。
HT3S-EIS-DPS网关连接到Profibus DP总线中作为从站使用，连接到EtherNet/IP总线中作为从站使用。
技术参数
PROFIBUS-DP 技术参数
● 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第 3 部分： PROFIBUS 规范。
● 网关做为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。
● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
ETHERNET/IP 技术参数
● 网关作为EtherNet/IP网络的从站，可以连接AB（罗克韦尔）CompactLogix、ControlLogix5000等系列PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP通信协议，支持DHCP分配IP地址。
● 输入输出字节数：输入字节数为490Bytes、输出字节数为490 Bytes。
电气参数
◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆ 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
◆ 工作相对湿度：-25～55℃， 湿度≤95%
◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆ 防护等级：IP20
◆ 安装方式：35mm导轨
◆ 重量：500g
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
EtherNet/IP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-EIS-MTP | Modbus TCP / EtherNet/IP Slave |
| 2 | HT3S-EIS-MDN | Modbus RTU/RS232/RS485/ EtherNet/IP Slave |
| 3 | HT3S-EIS-RSE | RS232/RS485自由协议/ EtherNet/IP Slave |
| 4 | HT3S-EIS-RTP | TCP/IP自由协议 / EtherNet/IP Slave |
| 5 | HT3S-EIS-CAN | EtherNet/IP Slave / CAN Master |
| 6 | HT3S-EIS-COP | EtherNet/IP Slave / CANopen Master |
| 7 | HT3S-EIS-CCS | EtherNet/IP Slave / CC-Link Slave |
| 8 | HT3S-EIS-CIS | EtherNet/IP Slave / CC-Link IEFB Slave |
| 9 | HT3S-EIS-DNS | EtherNet/IP Slave / DeviceNet Slave |
| 10 | HT3S-ECS-EIS | EtherCAT Slave / EtherNet/IP Slave |
| 11 | HT3S-EIS-DPS | EtherNet/IP Slave / Profibus DP Slave |
| 12 | HT3S-PNS-EIS | EtherNet/IP Slave / ProfiNet Slave |
