在物联网、智能传感器及电池供电智能终端的快速发展时代，精准的电流检测是保障系统可靠性、实现能效优化与故障防护的关键前提。为满足此类应用需求，中微爱芯推出了一款宽带宽、零漂移、双向电流检测放大器——AiP28181，主要应用于电池监控、电源管理、过流检测等。该电路可在-0.2V～30V共模电压下感应分流电阻器上的电压降。

AiP28181电路集成有一个匹配的电阻器增益网络，具有四个固定增益选项：20 V/V、50 V/V、100 V/V与200 V/V。双通道的AiP28181由2.7V～5.5V的单个电源供电，消耗的最大电源电流为500uA。

产品优势

• 检测精度高：失调电压漂移小于1uV/℃，能够有效抑制温漂偏差，确保在全温度范围内进行稳定、精确的双向电流测量。
• 场景适配性高：支持-0.2V~30V宽共模电压范围，可感应分流电阻电压降，适用于严苛的电池监控、过流检测等双向电流场景。
• 高集成度与低功耗：内部集成增益网络，仅需单电源（2.7~5.5V）供电，165uA/通道的静态电流，在实现高性能的同时兼顾了系统功耗和空间。

主要特点

• 轨对轨输出
• 失调电压：

  ±150µV（最大值），VCM=0V

  ±500µV（最大值），VCM=12V

• 精度与零漂移特性：

  增益误差：±1%（最大值）

  失调漂移：1μV/℃（最大值）

  增益漂移：20ppm/℃（最大值）

• 输出电压增益：

  20V/V（AiP28181 A1）

  50V/V（AiP28181 A2）

  100V/V（AiP28181 A3）

  200V/V（AiP28181 A4）

• 高带宽：350kHz（AiP28181 A1）
• 静态电流/通道：165uA（典型值）
• 封装形式：

  AiP28181：MSOP10

引脚排列图

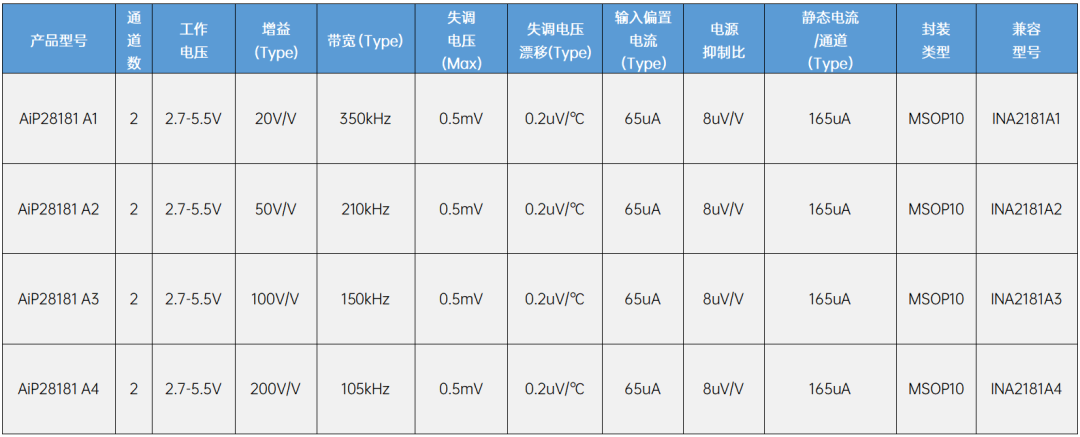

AiP28181电路详细参数：
