LAH系列国产平替,芯森CN2A PB00闭环霍尔电流传感器介绍

2023/09/18
1173
阅读需 3 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

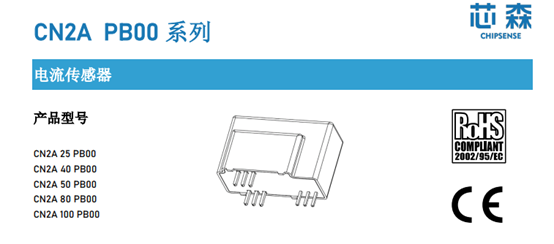

CN2A PB00系列是芯森电子自主研发的一款闭环霍尔高精度隔离测量电流传感器,标准量程支持25~100A,采用PCB接口,建议PCB布线Φ2.0,量程及接口可定制。精度±0.5%,满足高精度测量需求,可对LAH系列进行国产替代。目前,该产品已广泛应用于伺服电机UPS、测试和测量设备等领域。

一、产品描述

1.产品特性

  • 基于霍尔原理的闭环(补偿)电流传感器
  • 原边和副边之间绝缘
  • 原材料符合UL 94-V0
  • 优异的线性度
  • 出色的精度
  • 低温漂
  • 没有插入损耗
  • 执行标准:
  • EN50178: 1997
  • IEC 61010-1: 2000
  • UL 508: 2010

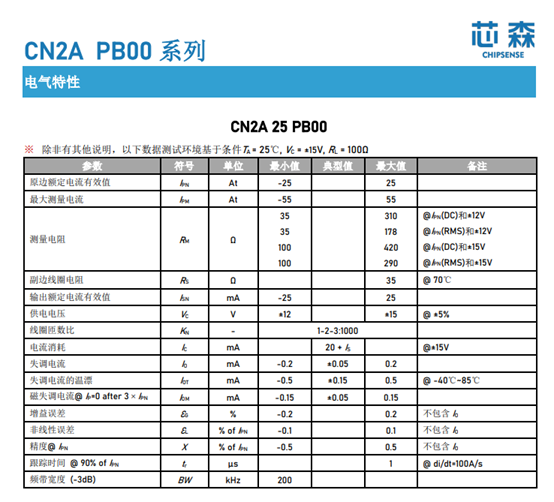

2.技术规格(以CN2A 25 PB00为例)

二、应用领域

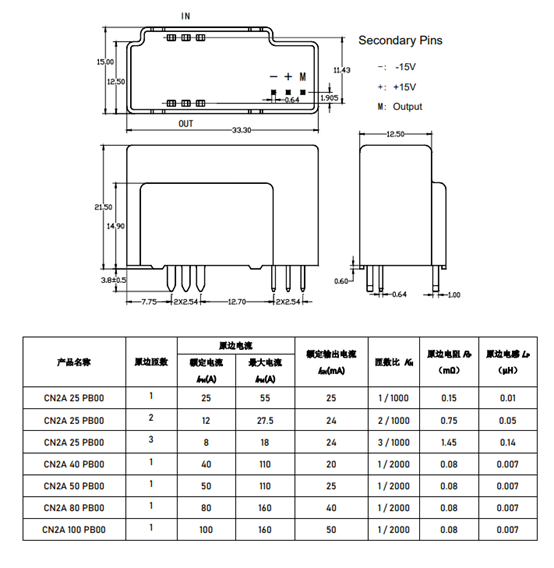

三、产品尺寸外观

规格书及更多产品,请联系芯森。

关于我们:天津芯森电子科技有限公司坐落于天津市宝坻区京津中关村科技城,是一家专业从事电流、电压传感器研发、生产、销售和服务为一体的国家高新技术企业。公司霍尔及磁通门技术电流、电压传感器主要对标瑞士LEM集团,德国VAC,日本Tamura,美国Allegro和Honeywell等国际厂家产品。根据客户需求,自主研发了系列电流、电压传感器。电流传感器测量范围从5mA到5000A,电压传感器从10V到6400V,广泛应用于光伏,风能,储能、新能源汽车、充电桩和工控设备等领域。
