安泰电子 ：高压功率放大器设计方案有哪些

高压功率放大器是现代通信和电子设备中不可或缺的关键组件。它能够将低功率信号放大到足够的功率水平，以便在各种应用中实现远距离传输和覆盖范围。下面西安安泰电子将介绍高压功率放大器的设计方案，包括电路拓扑、元件选择、功率损耗和失真控制等方面的要点。

一、电路拓扑选择

设计高压功率放大器的第一步是选择合适的电路拓扑。常见的拓扑包括共射、共基和共集等。共射电路适用于中等功率应用，具有较高的增益和稳定性；共基电路适用于超高频应用，具有较高的输入阻抗和宽带特性；而共集电路适用于低噪声和宽带放大器设计，具有较高的输出阻抗。

二、元件选择

选择适当的元件对于高压功率放大器的性能至关重要。功率管是最核心的元件之一，它应具有高可靠性、高线性度和足够的功率承受能力。另外，还需选择合适的匹配网络、滤波器和电源，以确保信号的传输和放大效果。

三、功率损耗

功率损耗是高压功率放大器设计中需要关注的重要指标之一。在功率放大过程中，存在着各种损耗，如导线和电路板的损耗、器件内部的热耗散等。通过合理的设计和降低损耗，可以提高功率放大器的效率和可靠性。

四、失真控制

失真是高压功率放大器设计中不可忽视的因素。失真会导致信号质量的下降，影响系统的性能。常见的失真类型包括非线性失真、谐波失真和相位失真等。通过采用合适的负反馈技术、线性化技术和有效的功率控制方法，可以有效地降低失真水平。

五、保护电路

设计为了保护高压功率放大器及其周边设备，需要设计合适的保护电路。常见的保护电路包括过流保护、过压保护和过温保护等。这些保护电路能够及时检测并对异常情况进行响应，以确保系统的安全和稳定运行。

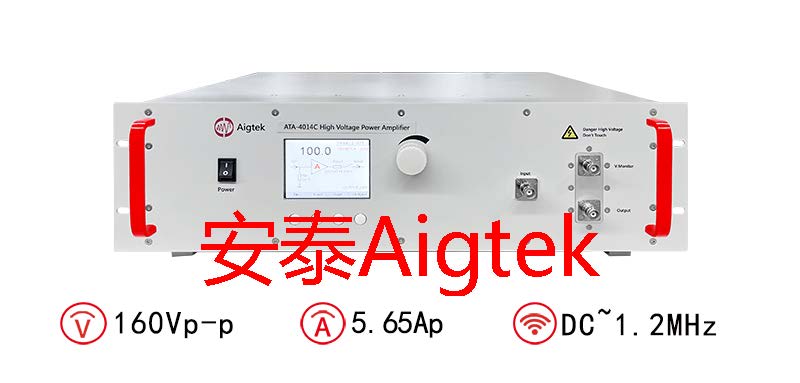

图：ATA-4014C高压功率放大器指标参数

　　六、测试和验证

在设计完成后，需要进行测试和验证来确保高压功率放大器的性能和可靠性。通过使用信号发生器、功率计和频谱分析仪等测试设备，对功率放大器的输出功率、频率响应和失真等指标进行测量和分析。

设计一个高效可靠的高压功率放大器需要充分考虑电路拓扑、元件选择、功率损耗和失真控制等多个方面。只有综合考虑这些因素，并进行合理的设计和优化，才能得到性能优越的高压功率放大器。通过持续的测试和验证，可以进一步改进和优化设计，确保高压功率放大器在各种应用场景中的可靠性和稳定性。了解高压功率放大器，关注：https://www.aigtek.com/products/bk-gyglfdq.html
