光伏汇流箱在太阳能光伏系统中占据着至关重要的地位。它是连接光伏组件与逆变器的关键设备，负责将多个光伏组件产生的直流电进行汇流，为后续的电能转换和传输提供稳定的电流。电流传感器在光伏汇流箱中发挥着关键作用，它能够实现对光伏汇流箱输出电流的准确测量以及对电流的准确测量和隔离。电流传感器为光伏汇流箱的稳定运行和光伏发电系统的高效管理提供了重要保障。

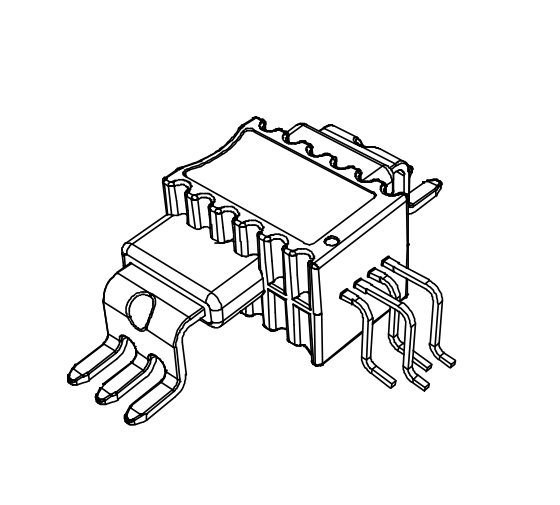

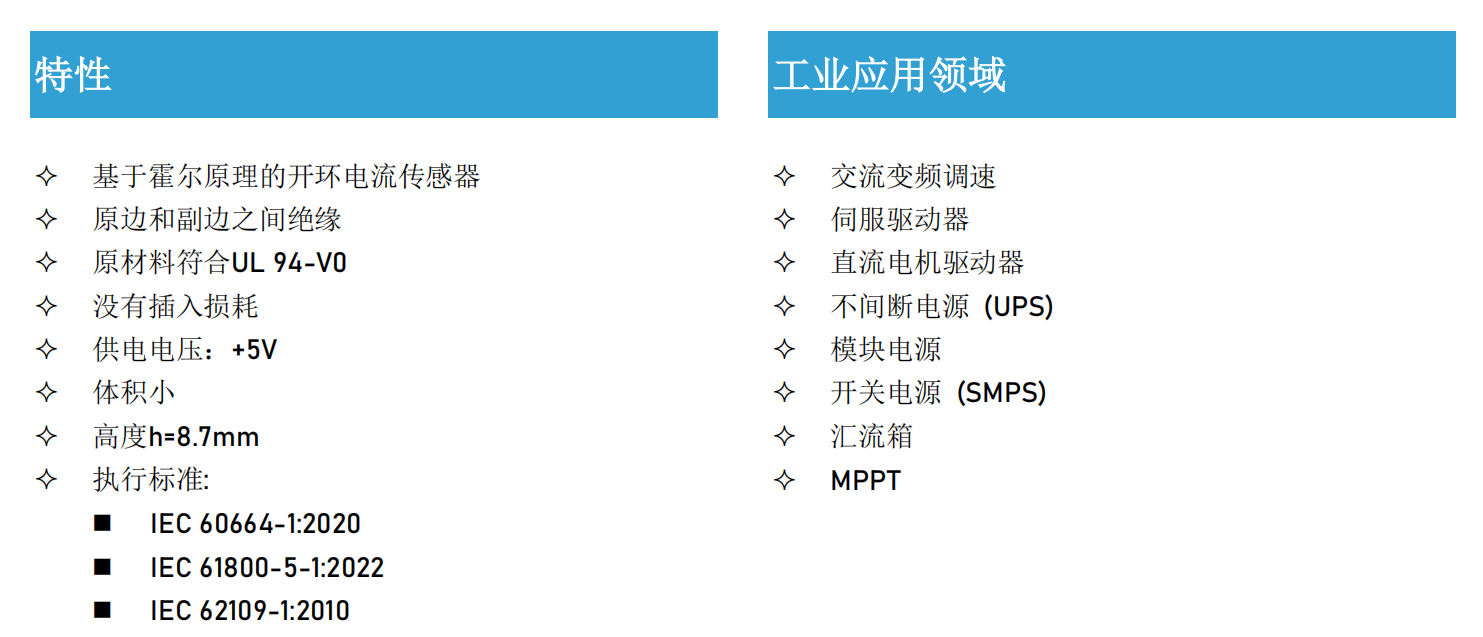

例如，芯森AN3V PB51是一款基于霍尔原理的开环电流传感器，原边与副边之间绝缘，确保测量过程中的安全性，标准量程支持10～120A，原材料符合UL 94-V0，工作温度范围：-40℃~150℃，在光伏发电系统中，被广泛应用于汇流箱中，用于测量各并联支路的电流大小。
电流传感器在光伏汇流箱中的应用方式：
1.电流测量与监测：
支路电流测量：光伏汇流箱需要将多个光伏组件的电流汇集起来。电流传感器可以安装在每个光伏组件的支路中，准确测量各支路的电流大小。通过对支路电流的监测，能够实时了解每块光伏板的工作状态，判断光伏组件是否正常发电，以及是否存在电流异常情况。
总输出电流监测：在汇流箱的输出端也会安装电流传感器，用于监测汇流后的总电流。
2.故障检测与保护：
过流检测：当光伏系统中出现异常情况，电流传感器能够实时监测到电流的变化，并将信号传输给控制系统。一旦电流超过设定的安全阈值，控制系统可以及时采取措施，如切断电路，以保护光伏组件、汇流箱以及其他相关设备免受损坏。
短路检测：电流传感器可以检测到电路中的短路故障。短路时电流会瞬间增大，传感器能够迅速感知并发出信号，使系统能够快速响应，避免因短路引发的火灾等安全事故。
3.数据采集
电流传感器将测量到的电流信号转换为电信号，传输给汇流箱中的数据采集模块或单片机等设备。这些设备对电流数据进行处理和存储，以便后续的分析和统计。通过对长期的电流数据进行分析，可以了解光伏系统的发电性能、设备的老化情况等，为系统的维护和优化提供依据。
4.功率控制与优化
根据电流传感器测量到的电流数据，结合电压等其他参数，可以计算出光伏系统的实时功率。通过对功率的监测和分析，可以优化光伏系统的运行，例如调整光伏组件的角度、优化逆变器的工作参数等，以提高系统的发电效率。
电流传感器在光伏发电系统中具有广泛的应用前景。通过对光伏阵列、逆变器和储能系统的电流监测，可以提高光伏发电系统的效率、稳定性和安全性。同时，电流传感器的高精度测量、宽测量范围、快速响应、高可靠性和易于安装维护等优势，也为光伏发电系统的优化设计和运行管理提供了有力的支持。随着光伏发电技术的不断发展和应用，电流传感器的作用将会越来越重要。
