串口通信及对比(SPI,I2C,UART,CAN)

1.SPI：异步串行通信

• 原理：同步全双工协议，需4根线：CS（片选）、MOSI（主机输出从机输入）、MISO（主机输入从机输出）、CLK（时钟）。主机通过拉低CS信号选择从机，时钟由主机控制，速率可达数Mbps至10Mbps以上，支持一主多从拓扑。
• 典型应用：高速数据传输场景，如Flash存储器、显示屏驱动。
• 四种模式和spi协议时序图：spi协议时序图和四种模式实际应用详解_stm32时序图怎么看-CSDN博客

2. I2C：同步串行通信

• 原理：同步串行协议，使用2根线（SDA数据线、SCL时钟线），支持多主从架构。主机通过发送7位设备地址和1位读写位寻址从机，从机通过ACK信号确认。数据传输以起始条件开始，停止条件结束，速率通常为标准模式为100Kbps，快速模式为400Kbps，高速模式为3.4Mbps。
• 典型应用：低速外设控制，如温度传感器、EEPROM存储芯片。
• IIC协议时序图：I2C通讯协议及时序图_yanlaifan-GitCode 开源社区

3. UART：异步串行通信

• 原理：采用异步串行通信，无需时钟线，通过预定义波特率（如115200、9600）实现数据同步。通常使用2根线（Tx发送、Rx接收），部分场景增加RTS/CTS流控线，支持全双工通信。数据格式包括起始位、数据位、奇偶校验位和停止位。
• 典型应用：短距离设备间通信，如单片机与传感器、蓝牙模块等。
• UART协议时序图：
  • FPGA学习-UART串口发送单字节（UART时序分析+真正的FPGA设计看图写代码）_串口时序图怎么看-CSDN博客
  • UART通信协议及其工作原理（图文并茂+超详细）-CSDN博客

4. CAN：多主线通信协议，采用消息优先级仲裁机制

• 原理：基于差分信号（CAN_H/CAN_L）的多主总线协议，采用消息优先级仲裁机制，避免数据冲突。支持广播通信，具备强抗干扰能力，速率通常为125kbps~1Mbps，适用于长距离传输9。
• 典型应用：汽车电子、工业控制系统等高可靠性场景。
• CAN协议时序图：
  • 一文读懂CAN总线协议 (超详细配34张高清图)_can总线协议详解-CSDN博客
  • CAN通信学习笔记——位时序_tq time quantum-CSDN博客

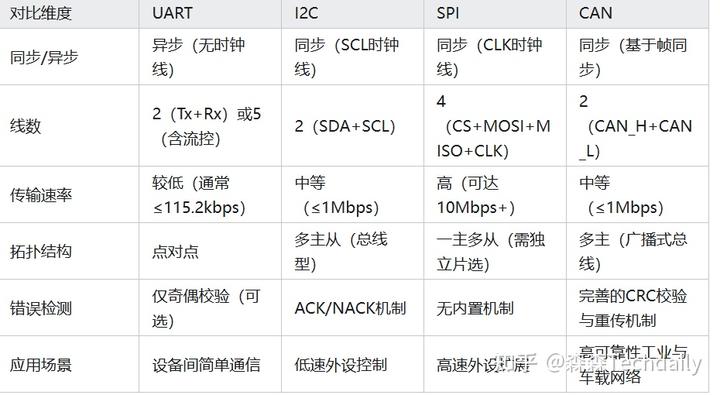

5. 不同协议之间的对比

6. 特征补充

• 复杂度：
  • UART配置简单但是需要固定波特率
  • I2C需要管理地址冲突
  • SPI硬件资源占用多，且从机需要独立的CS
  • CAN协议复杂，但是可靠性极高
• 扩展性
  • SPI通过增加CS线扩展从机
  • I2C通过地址支持多设备
  • CAN天然总线多节点网络
• 抗干扰能力：
  • CAN因差分信号和优先级总裁机制
