客户的产品使用新突思SYN43752通常都是需要通过BQB的认证，而在认证过程遇到Fail最多的是BLE_1M/2M的边带测试Fail，下面就讲解一下如何避开这个测试Fail。
1， 客户提供的报告显示BLE_2M在边带时余量不足3dB。

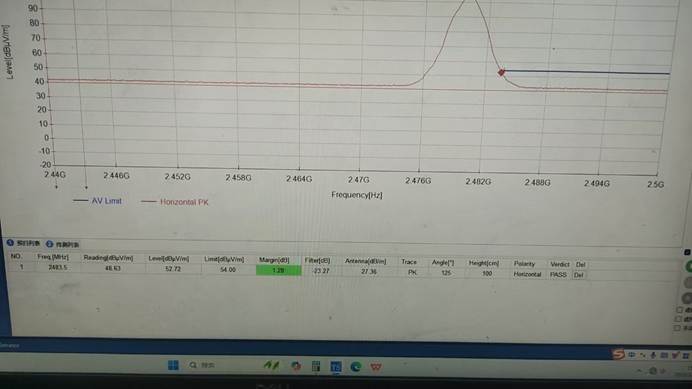

图1，引用测试报告
2， 首先需要确认的是BLE的信道中CH37/38/39=2402/2426/2480是广播信道，不应当用来作数据的传输测试，应当避开这3个信道，比如用2404，2440，2478。

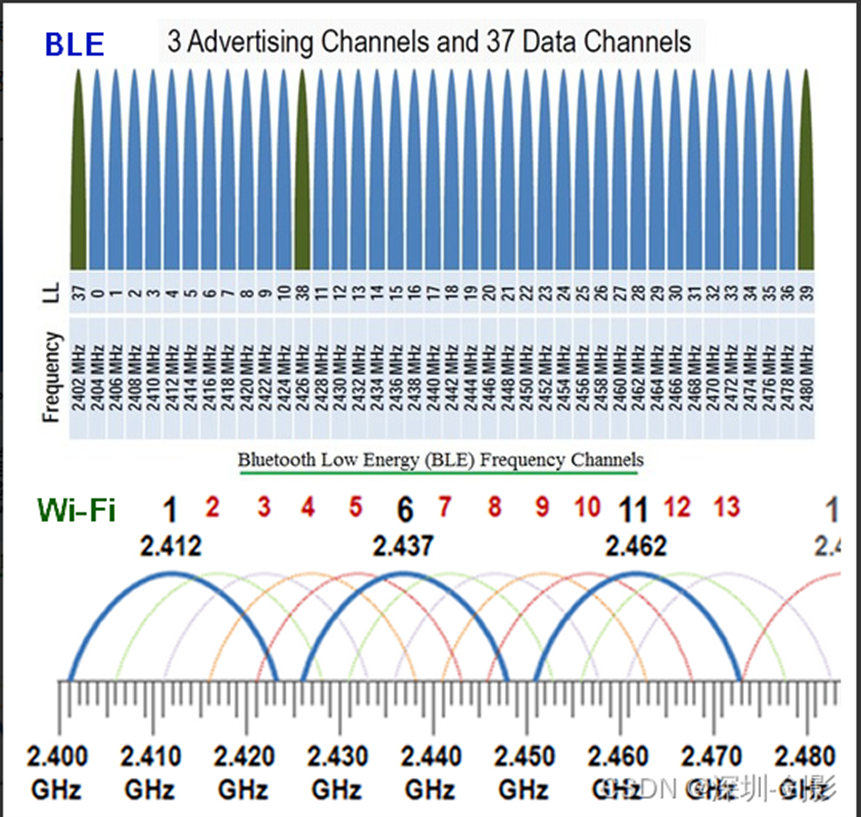

图2为BLE的信道。
BLE广播信道及频率分布解析
1.信道号与频率对应关系
·信道37:2402 MHZ
·信道38:2426 MHZ
·信道39:2480 MHZ
2.设计原因
避免WiFi干扰:WiFi常用的1、6、11信道中心频率分别为2412 MHz、2437MHz、2462 MHZ。BLE的广播信道分布在WiFi信道的间隙(如2402 MHz.2426 MHz、2480 MHz)，以降低相互干扰。
覆盖不同频段:三个信道分散在2.4GHZ频段的低、中、高频区域，确保即使某-频段受干扰，仍能通过其他信道通信
3. 用途
·用于发送广播包(如设备发现、连接请求)。
其余37个信道(0-36)为数据信道，用于连接后的数据传输。
总结:BLE通过3个优化分布的广播信道提高技术进一步减!通信可靠性.
3， 可通过修改hcitool cmd命令中信道参数（C）来修改。

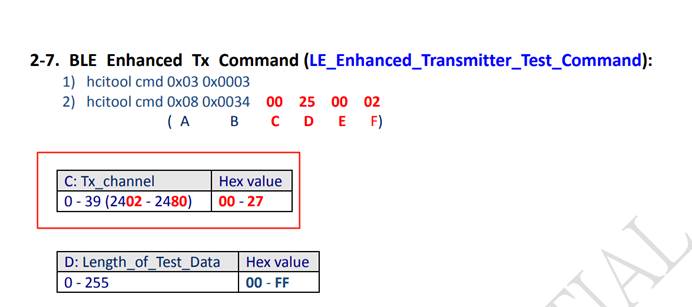

图3引用新突思BT RF Test Commands for Linux-v09文档
BLE Tx Command (LE_Transmitter_Test): LE_2M
hcitool cmd 0x03 0x0003
hcitool cmd 0x08 0x0034 01 25 00 02 --CH0_2404
hcitool cmd 0x08 0x0034 13 25 00 02 --CH19_2440
hcitool cmd 0x08 0x0034 26 25 00 02 --CH39_2478
4， 客户使用避开广播信道的边带测试OK。
