JSM2336STRPBF700V带使能和故障报告的三相反逻辑驱动芯片

杰盛微深耕功率半导体领域多年，深知行业痛点。此次推出的 JSM2336STR，以 “100% 兼容原型号” 为核心设计目标：不仅封装（SOP28）与引脚定义完全一致，关键电气参数、功能逻辑也与 IRS2336STR 高度匹配，工程师无需修改 PCB 设计即可直接替换，大幅降低替换成本与测试周期。更重要的是，杰盛微依托本土化生产与供应链体系，可提供更短的交货周期与灵活的产能调配，从根本上解决 “卡脖子” 风险。

一、概览

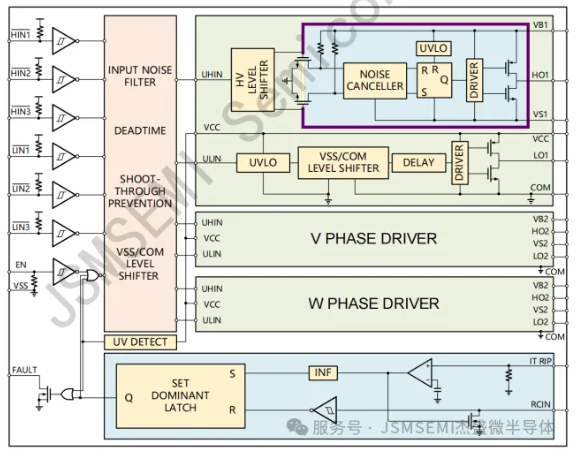

JSM2336STR是N 型高压、高速功率 MOSFET/IGBT 高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。路高侧浮动驱动，通过自举电路可以工作于 700V 以上电压的系统，在 VB-VS 电压高于欠压阈值的条件下，可以实现 100%的占空比。

JSM2336STR输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。

同时输入兼容CMOS和TTL，更易于连接到主控芯片。

JSM2336STR 包含了多种保护功能，包括 EN使能控制，内部互锁与过流检测功能。EN 使能端口为低电平信号时。驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在 H0 与 L0 输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。

同时，为了满足各种工业设计需求，JSM2336STR 设计了可调节时间的重启端口，通过RC回路的参数选择，可以在一定的宽度内自由选择重启时间。

二、产品特性

-自举工作的浮动通道

-最高工作电压为700V

-兼容 3.3V输入逻辑

-dV/dt 耐受能力可达+50 V/nsec

-Vs 负压耐受能力达-9V

-栅极驱动电压:10V到20V

-集成先进的输入滤波功能

-所有传输通道输入边沿触发

-所有通道都受欠压锁定电路保护

-防直通死区逻辑

-过流关断全部六个通道

-外部编程故障清除时间

-独立的三路半桥驱动电路

-所有通道延时匹配

-符合 RoSH 标准

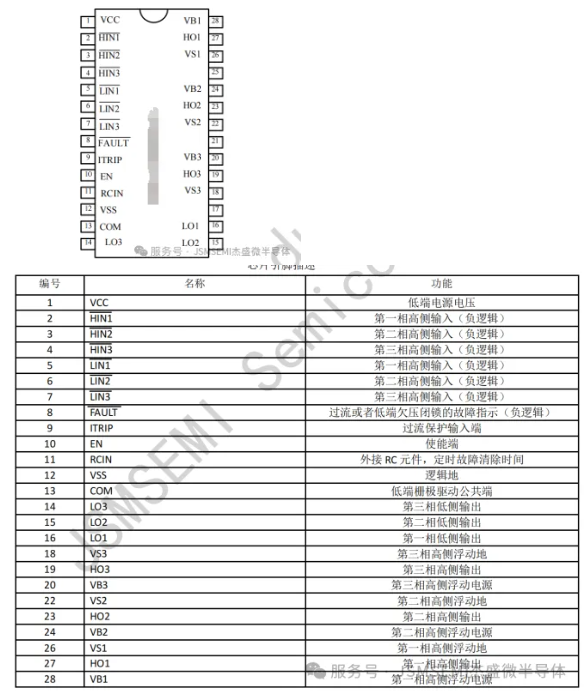

-SOP28

三、应用范围

-电机控制

-空调/洗衣机

-通用逆变器

-微型逆变器驱动

四、技术参数详解：硬核实力看得见

1. 极限工作范围

为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，电流参数以流入端口为正，环境温度为25℃

2. 推荐工作范围：

为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正，环境温度为25℃。
