今天，杰盛微正式推出JSM23364DSTR—— 作为 IRS23364DSTR 的完美替代型号，它不仅继承了原型号的全部核心性能，更以国产芯片的供应链优势，为工程师们提供稳定可靠的选择。
一、概览
JSM23364DSTR是N型高压、高速功率 MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。三路高侧浮动驱动，通过自举电路可以工作于 700V 以上电压的系统，在 VB-Vs 电压高于欠压阙值的条件下，可以实现 100%的占空比。
JSM23364DSTR输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。同时输入兼容CMOS和TTL，更易于连接到主控芯片。
JSM23364DSTR包含了多种保护功能，包括 EN使能控制，内部互锁与过流检测功能。EN 使能端口为低电平信号时，驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在 HO 与 L0 输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。同时，为了满足各种工业设计需求， JSM23364DSTR设计了可编程时间的重启端口，通过 RC 回路的参数选择，可以在一定的宽度内自由选择重启时间。
二、产品特性
- 自举工作的浮动通道
- 最高工作电压为 700 V
- 兼容 3.3V输入逻辑
- dV/dt 耐受能力可达±50V/nsec
- Vs 负压耐受能力达-9V
- 栅极驱动电压:12V到20V
- 集成先进的输入滤波功能
- 所有传输通道输入边沿触发
- 所有通道都受欠压锁定电路保护
- 防直通死区逻辑
- 过流关断全部六个通道
- 外部编程故障清除时间
- 独立的三路半桥驱动电路
- 所有通道延时匹配
- 符合 RoSH 标准
- SOP-28
三、应用范围
四、技术参数详解：硬核实力看得见
1. 极限工作范围
为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，电流参数以流入端口为正，环境温度为25℃
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正，环境温度为25℃。

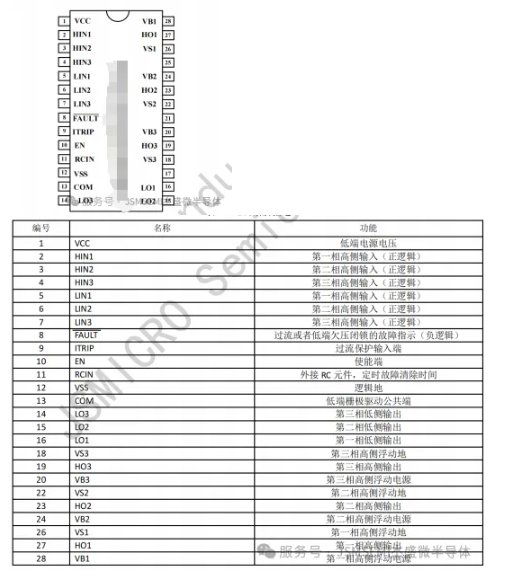

五、引脚功能描述

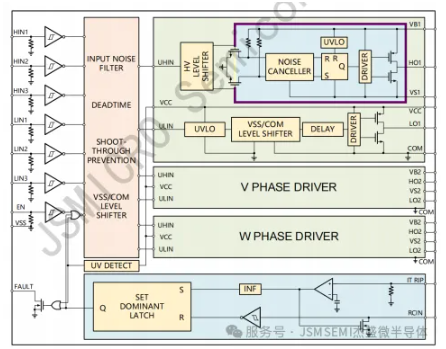

六、功能框图
