JSM21276STR300V带过流检测的单通道高侧栅极驱动芯片

07/22 14:40
432
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
 在工业控制新能源汽车、智能装备等领域,高侧栅极驱动芯片是连接控制逻辑与功率器件的 “桥梁”,其性能直接决定了系统的稳定性与可靠性。长期以来,进口型号占据主流市场,但随着国产半导体技术的突破,一批高性能替代产品正逐渐崭露头角。

杰盛微半导体推出的JSM21276STR,便是针对 IR21276STR 打造的完美替代方案 —— 不仅在封装、参数上全面兼容,更在抗干扰能力、保护机制等核心性能上实现升级,为工程师提供更具性价比的选择。

一、概览

JSM21276S是一款带过流检测的高电压、高速单通道高侧 MOSFET/IGBT 驱动芯片。JSM21276S采用高低压兼容工艺使得高侧栅驱动电路单芯片集成,逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平。内置高侧过流保护电路,当检测到过流状态时,关断芯片输出,同时,一个漏极开路的FAULT端口输出错误信号。

JSM21276S其浮动通道可用于驱动高压侧 N 沟道功率 MOSFET,浮地通道最高工作电压可达300V。JSM21276S采用 SOP-8 封装,可以在-40℃至125℃温度范围内工作。

二、产品特性

  • 自举工作的浮地通道
  • 最高工作电压为+300V
  • 兼容 3.3V, 5V 和 15V 输入逻辑
  • dVs/dt 耐受能力可达±50 V/ns
  • Vs 负偏压能力达-5V
  • 输入输出同相位
  • 栅极驱动电压

    -从8V到 22V

  • 栅极驱动拉/灌 电流4AV4A
  • 集成欠压锁定电路

    - 欠压阈值 6.8V17.2V

  • 芯片传输延时特性

    -开通/关断传输延时 Ton/Toff =150ns/150ns

  • 宽温度范围-40°C~125°C
  • Fautt 引脚故障输出
  • 符合 RoSH 标准

    SOP-8 (S)

三、应用范围

四、技术参数详解:硬核实力看得见

1. 极限工作范围

超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 VSS 为参考的,环境温度为 25℃。

2. 推荐工作范围:

为了正确地操作,器件应当在以下推荐条件下使用。Vs和 VSS 的偏置额定值是在电源电压为 15V 时进行测量的,无特殊说明的情况下,所有电压参数的额定值是以 VSS为参考的,环境温度为25℃。

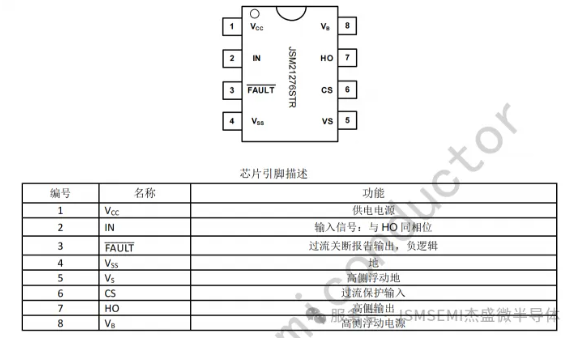

五、引脚功能描述

六、功能框图
