JSM21814STRPBF 700V大电流高 低侧MOSFET/IGBT驱动芯片

一、产品概述

JSM21814S是高压、高速功率MOSFET/IGBT高低侧驱动系列芯片，具有两个独立传输通道，逻辑地与功率地分离，可以更好的减少功率级噪声对逻辑电路的干扰。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM21814S采用SOP-14封装，可以在-40 ℃至125℃温度范围内工作。

二、核心产品特性

自举工作的浮动通道

最高工作电压为700V

兼容 3.3V, 5V和 15V 输入逻辑

dv/dt 耐受能力可达+50 V/nsec

Vs负压耐受能力达-9V

栅极驱动电压:10V到20V

高、低侧欠压锁定电路

-欠压锁定正向闽值 8.9V

-欠压锁定负向闽值 8.2V

芯片开通/关断传输延时

- Ton/Toff =130ns/130ns

高低侧延时匹配

驱动电流能力:

-拉电流/灌电流=1.9A/2.3A

符合 RoSH 标准

SOIC14 (S)

三、核心参数：高压大电流，性能无短板

JSM21814STRPBF 作为一款高压高速功率驱动芯片，在关键参数上表现亮眼。它支持最高 700V 工作电压，浮地通道设计让高侧电路能稳定应对高压环境，轻松驱动 N 沟道 MOSFET/IGBT 等功率器件。

驱动能力方面，其最大拉电流和灌电流均可达 4.0A，强大的电流输出能力确保功率器件快速开关，减少开关损耗。栅极驱动电压范围覆盖 10V 至 20V，兼容多种功率器件需求，适配性更广。

在信号传输上，芯片开通和关断传输延时均低至 130ns，且高低侧延时匹配精准，最大差值不超过 50ns，能有效避免上下桥臂直通风险，提升系统稳定性。

四、应用范围

电机控制

空调 / 洗衣机等家电设备

通用逆变器

微型逆变器驱动程序

在电力电子领域，通用逆变器、微型逆变器等设备也能通过它实现高效功率转换。此外，在新能源、储能等新兴领域，其高压大电流特性也能满足核心驱动需求。

作为IRS21814STRPBF 的完美替代者，JSM21814STRPBF 在参数、性能和可靠性上全面匹配，同时具备本土化供应链优势。无论是新项目设计还是旧产品升级，它都能为工程师提供高性价比的驱动解决方案，助力设备性能提升与成本优化。

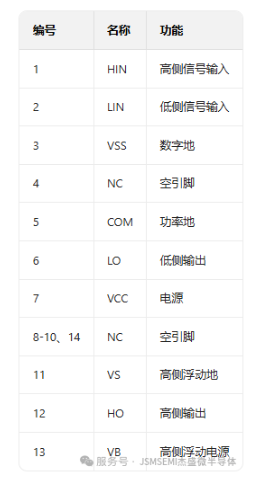

五、引脚功能描述

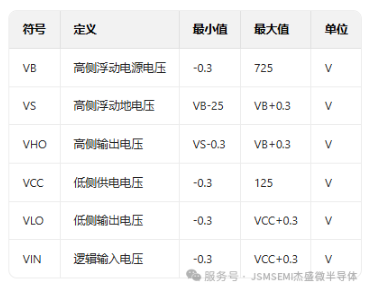

 极限工作范围（Ta=25°C）

ESD 额定值

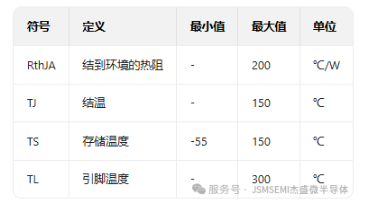

热量信息

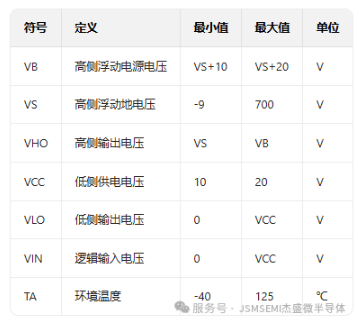

 推荐工作范围（Ta=25°C）

六、不止于替代：藏在细节里的加分项

从参数到性能，从封装到可靠性，JSM21814STRPBF 用实力证明：替代不是 “退而求其次”，而是 “同等品质下的更优解”。如果你正在为 IRS21814STRPBF 的供货问题发愁，不妨试试这款 “无缝衔接” 的替代方案 —— 它或许会成为你项目中的 “救场神器”，让研发少走弯路，量产更有底气。

毕竟对工程师来说，最好的芯片不仅要性能强，更要 “用得上、用得稳、用得省心”，而 JSM21814STRPBF 正在用细节诠释这一点。
