IU5099E：TYPE-C 接口2-3节多规格锂电升压充电管理芯片

引言

在蓝牙音箱、对讲机、POS 机等设备的电源管理方案中，充电芯片的效率、可靠性与适配性直接决定产品竞争力。上大科技主推的IU5099E 升压充电管理 IC，以 “高集成、强保护、广适配” 三大核心优势，重新定义 2~3 节锂电充电体验，成为硬件工程师的优选方案。

IU5099E的特点

USB 5V输入异步开关升压充电

工作电压3.6~6V BAT端耐压30V内部集成高压晶体管

最大2A充电电流充电电流外部电阻可调

NTC功能，与使能功能复用

输入电流自适应功能，匹配所有适配器

恒压充电电压独立可调，适配不同规格的锂电池

支持LED充电状态指示

500KHz开关频率

输出过压，短路保护

集成30V OVP功能

IC过温保护，IC温度自适应调节功能

良好的EMI特性

IU5099E应用信息

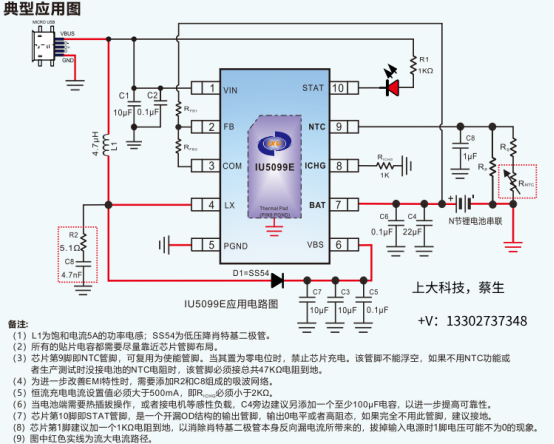

1、IU5099E的典型应用图

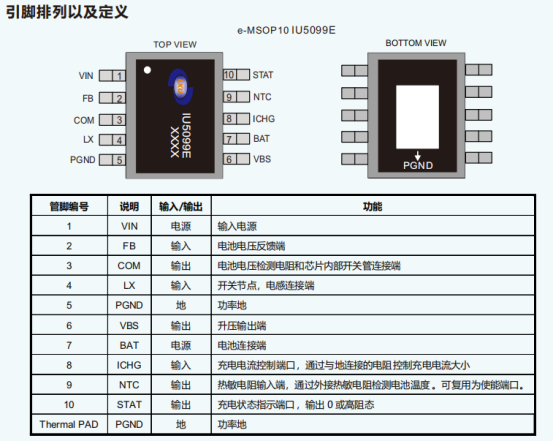

2、IU5099E的引脚排列及定义

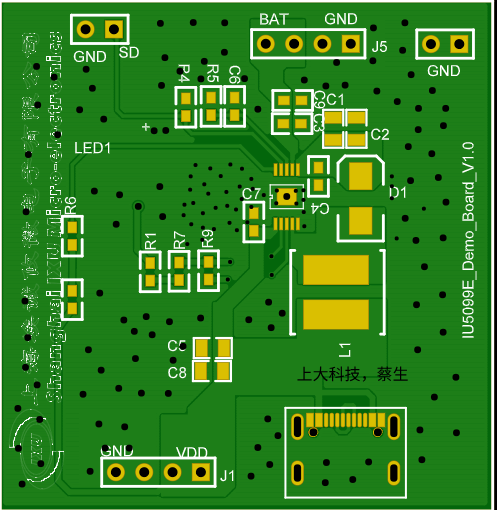

3、IU5099E DEMO板顶层设计图

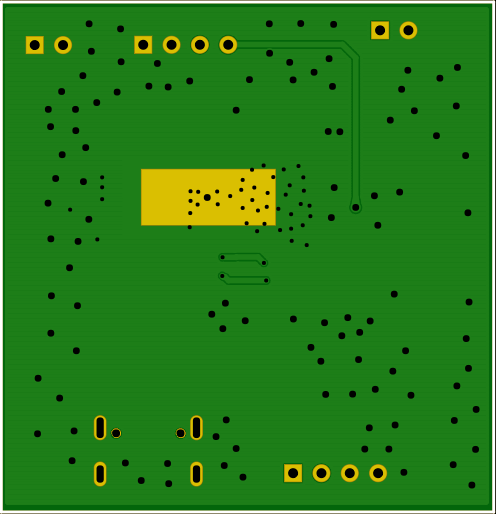

4、IU5099E DEMO板底层设计图
