CBM8051系列高速运算放大器：低成本、易用、低功耗、轨到轨输出

在信号处理领域，运算放大器是核心器件，其性能直接决定设备的信号精度与运行稳定性。芯佰微电子推出的CBM8051/CBM8052/CBM8054/CBM8051N/CBM8052N系列高速运算放大器，凭借“高速低失真特性、适配工业级环境、多形态集成方案”等核心特性，构建了覆盖单路、双路、四路需求的产品矩阵。该系列以 2.5V～5.5V 单电源供电、150MHz（G=+1）-3dB 带宽、轨到轨输出、-40℃~+125℃工作温度等关键参数为支撑，成为兼顾性能、功耗与集成度的信号放大解决方案

一、行业痛点凸显：电子设备升级下，传统运放的两大核心矛盾

在电子设备向“高频化、小型化、低功耗化”发展的趋势下，传统运算放大器逐渐暴露出难以适配新场景需求的问题，形成了“需求升级”与“方案滞后”的突出矛盾：

高速性能与信号失真的矛盾：带宽达标但信号精度不足

视频处理、高速 ADC/DAC 驱动等场景，不仅要求运放具备高带宽，更需低失真的信号放大能力。传统运放虽能达到 150MHz 左右的 - 3dB 带宽，但 0.1dB 平坦度普遍低于 30MHz，导致 50MHz 以内的高频信号（如摄像机视频信号、高速传感器信号）增益波动超过 0.5dB，出现信号失真，无法满足高精度场景需求。

环境可靠性与集成度的矛盾：宽温与小型化难以兼顾

工业户外设备（如基站、户外传感器）需满足- 40℃~+125℃温度范围，而消费电子、穿戴设备需微型封装（占板面积＜3mm²）。传统方案中，工业级运放多采用 SOP-14 等大尺寸封装，占板面积超过 10mm²；微型封装运放仅支持 0℃~70℃商业温区，无法在恶劣环境下稳定工作，导致设计时需在 “可靠性” 与 “小型化” 间妥协。

二、CBM8051 系列四大核心优势：以实测参数破解行业痛点

CBM8051 系列针对行业痛点，通过关键参数优化与功能设计，形成四大核心优势，所有性能指标均来自实测数据，确保落地可行性：

1. 宽压低耗：适配全场景供电，控制能耗

宽电压覆盖：支持单电源 2.5V～5.5V 供电，同时兼容双电源 ±1.25V~±2.75V，无需额外电源转换电路，可直接适配锂电池、USB 5V、工业 5V 等主流供电场景，兼容范围远超传统运放。

分级功耗控制：正常工作状态下，每个放大器静态电流仅 2.8mA，大幅低于传统高速运放；带掉电功能的 CBM8051N/CBM8052N 型号，掉电时供电电流可降至 50~137μA，且掉电启动时间 236ns、关闭时间 52ns，能在设备待机时快速切换功耗模式，平衡性能与能耗。

2. 高速低失真：保障高频信号完整性

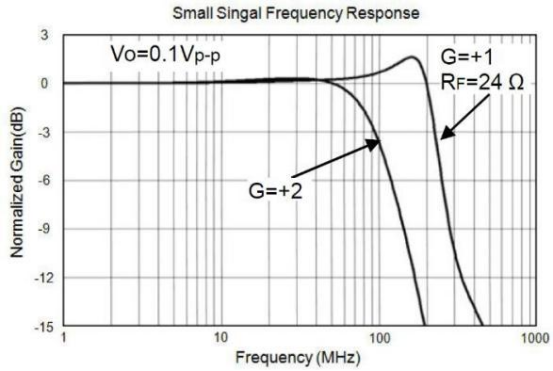

高带宽与高平坦度：在 G=+1 增益下，-3dB 带宽达 150MHz，增益带宽积达 250MHz；G=+2 增益下，0.1dB 平坦度带宽达 52MHz，确保 52MHz 以内的信号增益波动≤0.1dB，避免高频信号失真。

快速动态响应：压摆率（G=+1，2V 输出阶跃）达 180V/μs，上升 / 下降时间（G=+2，0.2Vp-p）仅 4.5ns，0.1% 精度设置时间（G=+2，2V 输出阶跃）50ns，能快速跟踪输入信号变化，适配高速 ADC/DAC 驱动等对响应速度要求高的场景。

3. 高精度输入 + 工业级可靠：确保信号精度与环境适应性

低输入误差：输入偏置电流典型值 1pA，输入失调电流典型值 2pA，输入失调电压（25℃下最大值）8mV，输入失调电压漂移典型值 2μV/℃，对光电二极管等高阻抗信号源的分流损耗极小，保障信号采集精度。

工业级环境适配：工作温度范围覆盖 - 40℃~+125℃，结点温度最大值 160℃，储存温度范围 - 65℃~+150℃；静电放电（ESD）性能达人体模型 6KV、机器模型 400V，可在工业户外、汽车舱内等恶劣环境下稳定工作，解决传统微型封装运放温区窄的问题。

4. 多封装 + 多通道：灵活集成，适配不同尺寸需求

多封装覆盖：针对不同集成度需求设计差异化封装 —— 微型封装（SC70-5、SOT23-5）占板面积仅 2.0～3.0mm²，适合穿戴设备、微型传感器；中等封装（MSOP-8、SOP-8）平衡集成度与散热，适配消费电子；多通道封装（TSSOP-14、SOP-14）专为四路型号 CBM8054 设计，减少多通道电路的占板面积。

多通道可选：提供单路（CBM8051/8051N）、双路（CBM8052/8052N）、四路（CBM8054）三种通道配置，无需通过多颗单路运放组合实现多通道功能，减少 PCB 布线复杂度与器件数量，降低电路故障率。

三、CBM8051 系列的场景化落地方案

CBM8051 系列凭借核心参数与差异化设计，在消费电子、工业控制、通信三大领域形成精准适配，用户可根据场景快速定位适用型号：

1. 消费电子领域：适配小型化与低功耗需求

手持装置：适配血糖仪、便携式血氧仪、迷你环境检测仪等，需长续航（单次充电支持数百次检测）、小型化（机身紧凑）及 μV 级微弱信号放大；依托 CBM8051N/CBM8052N 的掉电低功耗（50μA~137μA）、SC70-5/SOT23-5 微型封装（占板＜3mm²），及 1pA 低输入偏置电流保障信号精度。

多媒体设备：覆盖 DVD/CD 播放器（处理 20kHz~44.1kHz 音频、4.43MHz 视频载波信号，需增益波动≤0.1dB）、专业摄像机 / 照相机（双路 / 多路信号同步处理、机身空间有限）；凭借 CBM8051 系列 G=+2 时 52MHz 的 0.1dB 平坦度保障信号无失真，CBM8052（双路，MSOP-8 封装）、CBM8054（四路，TSSOP-14 封装）减少器件数量，适配紧凑布局。

2. 工业与传感领域：适配高精度与高可靠性需求

光电二极管前置放大器：应用于工厂元件定位检测、户外光强监测、安防光电感应装置，需放大 nA 级微弱电流信号；依靠 1pA 低输入偏置电流减少信号损耗，-40℃~+125℃工业级温区及 6KV 人体模型 ESD 防护，适配恶劣环境。

工业滤波器：用于电机调速系统、电网电压监测设备、工业传感器信号预处理，需滤除 50Hz 谐波、100kHz 以上尖峰干扰，部分需 4 路信号同步处理；借助 250MHz 增益带宽积适配高频滤波需求，CBM8054（四路，SOP-14/TSSOP-14 封装）简化多通道电路，2.5V~5.5V 单电源兼容工业供电体系。

3. 通信领域：适配高集成与高速需求

基站多通道信号处理：适配 4G/5G 基站多天线 MIMO 模块，需处理 100MHz~150MHz 高频通信信号、耐受户外温度变化（-40~+55℃）且控制模块体积；依托 G=+1 时 150MHz 的 - 3dB 带宽处理高速信号，CBM8054（四路，TSSOP-14 封装）减少 PCB 面积，工业级宽温与 ESD 防护应对恶劣环境。

高速驱动器：用于路由器、交换机的 ADC/DAC 驱动模块（ADC/DAC 转换速率超 100MSPS），需快速跟踪信号（避免转换延迟）、保障信号无失真及适配密集 PCB 布线；凭借 180V/μs 压摆率、250MHz 增益带宽积满足高速需求，SOT23-5/MSOP-8 小型封装适配布线，2.5V~5.5V 单电源兼容设备供电。
