艾德克斯IT6500D、IT8900电子负载-全钒液流电池循环充放电测试

一、硬件配置

充电设备：直流电源IT6592D（80V/1200A/30KW），采用恒压充电方式，充电电压5V

放电设备：直流电子负载IT8930-150-1920（150V/1920A/30KW），采用恒流放电模式，放电电流1000A

测试硬件如下图1所示：

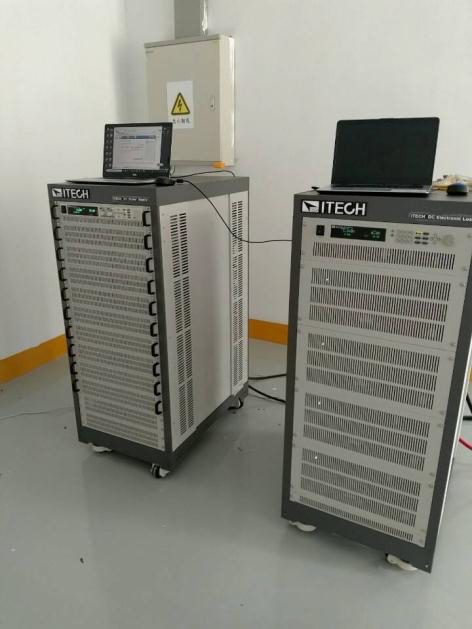

图1测试硬件

二、软件测试

ITS5000是一款电池测试系统软件，它通过编辑测试步骤可以对电池进行恒流充电、恒压充电、恒流放电、恒功率放电和恒阻放电的测试，支持固定值和脉冲模式充/放电，可以进行循环操作。并且可以通过条件选择进行数据保存，并可通过软件模块来对数据进行分析处理。软件界面如下图2：

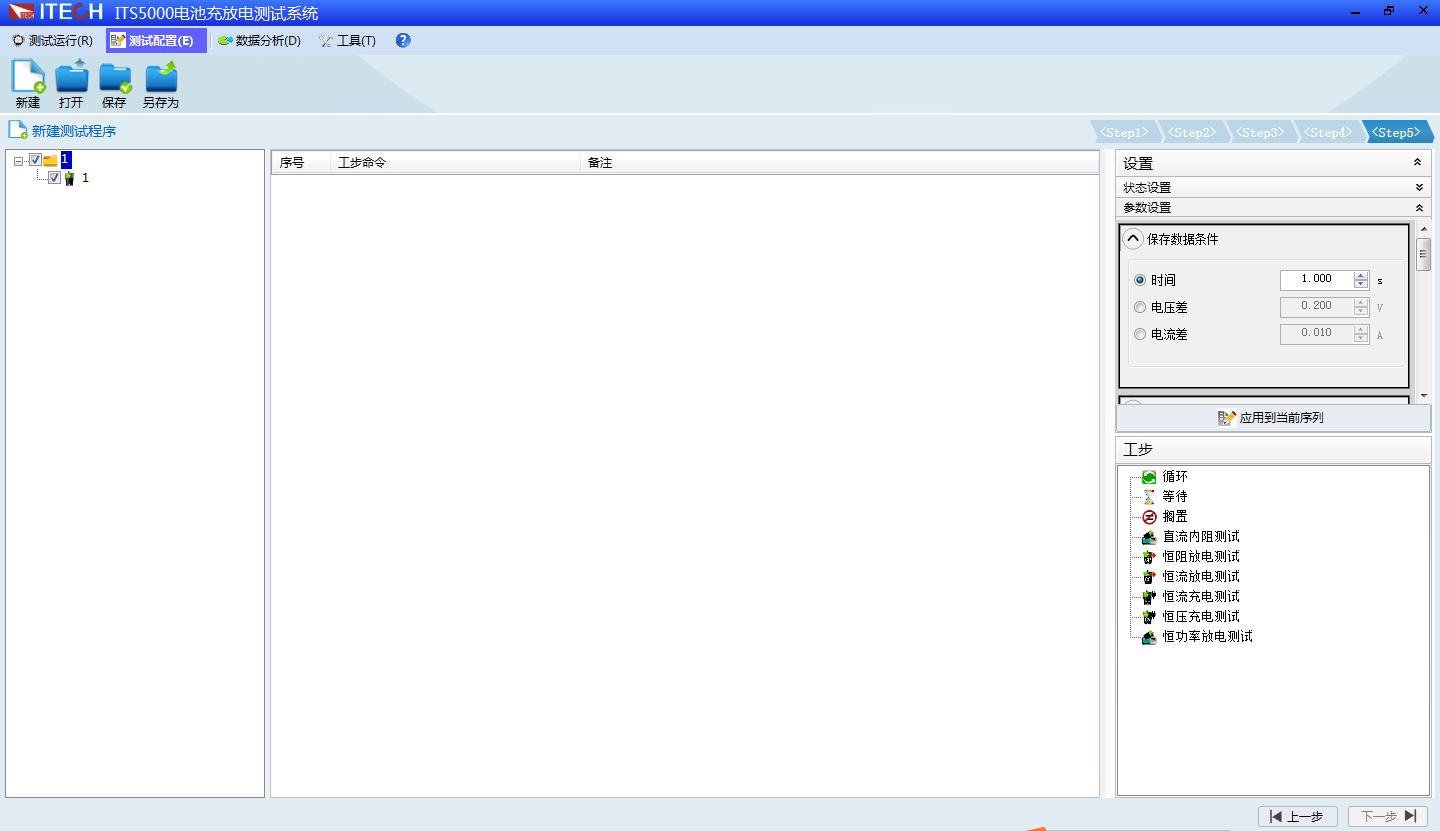

图2软件界面

具体工步设定

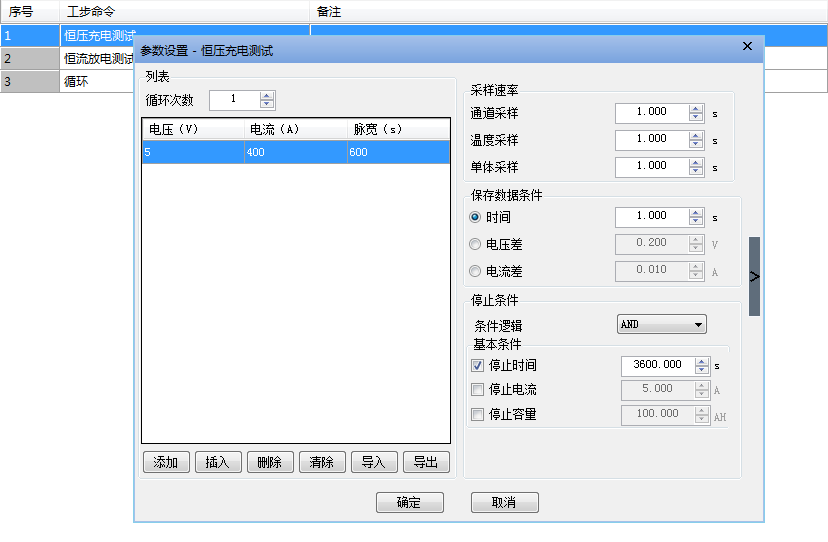

工步1：恒压充电测试，设定电压、电流、脉宽及停止条件

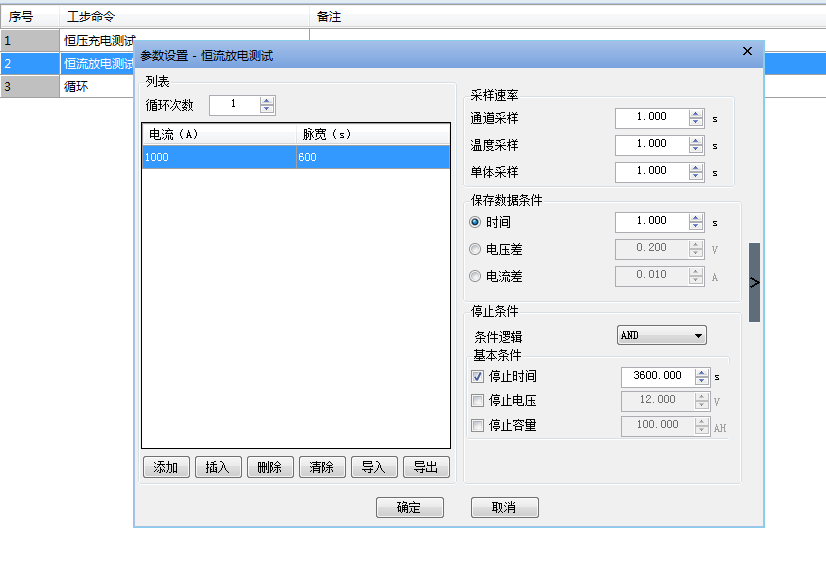

工步2：恒流放电测试，设定电流、脉宽及停止条件

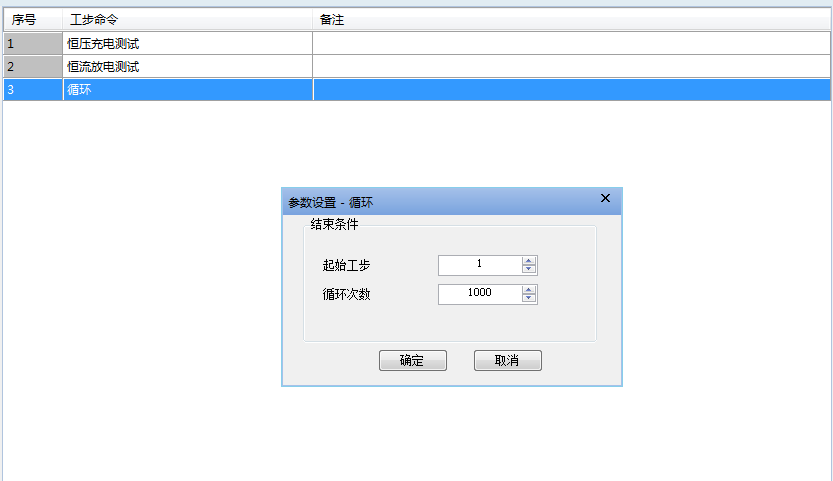

工步3：循环，设定起始工步及循环次数，实现对前面工步的循环测试
