ME4084 是市场主流的单节锂电池线性充电管理芯片，而 AH4084H 作为其高度兼容替代方案，在封装、核心参数、充电逻辑上完全匹配，可直接替换使用，无需修改 PCB 布局，适配各类依赖 ME4084 的便携式锂电设备。

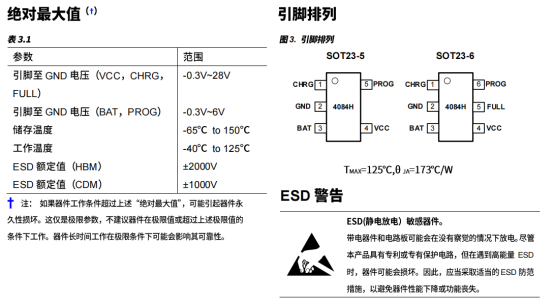

AH4084H 兼容 ME4084 的 SOT23-5（B5）、SOT23-6（B6）封装规格，输入耐压支持 24V 等级，可承受 28V 浪涌电压，与 ME4084 的高压适配特性一致，兼容 5V USB 或 AC 适配器供电。充电电流最大可达 500mA，通过 PROG 引脚外接电阻调节（公式：I_BAT=(V_PROG/R_PROG)×1000，V_PROG=1V），调节逻辑与 ME4084 完全相同，例如 2K 电阻对应 500mA、10K 电阻对应 100mA，无需调整外围电阻配置。
浮充电压默认 4.2V（±1%），与 ME4084 标准浮充电压一致，同时提供 4.25V/4.3V/4.35V 多选项，适配不同锂电池需求；支持短路、涓流、恒流、恒压四段式充电，充电终止电流为恒流电流的 1/10，再充电阈值匹配 ME4084 的设计逻辑，充电过程无缝衔接。

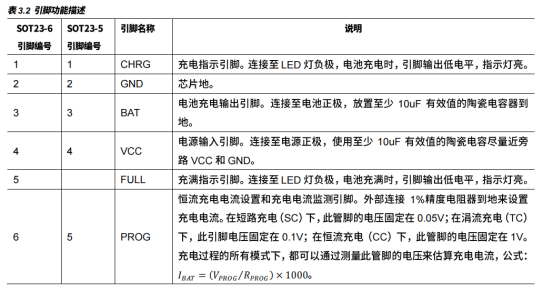

芯片内置 PMOS 管，具备电池防倒灌功能（泄漏电流低至 1μA），集成输入过压（6.25V）、欠压锁定（4.0V）、150℃过温保护，与 ME4084 的保护机制完全兼容；CHRG（充电指示）和 FULL（充满指示）引脚为漏极开路输出，LED 限流电阻选型（推荐 1K 以上）与 ME4084 一致，不用时可直接接地。

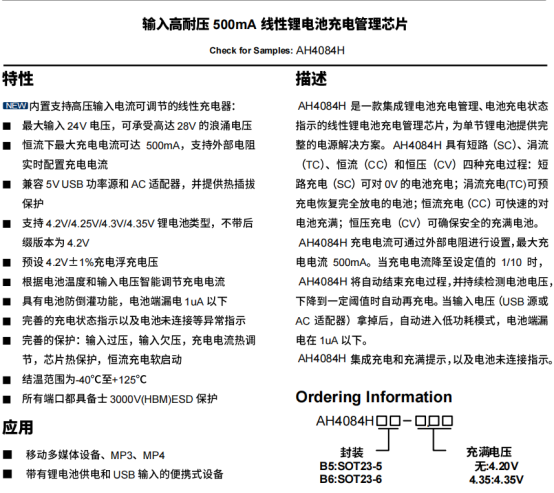

一、AH4084的特性
最大输入24V电压,可承受高达28V的浪涌电压
恒流下最大充电电流可达500mA,支持外部电阻实时配置充电电流
兼容5VUSB功率源和AC适配器,并提供热插拔保护
支持4.2V/4.25V/4.3V/4.35V锂电池类型,不带后缀版本为4.2V
预设4.2V士1%充电浮充电压
根据电池温度和输入电压智能调节充电电流
具有电池防倒灌功能,电池端漏电1uA以下
完善的充电状态指示以及电池未连接等异常指示
完善的保护:输入过压,输入欠压,充电电流热调节,芯片热保护,恒流充电软启动
结温范围为-40°C至+125°C
所有端口都具备士3000V(HBM)ESD保护
二、AH4084的应用信息

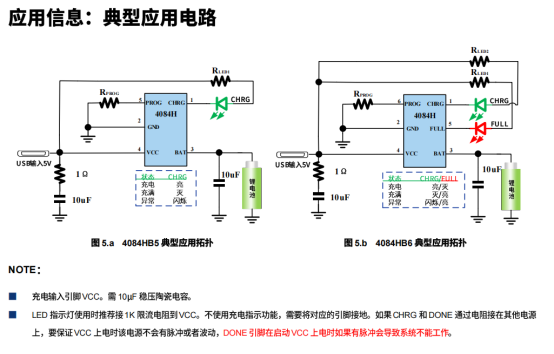

1、典型应用图
