在各行各业都在追求降本增效与精细化运营的背景下，企业对于资产可视化与高效利用的需求正持续增长，无论是工厂中的关键设备、仓库中的周转物料，还是医院里的高价器械，管理者都希望能随时掌握资产的位置、状态与流转情况；
而在多种实现路径中，基于BLE SoC的资产追踪方案正凭借着低功耗、高集成与生态成熟等优势成为开发者们的“芯”头好。
BLE SoC是将低功耗蓝牙无线通信功能与MCU深度集成的单芯解决方案；相较于传统由主控MCU搭配独立BLE芯片的方案架构，BLE SoC在产品体积、运行功耗与系统复杂度等方面具有显著优势，尤其适合部署在需要长期运行、数量庞大的资产标签中，是现阶段行业中实现资产追踪方案的可靠硬件基础之一。
高效、可靠，基于BLE SoC的资产追踪方案
在实际的资产追踪应用中，BLE SoC 通常被集成于资产标签（BLE信标）内部，且不与其他蓝牙设备进行配对连接，只通过低功耗蓝牙广播机制周期性地向外发送包括设备ID、设备电量、时间戳、UUID、Major与Minor等信息。
资产标签（BLE信标）广播出去的数据包，可被多个接收端（BLE网关）同时监听，能大幅提升整个资产追踪系统的并发能力与部署灵活性；对于管理者而言，这意味着即使面对成百上千件资产，也能实现稳定、连续的数据采集。

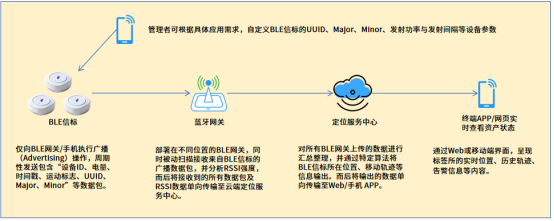

一种基于BLE路径的资产追踪方案（固定式部署方案）
在定位与管理层面，BLE信标发出的蓝牙信号被周边的网关、基站或智能终端接收后，系统可基于信号强度、时间戳及空间分布进行分析，判断资产所处区域或大致位置。
结合定位服务中心的特定算法与业务规则，管理者不仅能够实时查看资产分布情况，还能对资产的进出区域、停留时长和异常移动进行自动记录与告警，从“被动查找”转变为“主动掌控”。
此外，管理者还能对BLE信标的发射功率、发射时隙、休眠机制与广播周期等参数进行精细化调控，将平均工作电流控制在极低水平，使其仅用一枚小型电池就能运行数年；
这不仅能极大地降低资产追踪系统后续的维护与运营成本，还能帮助管理者将更多精力投入到业务优化本身。
CMT4531，高性能的BLE SoC方案
值得一提的是，在资产追踪方案实际落地的过程中，BLE SoC不仅需要满足基础的无线通信功能，更要在发射功耗、射频性能与系统集成度之间实现平衡；
尤其面对数量庞大、长期运行的资产标签应用，一款面向低功耗物联网场景深度优化的BLE SoC，往往决定着整个系统的可靠性与运维成本。

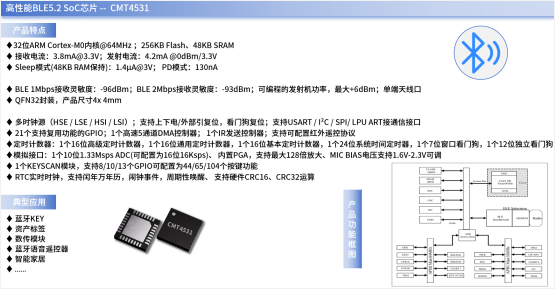

例如，华普微自主研发的CMT4531就是一款高性能BLE SoC，其内嵌高性能、低功耗的32位处理器，片上集成48KB SRAM、256KB FLASH与先进的BLE5.2射频收发器，支持AOA (到达角) 和AOD (离去角)，支持RSSI (接收器信号强度指示)与主从角色；
同时，该芯片还具备丰富的串行外设接口与集成化应用IP设计，能帮助开发者以更低的物料清单（BOM）成本快速构建终端产品。
在功耗方面，CMT4531接收与发射状态下电流分别仅为3.8mA和4.2mA（@3.3 V），同时支持多级低功耗模式，Sleep模式下在48 KB RAM全保持条件下电流低至1.4μA，PD模式功耗更可降至130nA，这种超低功耗架构非常契合资产标签“低频广播、长期在线”的工作特性，可显著延长电池使用寿命，降低运维成本。
在无线性能与系统集成度方面，CMT4531集成了符合BLE 5.2规范的射频收发器，最大发射功率可达+6 dBm，能在复杂环境中实现稳定的信号传输。同时，CMT4531内置 32 位MCU、256 KB Flash、48 KB SRAM以及丰富的外设接口，支持多连接与数据扩展，可在单芯片上完成资产标签的逻辑控制，有效降低BOM成本并缩短BLE资产标签的整体开发周期。
