一，设备主要功能
疆鸿智能JH-EIP-MECT型网关EtherNet/IP网络与EtherCAT网络之间的数据通讯，即EtherNet/IP和EtherCAT网络之间无缝内部连接。
应用广泛：应用于EtherNet/IP接口主站控制器与EtherCAT从站电机通讯。当需要对旧的基于EtherNet/IP从站的设备进行升级或替换为性能更优的EtherCAT设备时，网关可以在过渡期间保证系统的正常运行，避免因设备更换导致的长时间停机。

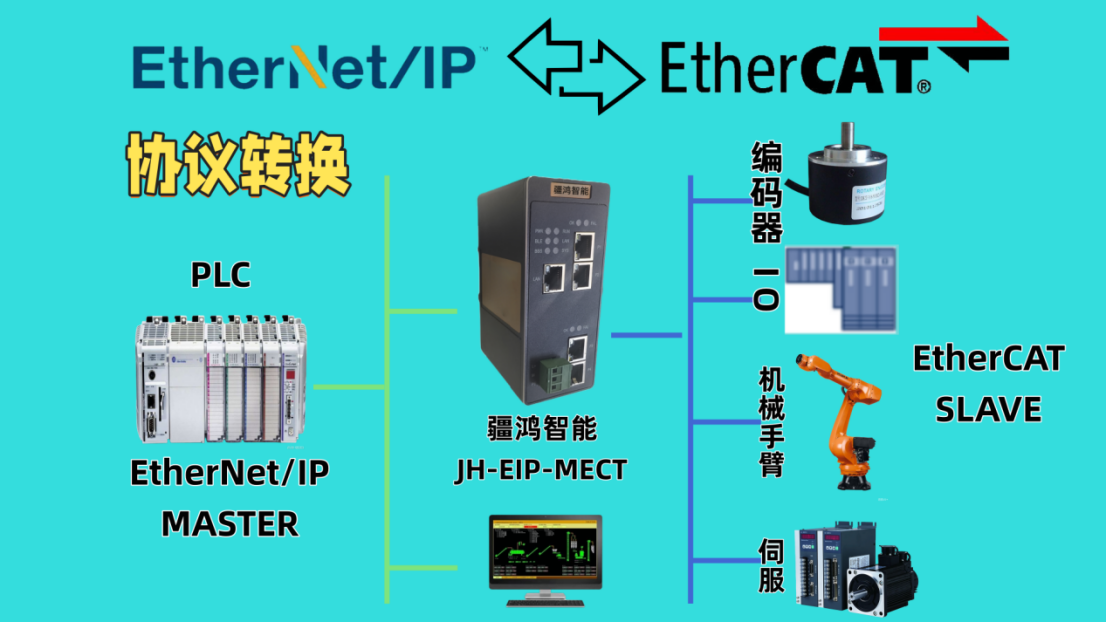

二、典型应用拓扑图
三，技术参数
疆鸿智能JH-EIP-MECT在EtherNet/IP一侧为EtherNet/IP从站，在EtherCAT一侧为EtherCAT主站;
EtherNet/IP最多支持500个字节
支持CANopen over EtherCAT(CoE)协议：SDO上传和下载，SDO信息服务(访问CANopen对象字典)，紧急情况请求;支持Ethernet over EtherCAT(EoE)协议(虚拟交换机);支持Transfer over EtherCAT(FoE)协议;
支持DC–Synchronous、SM Synchronous模式
支持拓扑查看器、诊断检测、自动扫描
支持EtherNet/IP协议;
支持最大的输入字节数为500字节，最大的输出字节为500字节;
四，配置方法
1、正确连接电源，通过网口将JH-EIP-MECT与计算机相连，给网关上电;
2、打开配置软件，根据需求在配置软件中进行配置;
3、扫描正确的IP地址后，将配置软件与网关连接，下载工程配置;
4、在EtherNet/IP网络主站控制器中配置相应的组态，包括网关设备网关的IP地址和通讯字节长度;
5、将工程的组态配置下载到主站控制器中;
6、等待网关与主站之间建立正确连接，此时EIP和ECT网络正常指示灯绿色常亮。
五，电器参数
供电：24VDC(±5%)，最大功率3.5W
工作环境温度：-45～85℃，湿度≤95%
防护等级：IP20
安装方式: DIN-35mm导轨
EtherNet/IP转ETHERCAT协议网关，是工业自动化系统中实现异构设备集成的核心组件。它凭借卓越的稳定性和可靠性，高效桥接EtherNet/IP与ETHERCAT网络，实现数据的精准转换与无缝传输。 该网关有效解决了不同协议设备间的通信壁垒，为构建统一、高效的自动化系统提供了可靠的底层通信保障。无论是在提升系统兼容性，还是在优化数据传输效率方面，它都是您的理想选择。 如您需要了解其在可靠性、实时性、带载能力等方面的具体性能指标，我们随时为您提供详细的技术支持。欢迎与我们联系，共同探讨如何利用此网关技术，为您的项目创造价值，驱动智能化升级。
