横河DLM3000/5000示波器 数据交互解决方案

深圳市科瑞杰科技有限公司-数据交互一直是测量领域中非常重要的环节。当完成测量之后，用户往往需要针对数据进行分析。随着测量条件多样性地不断增加，能否快速便捷地完成波形数据交互，早已经成为评价波形测量仪器性能的重要指标之一。

横河最新一代示波记录仪DL950以及混合信号示波器DLM3000/DLM5000不仅实现了更为灵活和更加易用的新功能，在数据交互方面，也为用户提供了多种选择方式。

横河测量仪器为客户提供了哪些数据交互解决方案呢？

利用FTP方式数据交互

横河DL950及DLM3000/5000搭载了FTP功能，用户通过此功能可以非常轻松地实现PC与仪器的数据交互。

FTP服务器功能的操作步骤如下

01、通过网线将仪器与PC相连。

02、设置IP，并使仪器与PC保持ping通状态。

03、仪器上设置FTP服务器的信息，点击Entry建立服务器(图1)。

04、PC端打开文件资源管理器(win键+E)。

05、在路径框中输入"ftp://"+仪器的IP地址。

06、可以直接访问仪器Internal文件，进行上传或下载(图2)。

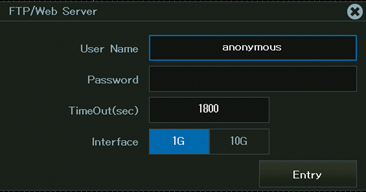

图1：DL950 FTP/Web Server用户名和密码设置

注：用户名与密码是DL950上FTP/Web Server的用户名和密码, 用户名默认为anonymous。

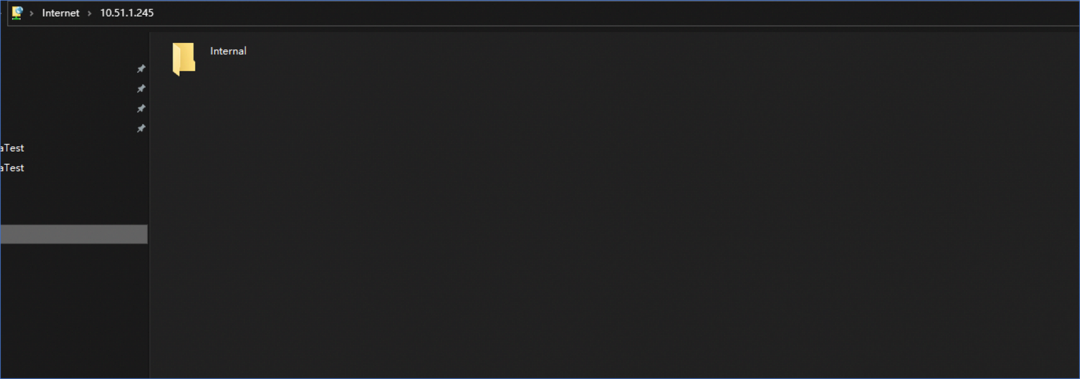

图2：通过访问DL950的FTP服务器进行数据交互

利用通信的方式数据交互

可以利用通信的方式，向仪器发送通信命令，以达到远程操控的目的。利用横河测试测量所提供的通信类库TMCTL（横河测试测量官网下载），可以非常轻松地实现PC与仪器的通信（图3）。

实际上，利用此方法不仅可以实现远程操控，还可以实现与机器的数据交互。TMCTL中提供了对于各项数据读取的API，利用这些API，我们可以直接读取测量数据。

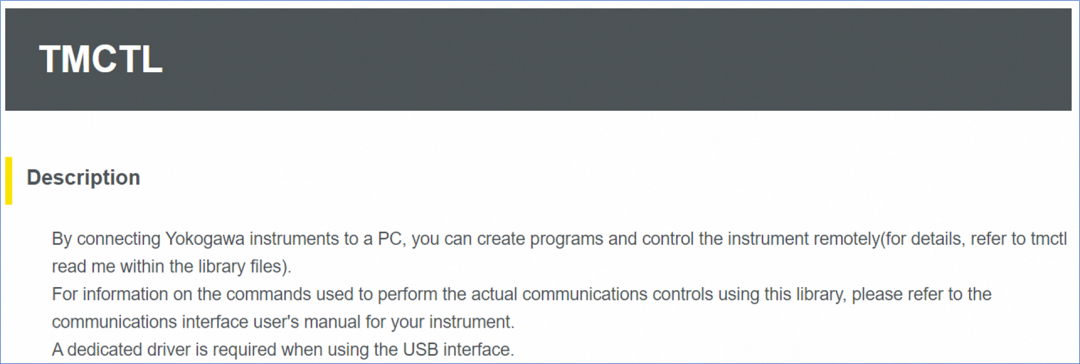

图3：TMCTL通信类库简介，引用自横河测试测量官网

利用集成软件平台IS8000数据交互

利用IS8000进行远程操控的方法。作为一款全方位测量组件，它也为客户提供了强大的文件管理器功能（图4），可以通过此功能直接与仪器进行数据交互。

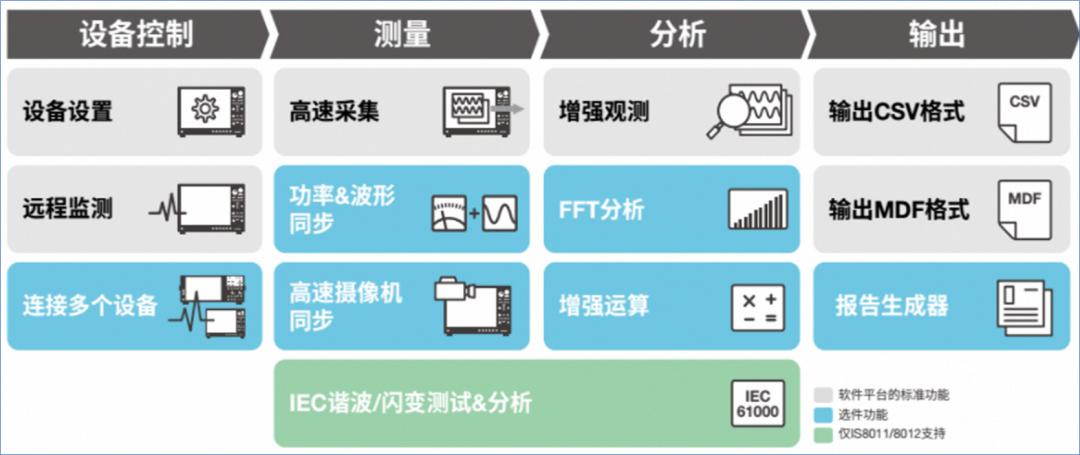

图4：IS8000功能模块，引用自横河测试测量官网

文件管理器使用步骤如下

01、启动IS8000，选择File Manager功能块。

02、根据通信接口，选择相应的连接方式连接仪器。

03、成功连接仪器之后，将自动跳转至文件管理器界面（图5）。

04、鼠标右击选中文件，可以进行上传或下载的操作。

图5：IS8000远程控制界面

 利用WEB服务器功能

如果是从DL950中下载文件，可以利用WEB服务器功能（图6）。WEB服务器是非常便利与实用的功能，可以快速实现远程监测和文件下载（请注意此功能暂不支持计算机本地文件上传至测量仪器）。

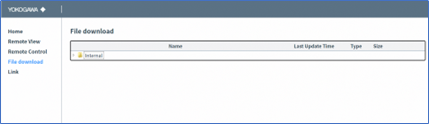

图6：DL950 WEB服务器的文件下载界面

‍
