英集芯IP2345是一款应用于电动工具、吸尘器、智能音箱、扫地机器人等设备的异步升降压锂电池充电芯片。专为4-6节锂电池设计，最大充电功率达30W。支持PD3.0等多种快充协议，实现快速充电。宽输入电压范围5V-15V。支持I2C功能。便于与其他设备进行数据交互。外置 MOS 管，采用异步开关架构，开关频率 300KHz，保证充电效率。采用 QFN24 封装，体积小巧，便于集成到各类设备中。

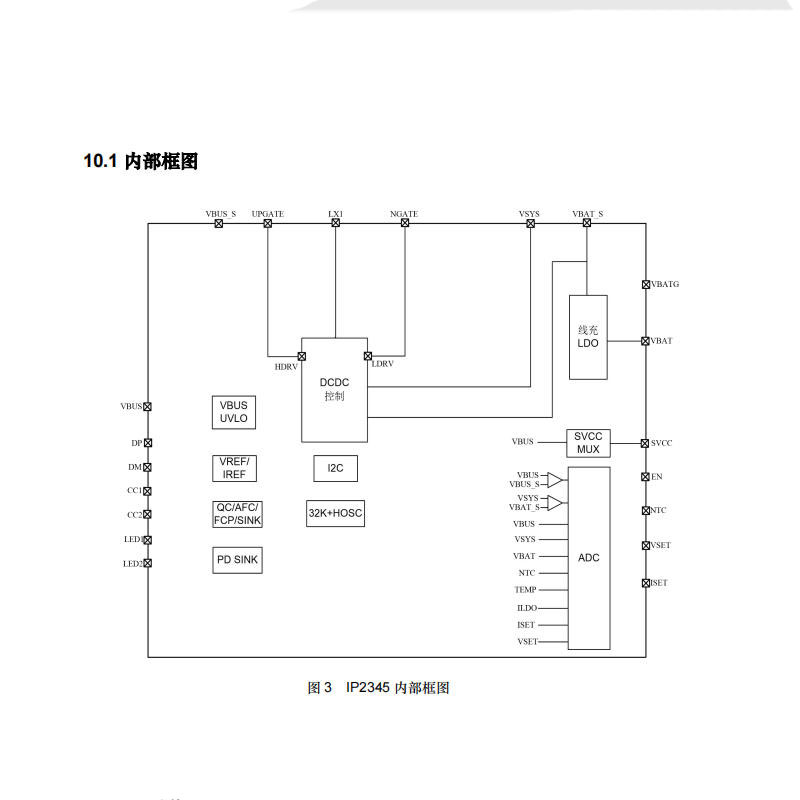

一、异步开关架构，提升充电效率
英集芯IP2345 采用异步开关架构，具备升降压调节能力。在输入电压高于、低于或等于电池电压时，均可实现稳定充电，适应不同类型的电源输入。该架构有助于降低能量转换过程中的损耗，提升整体充电效率。
二、宽输入电压，兼容多种电源
芯片支持 5V 至 15V 的宽输入电压范围，可适配 USB 接口电源、车载充电器及各类电源适配器，提升了设备的电源适配灵活性和使用便利性。
三、电量显示直观，便于状态判断
英集芯IP2345 配备 2LED 电量指示灯，通过灯光组合显示电池电量状态，用户可直观了解当前电量，便于合理安排充电时机。
四、I2C 接口与 ADC，支持智能管理
芯片内置 14bit ADC，可测量输入电压、输入电流、电池电压和电池电流等参数。通过 I2C 接口，这些数据可传输至外部设备，便于用户进行远程监控和充电策略调整，实现更精准的充电管理。
五、支持快充协议，缩短充电时间
英集芯IP2345 支持 PD 输入快充协议及 DP DM 协议快充，具备较好的协议兼容性，可适配市面上多数主流快充充电器，减少用户为不同设备配备多个充电器的需求。该芯片适用于 4 至 6 节串联电池，最大充电功率为 30W，可满足大容量电池的快速充电需求。
六、多重保护机制，提升安全性
在输入保护方面，IP2345 支持输入过压、欠压和过流保护，当输入电压或电流出现异常时，可自动切断充电电路。在电池保护方面，芯片具备电池短路保护功能，并支持通过外接 NTC 电阻实现电池充电温度监控，避免电池在过高或过低温度下充电。此外，芯片内置过温保护功能，并具备 4kV ESD 防护能力（含 CC1/CC2 引脚），提升了系统在不同环境下的稳定性和可靠性。
七、低功耗与紧凑封装，适应便携需求

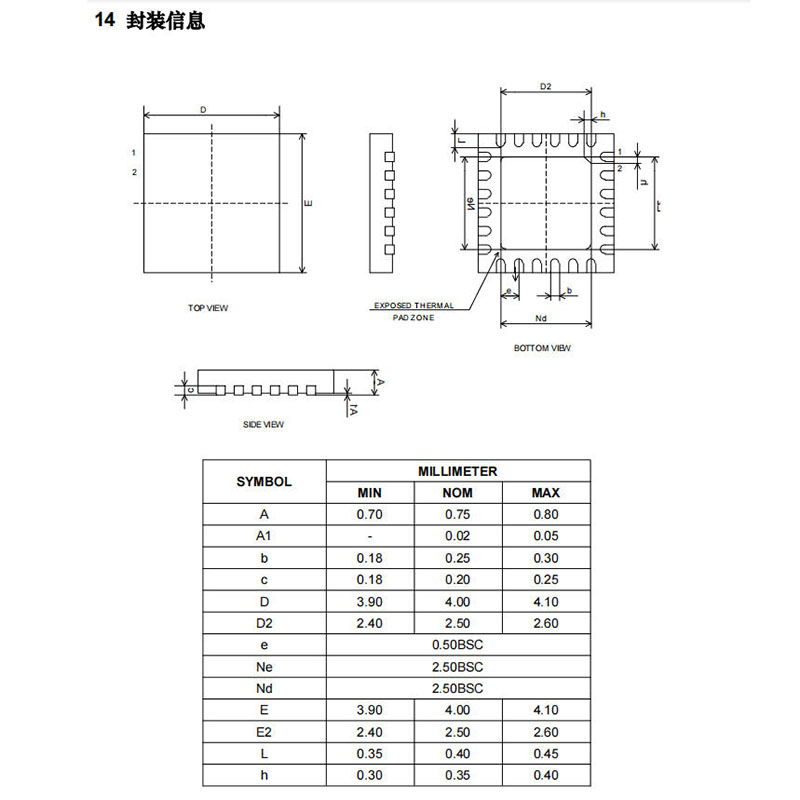

英集芯IP2345 支持低功耗模式，待机状态下电流可降至 10µA 以内，有助于减少待机功耗，延长设备续航。芯片采用 QFN24 封装，体积较小，便于电路板布局，有利于设备的小型化设计。
八、适用场景广泛
该芯片主要面向 4 至 6 节锂电池的充电应用，适用于平板电脑、笔记本电脑、智能穿戴设备等便携式电子产品，以及电钻、电锯、电动螺丝刀等电动工具领域。
英集芯 IP2345 在架构设计、充电效率、协议兼容性、保护机制及功耗控制等方面进行了综合考虑，为 4 至 6 节锂电池的充电提供了一种具备实用性的选择。
