PROFINET转CANopen网关 老鸟口述知识点分享

这两天带徒弟，想到行业内的菜鸟网友，就把今天给徒弟讲的PROFINET转CANopen网关给新人分享一下。在咱们工业现场里，PROFINET和CANopen是俩常用的通信协议，简单说，PROFINET是以太网那边的，接PLC主站；CANopen是CAN总线那边的，接变频器、伺服、仪表这些现场设备。俩玩意儿协议不互通，这网关就是个“转译”，专门解决它们俩的通信问题。

咱们用它的核心目的就4个：能双向传数据、配置起来简单不用你费劲编程、多数厂家的CANopen设备都能兼容、传数据比较快且不容易出错。

适用场景也记一下：只要是想把CANopen接口的设备，接到PROFINET主站系统里，不管是新生产线、老设备升级，还是不同厂家的设备混着用，用它就对了。

关于刚才提到的协议这一块，不用你去背完整协议，记俩关键就行：

CANopen：遵循CiA 301标准，设备参数靠“16位索引+8位子索引”找，核心就是NMT（管设备状态）、SDO（配参数）、PDO（传实时数据），一个网能接不少设备，常见的是不超过127个，还能兼容CiA 401（接IO）、CiA 402（接伺服）这些子协议。

PROFINET：是PI组织定的标准，走工业以太网，靠PROFINET IO实现主站（PLC）和从站的通信，传数据快，组态的时候用GSDML文件，还能兼容老的PROFIBUS总线，不用你换老设备。

网关的原理更简单：里面装了俩协议的“翻译软件”，能把PROFINET和CANopen的信号互相转，把CANopen设备转述成PROFINET的IO从站，你不用管怎么转，它自己就能完成数据映射和初始化，不用你写一行代码。

那怎么搭系统呢？系统就三层，记清楚：最上面是PROFINET主站（就是PLC），中间是网关（翻译官），最下面是CANopen从站（现场设备）。

硬件连接别搞混：PLC和网关，用网线连到工业以太网交换机上；网关和所有CANopen设备，用CAN总线串起来，记住！CAN总线两端必须加120Ω的终端电阻，不然信号会乱，传不稳。所有设备都用24V直流供电，记得共地，不然容易受干扰。

配置流程也不用记复杂的，按这5步来，基本不会出错：

前期准备：把PLC、PROFINET转CANopen网关、现场设备这些硬件备齐，软件要装组态软件（比如西门子TIA）、网关自带的配置软件，还有设备厂家给的EDS文件（CANopen设备用）、GSDML文件（网关用），先确认好IP、节点ID这些关键参数。

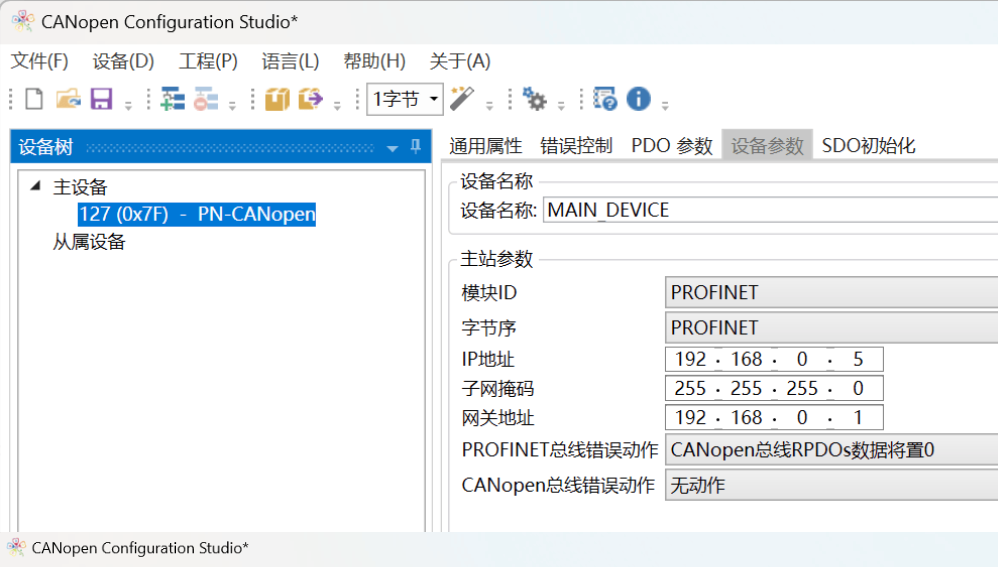

配置网关：打开PROFINET转CANopen网关配置软件，给网关设好名字、IP（要和PLC在一个网段），再设CAN总线的波特率、网关自己的CANopen主站节点ID，保存重启。

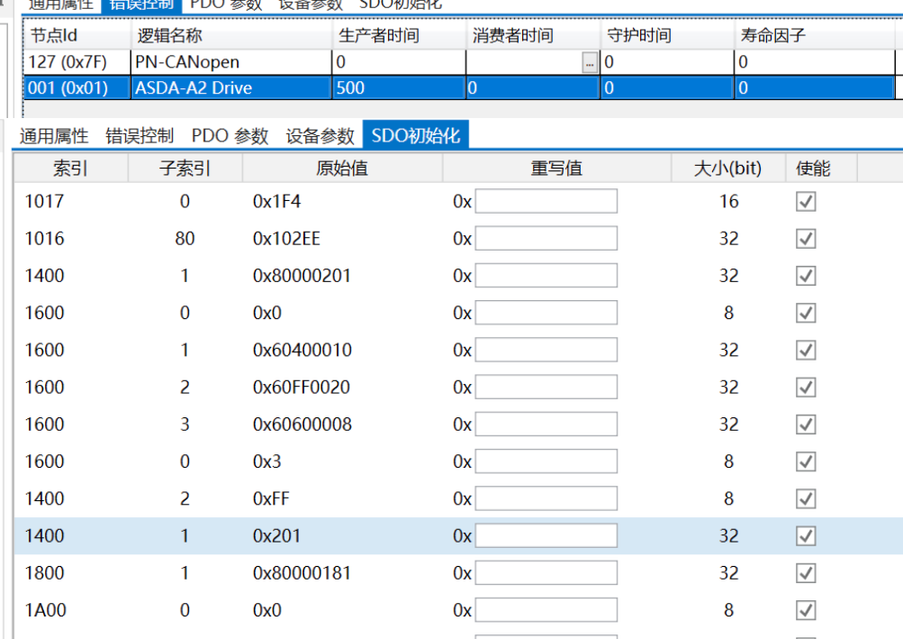

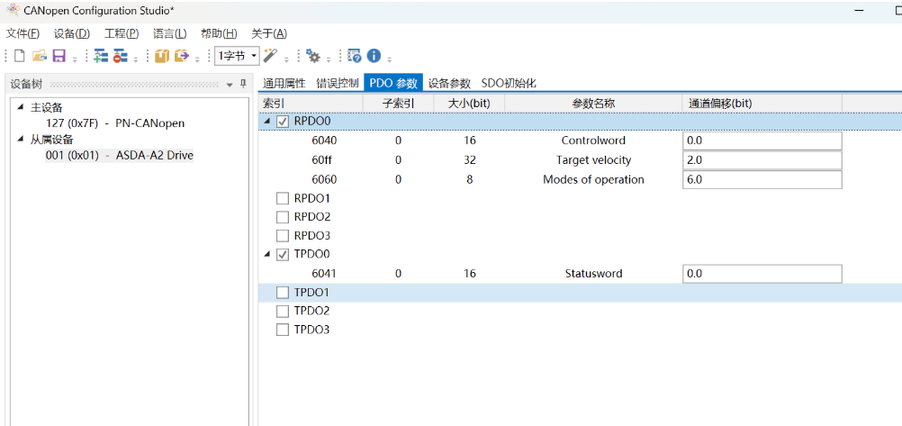

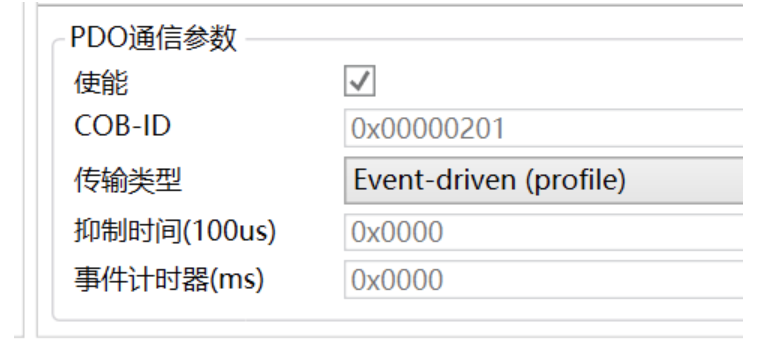

配置从站：导入EDS文件，给每个CANopen设备分配唯一的节点ID（建议在1-127之间，不要重复），再把要传的实时数据（比如变频器频率）映射好，设好NMT和心跳参数，确保能正常监控设备状态。

主站组态：在PLC组态软件里导入GSDML文件，把网关加进去，再把网关映射的数据，对应到PLC的I区、Q区，下载程序重启PLC。

调试测试：所有设备上电，看通信是否通畅，PLC能不能正常读到设备数据、下发指令，试运行一段时间，确保基本不丢包、不出错。

关键的参数这几个记一下：

不用记太细，几个核心参数记牢就行：PROFINET接口是1个RJ45口，兼容PROFINET V2.3；CANopen接口是1个CAN口，波特率在10k到1Mbps之间可调；供电是24V，工作温度在-20℃到60℃之间，日常工业现场都能满足；另外，它能连接不少CANopen从站，传数据延迟也比较低，基本能满足现场实时需求。

注意新手最容易忽略的点：

可靠性：网关接口有光电隔离，能抵抗现场常见干扰；CAN总线加终端电阻，避免信号紊乱；网关能监测设备心跳，设备离线会及时报警，自身出现小问题也能自动重启，传数据时会进行校验，减少丢包、误码的情况。

安全性：只能让指定IP的PLC连网关，防止别人乱接；配置软件要密码登录，参数能备份、能锁定，别不小心改乱了。

最后就是调试和维护记住两点：日常出问题，先查硬件接线（网线、CAN线）和参数（IP、节点ID），多数情况下都是这俩地方出问题；定期检查设备、备份参数、升级网关固件，把故障情况记下来，下次排查会更方便。

解决PROFINET和CANopen设备的互通问题，操作不算难，记好流程和注意事项，新手慢慢上手也能搞定，不用慌！
