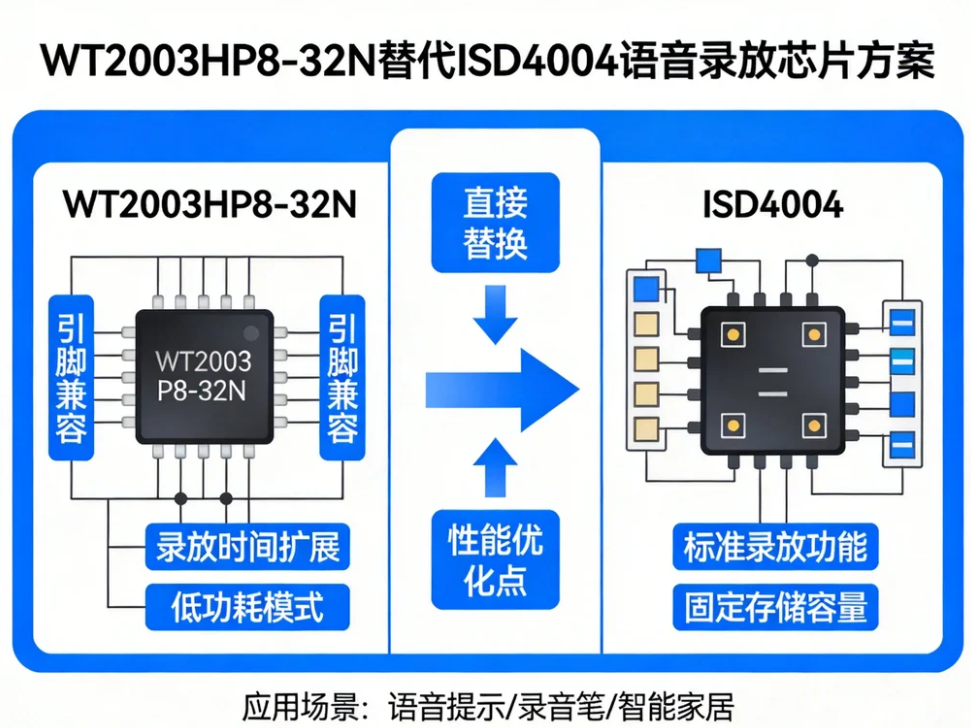

WT2003HP8-32N 替代 ISD4004 语音录放芯片方案

一、方案概述

ISD4004是美国ISD（现Winbond）公司推出的语音录放芯片，曾广泛应用于语音提示、录音播放等产品中。然而，随着市场发展，ISD4004面临供货不稳定、价格波动大等供应链风险。WT2003HP8-32N是深圳唯创知音推出的新一代UART录音芯片，具备完整的录音与播放功能，是替代ISD4004的理想选择。

二、芯片基本信息对比

三、WT2003HP8-32N 核心优势

3.1 多种存储介质支持

内置Flash：可选2Mbit~64Mbit，满足不同录音时长需求

TF卡支持：最高支持32GB TF卡存储，可存储数千条语音

U盘支持：可通过USB接口直接读取U盘音频文件

3.2 丰富的播放控制功能

3.3 录音功能

ADC采样：内置高保真ADC，支持8KHz/16KHz采样

录音格式：支持MP3和WAV格式录音

录音提示：支持录音状态提示

3.4 音频输出特性

四、硬件设计对比

4.1 ISD4004 典型应用电路

ISD4004需要外部E2PROM存储语音数据，电路较为复杂：

[MCU] ---SPI---> [ISD4004] ---I2C---> [E2PROM]
                  |
                  +--- [功放电路] ---> [扬声器]

4.2 WT2003HP8-32N 简化电路

WT2003HP8-32N内置Flash，无需外部存储芯片：

[MCU] ---UART---> [WT2003HP8-32N]
                        |
                        +--- [扬声器] 或 [功放] ---> [扬声器]

电路设计要点：

电源设计

推荐电压：3.7V

工作范围：2.4V ~ 5.2V

建议增加100uF + 100nF去耦电容

音频输出

DAC输出可直接连接功放芯片

支持LINE OUT和DAC双通道输出

接口连接

UART接口：TX、RX引脚

传输波特率：9600bps (默认)

五、软件开发对比

5.1 UART通信协议

WT2003HP8-32N采用简洁的UART协议，命令格式如下：

5.2 常用控制命令

5.3 代码示例 (C语言)

// 播放指定索引语音
void PlayByIndex(uint8_t index)
{
    uint8_t cmd[] = {
        0x7E,        // 起始码
        0x03,        // 长度
        0x01,        // 播放命令
        index,       // 索引号
        0x00,        // 校验和
        0xEF         // 结束码
    };
    cmd[4] = CalculateChecksum(cmd, 4);
    UART_Send(cmd, 6);
}

// 设置音量 (0~30)
void SetVolume(uint8_t level)
{
    uint8_t cmd[] = {
        0x7E,
        0x03,
        0x06,
        level,
        0x00,
        0xEF
    };
    cmd[4] = CalculateChecksum(cmd, 4);
    UART_Send(cmd, 6);
}

六、封装与尺寸对比

七、选型推荐

八、注意事项

硬件兼容性：新设计需重新布板，QFN-32封装需钢网印刷和贴片工艺

固件兼容性：UART协议与ISD4004的SPI协议完全不同，需重写驱动程序

音频格式：WT2003HP8支持MP3/WAV，ISD4004为ADPCM格式，需音频转换

语音烧录：使用唯创知音提供的工具软件进行语音烧录

IO电平：VOUT输出为3.3V，需注意与MCU的电平匹配
