RTC 中断

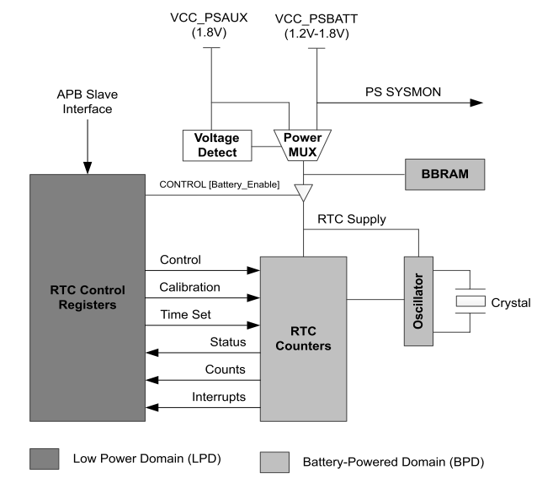

供电特性采用双电源供电，VCC_PSAUX 优先，断电时自动切换至VCC_PSBATT电池供电，保证持续计时。

核心功能支持闹钟设置与周期性中断输出。

三级计数器架构

32 位秒计数器：记录基准时间秒数，每秒自动加 1，初始值由系统时钟驱动写入。

16 位 tick 计数器：基于 32KHz 晶振计时，触发 32 位计数器加 1，复位时产生中断信号。

4 位分数计数器：为 16 位计数器提供精度校准，补偿计时误差。

作为 SOC 中断桥接与仲裁核心，统一收集所有外设中断信号，按优先级仲裁后，将有效中断发送至 CPU 处理。寄存器配置可参考UG1085、UG1087 官方文档。

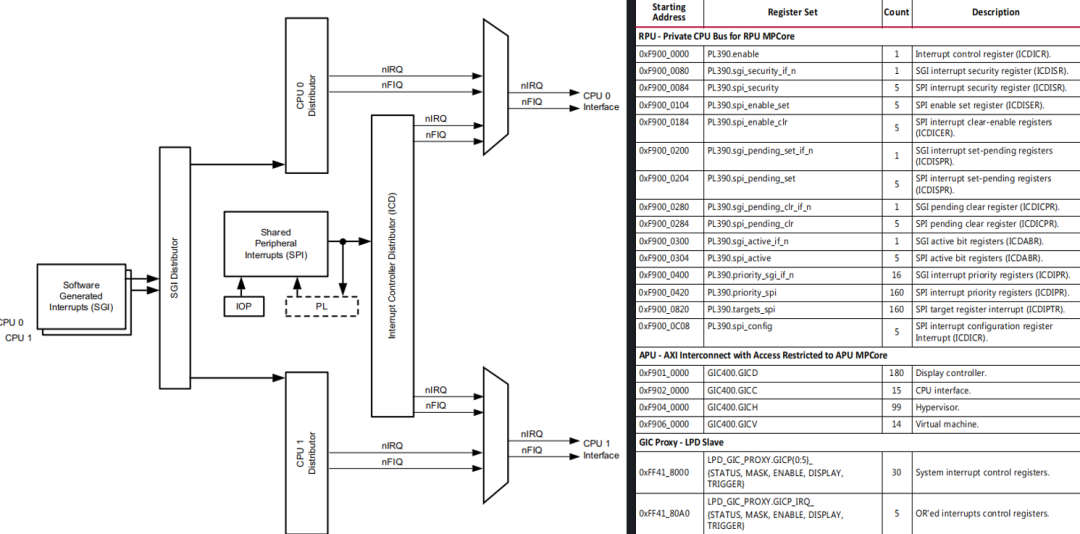

RPU GIC 框架中断源分类

SGI 软件中断：共 16 个，CPU 可通过写寄存器主动触发，可发送至多核心。

SPI 中断：约 160 个，可路由至 CPU/PL 端，同一时间仅单核心执行。

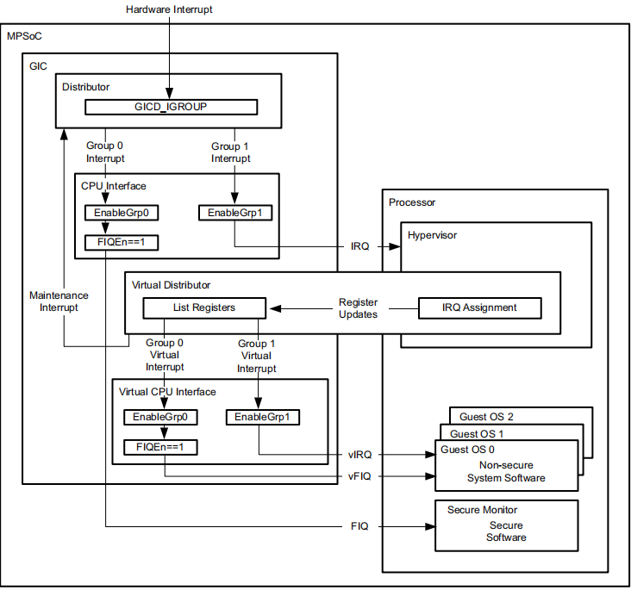

APU GIC 框架中断分组处理

组 0 处理安全中断

组 1 处理非安全中断

*内置虚拟分发器与虚拟中断接口，可模拟 GIC 处理中断信号

初始化中断异常

注册中断服务函数

在 GIC 中按中断号使能 RTC 中断

使能 RTC 外设中断（关键：GIC 使能 + 外设使能两步缺一不可）

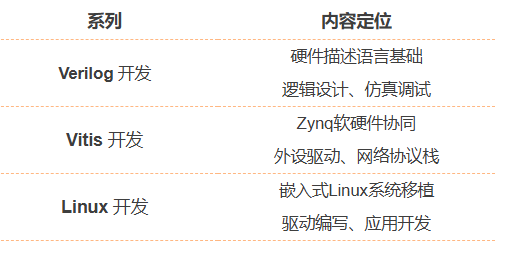

更多细节欢迎关注我们黑金云课堂全年免费直播课，四月直播日历,我们将在每周二、三、四，同步推进 Verilog开发、Vitis开发、Linux开发三大系列，带你从零开始，稳扎稳打掌握 FPGA 开发全流程！
