从电流效率到信号完整性：低功耗光耦隔离技术全维度解析

在碳中和与全球能源转型的宏大背景下，“低功耗”已不再仅仅是一个技术指标，而是衡量电子产品核心竞争力的生命线。从工业互联网的数万个传感器节点，到新能源汽车精密冗余的电池管理系统（BMS），再到偏远地区的物联网监控设备，如何以更低的能量损耗实现更高的信号隔离质量，成为了半导体行业攻坚的重点。

本文将深入探讨低功耗光耦隔离技术的技术原理、核心优势、应用场景以及国产化替代趋势。

一、技术底层：为何光耦需要“低功耗”？

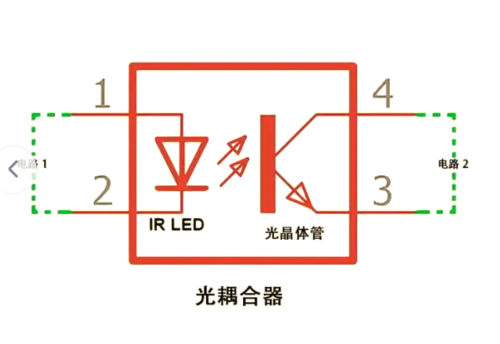

传统光耦（如经典的PC817系列）在工作时，输入端的红外发光二极管（LED）通常需要10mA甚至更高的电流才能确保输出端稳定饱和。在设备数量庞大或依靠电池供电的系统中，这种“高功耗”会带来三个致命痛点：

系统发热：在密集的PCB布局中，数百只光耦产生的热量会加速电解电容等元器件的老化。

电源负担：为了驱动高功耗光耦，系统必须配备更大体积的DCDC转换器。

能量效率：在24小时运行的工业网关或储能系统中，累积的电能损耗极其可观。

低功耗光耦隔离技术通过优化内部LED的发光效率和提高受光侧的灵敏度（电流传输比CTR的提升），将驱动电流从10mA级成功降低至0.1mA-2mA量级，实现了性能与能耗的质变。

二、低功耗光耦的核心性能特点

1.卓越的电流传输比（CTR）一致性低功耗技术的核心在于“以弱控强”。通过采用高性能的砷化铝镓（AlGaAs）LED，这种光耦在极低的输入电流下依然能保持较高的CTR，确保了信号传输的完整性，不会因为电流减小而导致逻辑电平判断失误。

2.极高的共模抑制比（CMTI）在低功耗运行状态下，系统更容易受到瞬态噪声的影响。先进的低功耗光耦内置了法拉第屏蔽层，使其CMTI达到15kVs甚至更高，确保在电机变频器等高噪声环境下，信号传输依然稳如磐石。

3.低温升与高稳定性由于驱动电流极小，器件自身的焦耳热大幅减少。这不仅延长了LED的光衰周期（提高产品寿命），还降低了由于温度漂移导致的参数变化，这对于出海到极热地区的工控产品尤为重要。

三、典型应用场景

低功耗技术的舞台

1.新能源汽车BMS（电池管理系统）在BMS的电压监测和被动均衡电路中，隔离器件必须长期处于待机或工作状态。低功耗光耦（如PhotoMOS型低功耗驱动）可以在几乎不消耗动力电池电量的前提下，完成高压隔离检测，防止电池在停放过程中因静态电流过大而过度放电。2.工业4.0 智能传感器与微功耗PLC在分布式I/O模块中，信号通道可能多达上百路。采用低功耗光耦后，系统整体功耗可下降$60\%-80\%$，使设备能够完全通过总线供电（PoE或4-20mA环路供电），无需额外拉设电源线。3.智能电表与远程监控这些设备通常安装在户外且需要工作十年以上。低功耗技术能显著降低备用电池的压力，确保在断电情况下仍能实现关键数据的远传。

四、选型策略

如何识别真正的“低功耗”？对于采购经理和工程师而言，选型时不能仅看型号，需关注以下关键参数：输入触发电流(IFT)：优先选择1mA以下的产品。低电流下的CTR：检查在0.5mA时的CTR表现，而非仅仅看5mA时的标称值。传播延迟(PropagationDelay)：某些低功耗型号会以牺牲速度为代价，高速通讯应用中需平衡这两者。安规认证：针对贴牌（OEM）和出海业务，UL,VDE,CQC认证是衡量产品是否达到国际节能环保标准的硬指标。

五、行业前瞻：国产替代的“绿色先锋”

在2026年的当下，以先进光半导体(APS)、奥伦德(ORIENT)为代表的国产领军厂家，已在低功耗光耦领域取得了重大突破。

以往博通（Broadcom/Avago）独霸的微功耗隔离器市场，现在已被国产高性能方案平替。国产方案不仅实现了Pin-to-Pin兼容，更针对中国出海企业的贴牌需求，在供应链柔性和定制化开发上展现了极高的效率。

六、结语

低功耗光耦隔离技术看似只是微小的参数改进，实则是实现绿色电子和智能化转型的关键基石。它在方寸之间，通过对光影的极致控制，不仅筑起了高压隔离的安全屏障，更通过对每一微安电能的精打细算，守护着系统的持久运行。

对于正积极参与全球化竞争的中国工控与新能源企业而言，拥抱低功耗隔离技术，不仅是降低系统热量、提升产品寿命的技术手段，更是顺应全球低碳趋势、实现降本增效的战略选择。
