CAN转Modbus TCP工业通讯网关实现汇川PLC与现场设备通讯应用案例

一、项目背景：解决协议不兼容难题

在工业自动化现场，大量执行器、传感器、智能仪表等设备采用CAN总线通讯，而主流PLC控制系统普遍支持Modbus TCP 以太网协议，两类总线协议不兼容，易形成数据孤岛，导致设备无法接入统一控制系统，制约产线自动化升级。本案例采用CAN转Modbus TCP协议网关，实现主流PLC与CAN总线现场设备的稳定通讯，解决新旧设备兼容、数据互通难题，兼顾成本与效率，适配工业现场复杂工况。

二、项目应用场景与设备配置

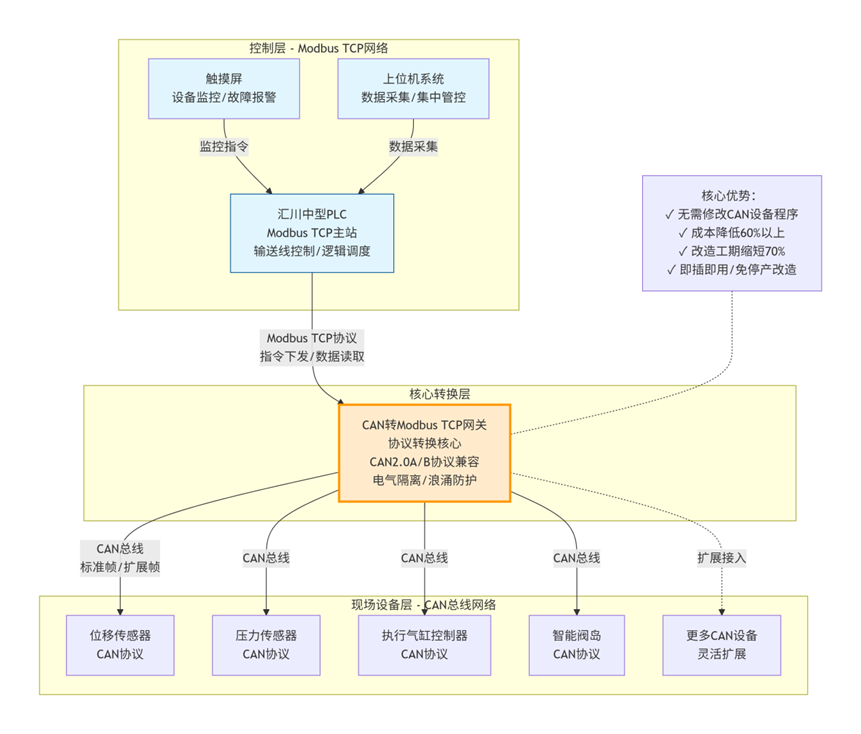

本项目应用于某自动化输送生产线，主控单元采用汇川中型PLC，仅支持Modbus TCP以太网通讯；现场配备多台CAN总线型设备，包括位移传感器、压力传感器、执行气缸控制器及智能阀岛，所有现场设备均仅支持CAN协议，无法直接与PLC建立通讯。

为避免整体更换设备造成的成本浪费和停产风险，选用工业级CAN转Modbus TCP协议转换网关，搭建PLC与CAN现场设备的通讯桥梁，实现数据交互、指令下发与设备控制，无需修改原有设备程序，最大限度利用现有资源。

三、网关工作原理与功能实现

（一）协议转换逻辑

网关一端接入现场CAN总线设备，兼容CAN2.0A/B协议，支持标准帧、扩展帧传输，可灵活调整波特率，匹配现场所有CAN设备；另一端通过以太网与PLC连接，将CAN总线数据实时转换为Modbus TCP协议数据，实现PLC对CAN设备的直接控制。

（二）核心功能保障

协议转换：将CAN总线报文转换为Modbus TCP协议数据，确保PLC可直接读取、控制现场设备；

抗干扰设计：具备电气隔离、浪涌防护、静电防护功能，抵御车间电磁干扰，保障复杂工况下通讯稳定；

便捷运维：支持寄存器灵活映射，无需修改原有CAN设备程序，即插即用，大幅缩短调试周期。

四、项目实施效果与应用价值

（一）通讯稳定性

系统搭建完成后，PLC通过网关可实时读取CAN设备的运行数据，下发控制指令，通讯响应快速，无数据延迟、丢包现象，满足生产线连续运行需求。

（二）成本与效率优势

相较于整体更换CAN设备、重新搭建控制系统的方案，本方案成本降低60%以上，改造工期缩短70%，无需停产，有效减少生产损失。

（三）管理提升

实现PLC对现场所有设备的集中管控，通过触摸屏可实时查看设备运行状态、故障报警信息，减少人工巡检工作量，提升产线自动化管理水平，为后续数字化升级奠定基础。

五、案例总结

本案例通过CAN转Modbus TCP网关模块，成功解决了PLC与CAN现场设备的协议兼容问题，打通了数据互通壁垒，实现了设备集中控制、数据实时采集与指令下发。方案兼顾稳定性与经济性，既避免了设备浪费，又提升了产线自动化水平，验证了网关在工业现场的实用性与可靠性，为同类老旧产线升级、多协议设备互联互通提供了可复制的解决方案。
