一、行业背景与项目概况
1.1 行业背景与核心需求
空调压缩机作为空调制冷系统的核心部件，其装配精度直接影响整机能效、噪音水平与使用寿命，家电制造行业对压缩机生产线提出精细化管控要求：
一是实现泵体、转子、阀片、密封组件的高精度装配，严控力矩紧固、同轴度、密封压力等核心参数；
二是实现现场工位操作与中控室远程监控协同，实时同步装配数据，减少人工干预；
三是建立全流程生产数据追溯体系，满足家电行业质量管控与售后溯源要求；
四是适配空调零部件车间设备密集、机械振动强、粉尘与冷媒残留多的恶劣工况，解决传统有线布线易损坏、维护成本高的问题。
国内多家空调制造企业的老旧生产线仍采用三菱Q系列圆口PLC作为核心控制器，该型号PLC仅配备RS-232圆形串口，无以太网接口，仅支持MELSEC、Modbus RTU协议，无法对接以太网终端、实现多设备协同通讯与远程运维，成为压缩机生产线智能化升级的关键瓶颈。
1.2 项目概况
本项目为某大型家电企业空调旋转式压缩机自动化装配生产线升级工程，生产线全长70米，专注于家用空调压缩机的自动化装配与性能检测，核心配置与工况如下：
核心控制单元：三菱Q系列圆口PLC（Q02CPU），仅1路RS-232圆形DB9串口，负责压缩机转子压装、螺栓紧固、密封检测、性能调试的逻辑控制，无以太网接口，不支持多设备并发通讯；
现场监控终端：Modbus TCP工业触摸屏，分布于各装配工位，用于参数调试、设备状态监控与异常报警，仅支持以太网通讯；
上位管理系统：中控室工控机+组态王SCADA系统，基于Modbus TCP协议，实现生产数据采集、工艺参数追溯、生产报表自动生成，需远程监控PLC运行状态；
工况特征：生产线24小时连续运转，车间机械振动强、粉尘较多、存在冷媒残留，设备布局密集，有线线缆易受振动磨损与介质腐蚀，且禁止长时间停产改造，要求快速部署、不影响正常生产。
1.3 项目核心目标
依托远创智控YC8000-Q-S无线以太网模块，打通三菱Q系列圆口PLC与触摸屏、上位机的无线通讯链路，实现多设备双向并发通讯；
实现PLC程序无线远程下载、上载与在线调试，替代现场有线接线操作，降低运维成本与生产中断风险；
不修改PLC原有控制程序，采用即插即用设计快速部署，实现不停产升级；
完成装配过程数据自动采集与全流程追溯，提升压缩机装配精度与质量管控水平。
二、项目痛点、选型与实施过程
2.1 核心技术痛点
协议与接口双重壁垒：PLC采用RS-232串口+MELSEC/Modbus RTU协议，触摸屏、上位机采用Modbus TCP以太网协议，协议与接口不兼容无法直连；PLC单一圆形串口无法满足现场操作、远程管控、程序调试的并发访问，形成数据孤岛，装配参数无法实时上传。
布线困难、运维成本高：车间设备密集、振动强烈，有线布线施工难度大、周期长，线缆易受振动磨损、粉尘与冷媒侵蚀，后期维护频繁；传统PLC调试需技术人员现场接线，单次运维耗时2.2小时，月均运维成本4900元；更换带网口新型PLC需投入8.3万元，且停产7.5小时以上，综合损失巨大。
管控精度不足、数据追溯缺失：压缩机装配关键参数依赖人工巡检记录，误差率达3.8%，易导致密封不严、同轴度偏差等问题，产品返工率高；无数字化追溯体系，无法快速定位质量隐患、优化装配工艺。
2.2 方案选型
经多轮技术论证与现场测试，项目选用远创智控YC8000-Q-S以太网模块（无线版）作为核心通讯转换设备，该模块专为三菱Q系列圆口PLC定制，核心优势完美适配空调压缩机生产线需求：
无线+有线双适配，集成专用圆口、复用串口与以太网口，支持最大10个上位机无线连接，可同时对接触摸屏、上位机、编程电脑，不占用PLC原生串口；
自动完成MELSEC/Modbus RTU与Modbus TCP协议双向透明转换，无需开发通讯程序，即插即用；
工业级设计，-10~70℃宽温运行，抗振动、防尘、抗冷媒腐蚀，无线传输距离150米，MTBF超10万小时；
支持WEB页面与专用配置工具无线调试，PLC直接供电，导轨式安装，部署便捷。
2.3 实施过程
硬件安装：利用生产线午休间隙断电操作，将YC8000-Q-S模块安装于35mm标准导轨，用专用RS-232线对接PLC圆口，触摸屏接入模块复用串口，车间顶部部署无线AP并做好防尘防腐蚀防护；
无线网络组网：配置无线AP搭建车间专用局域网，将模块、上位机接入同一网络，统一IP网段，无需铺设有线线缆；
参数配置：系统上电后，通过浏览器访问模块默认IP，自动识别PLC型号与参数，开启无线功能，配置协议转换模式，无需修改PLC程序；
联调测试：通过GX Works2无线远程调试PLC程序，验证触摸屏参数读写功能，测试上位机数据采集与追溯功能，全程耗时1.5小时，完成不停产升级。
三、网关功能介绍
远创智控YC8000-Q-S是三菱Q系列圆口PLC专用无线串口转以太网网关，核心功能深度适配空调压缩机装配场景：
核心协议转换：实现RS-232串口与以太网TCP/IP数据双向透明传输，完成MELSEC/Modbus RTU转Modbus TCP，打通设备与管控层数据链路；
无线多设备并发：支持10路上位机无线连接，同时满足工位触摸屏、中控上位机、远程编程设备的访问需求，兼容主流SCADA与工业触摸屏；
便捷运维监控：WEB与专用工具双配置模式，自带运行状态指示灯，支持远程故障诊断与固件在线升级，减少现场运维频次；
工业级安全适配：数据加密传输，抗干扰、防尘、防腐蚀，低功耗设计，适配生产线24小时连续运行工况。
四、技术架构设计

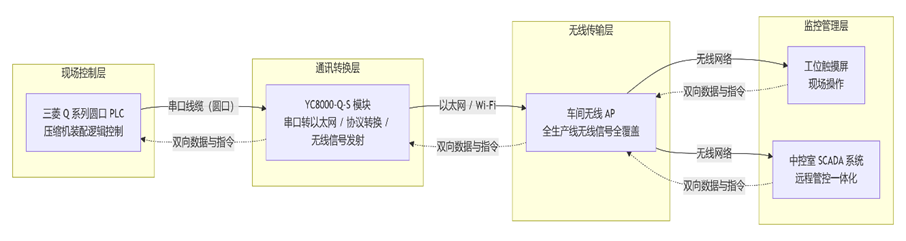

系统采用现场控制层+通讯转换层+无线传输层+监控管理层四层架构：
现场控制层：三菱Q系列圆口PLC，负责压缩机装配逻辑控制；
通讯转换层：YC8000-Q-S模块，完成串口转以太网、协议转换与无线信号发射；
无线传输层：车间无线AP，实现全生产线无线信号全覆盖；
监控管理层：工位触摸屏+中控室SCADA系统，实现现场操作与远程管控一体化。
五、应用效果与项目价值
改造后生产线实现全方位升级：通讯层面，彻底打破协议与接口壁垒，无线通讯稳定无中断；运维层面，远程调试替代现场操作，运维时间缩短82%，月均运维成本降至750元；质量层面，装配参数自动采集，误差率降至0.2%以下，产品返工率下降62%，完全满足家电行业质量追溯与精细化管控要求。
六、项目结论
本项目通过引入远创智控YC8000-Q-S无线以太网模块，成功破解三菱Q系列圆口PLC在空调压缩机生产线装配中协议不兼容、串口资源匮乏、布线困难、运维低效、管控精度不足等核心痛点。方案无需修改PLC原有程序，具备改造成本低、部署快、运维便捷、工业级稳定性强的优势，既满足家电行业智能化、精细化管控需求，又保障生产线24小时连续稳定运行，实现降本增效与质量升级。
该案例为家电制造及离散制造行业老旧PLC无线网络化改造提供了成熟可行的工程方案，未来随着网关技术持续迭代，将持续赋能家电制造行业向高端化、智能化、数字化转型，助力制造业高质量发展。
