横河AQ6374光谱分析仪 空间光接口，耦合效率高，适应性强

科瑞杰-医疗设备检定机构需要对所有即将上市的器械与设备进行检测，确定设备的各项参数是否符合国家标准和误差要求。

当前，医疗设备中涉及到激光器的产品越来越多，而且涵盖的波长范围也非常广。检定机构需要一套专门用于激光设备或者亮度较低光源的光波测试系统，用以测量其光谱参数。

同时，由于设备检定检测工作的特殊性和待测设备光谱的广泛性，亟需波长范围更大，性能更高的光波测量仪表。

01医疗设备

目标行业

02医疗设备国家标准检测

目标市场

03医疗设备的激光器和光源测试

目标应用

医疗设备检测特点

医疗设备常用激光器涉及的波长范围极宽，涵盖了从可见光至近中红外的多个波段。比如用于手术照明的白光LED、用于伤口恢复的红外激光理疗仪等等。

除了波长范围宽，这些设备还有类型众多、输出方式繁杂、测试信号耦合难度高等特点。所以就要求测试设备要具备极强的通用性，能够快速方便地进行空间光的耦合测试。同时医疗设备的输出功率比较小，因此对空间光耦合接口的效率和测试仪表的弱信号探测能力也提出了极高要求。

测试示例

图①为样机试用现场，从图中可以看出待测设备为激光理疗仪，输出口为直径15cm左右的圆孔，输出方式为直接发光。

针对这种设备，必须要有一种能够接收空间光的光谱仪才能够进行测试。同时，由于光斑很大，耦合效率低，所以对于光谱仪的灵敏度要求也比较高。

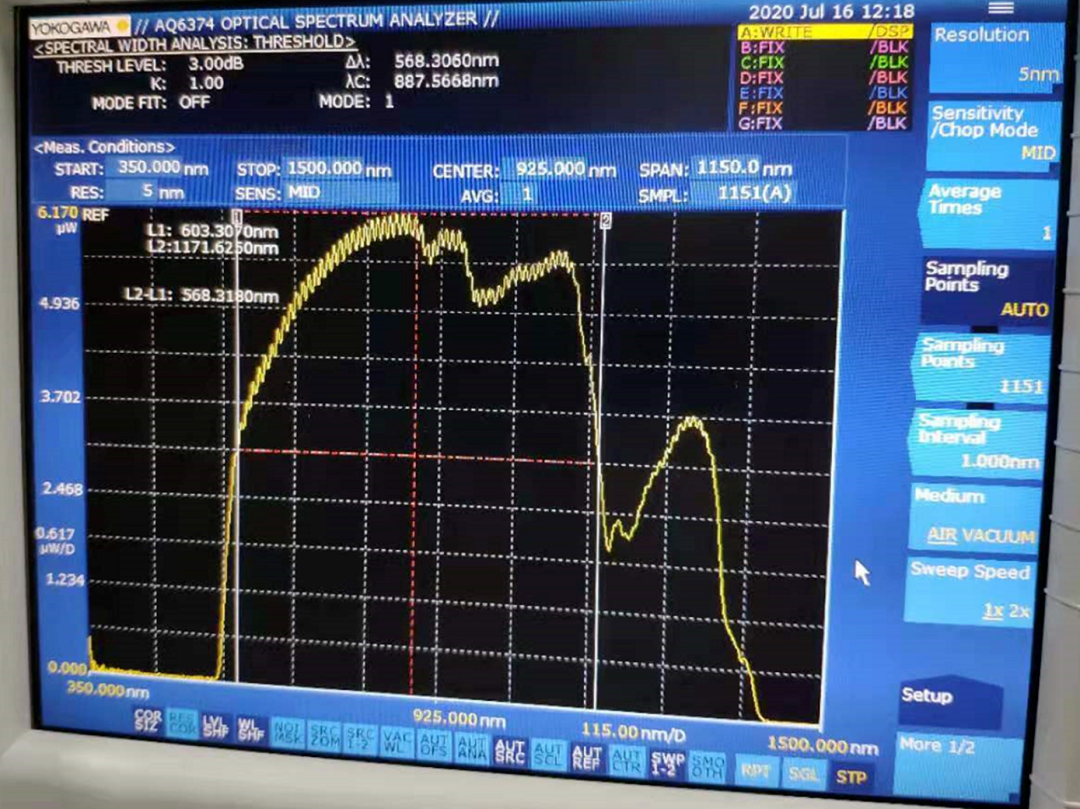

图为光谱仪距离理疗仪约1米位置，直接接收空间光进行测试得到的结果，未通过任何耦合器件。通过测试可以看出，横河光谱仪非常适合用于这种复杂的工作环境，对于待测设备的兼容性很高，对测试环境的适应性强。

横河光谱仪测试方案

针对该需求中的难点，我们向客户推荐了AQ6374+AQ6376的测试方案，该方案具有以下显著优势：

1、能够实现可见光波段至3μm中红外波段的无缝覆盖，达到宽测量范围的要求。

2、横河产品特有的自由空间光输入可以支持多种耦合方式输入，包括使用光纤准直器或直接以空间光方式输入进行测试。

测试步骤设计

选择AQ6374+AQ6376的组合，实现较宽且连续的测试范围。

通过上位机软件来统一控制两台光谱仪，并将两台设备的光谱合成在一个文件。

方案可行性

该系统的光谱仪都是由横河公司出品，并且外形相似，通信指令相同。在系统搭建中，只需要一套控制指令，安装在一个外形规整的服务器架上即可。计算机下发控制指令，可以控制光谱仪进行参数设置、曲线扫描、结果分析和文件上传等操作。

光谱仪返回的测量结果可以是表格形式（*.csv文件），通过Excel即可打开查看，上位机软件可以轻松地将两台仪表的曲线进行合并处理。

上述测试方案涉及的横河光谱仪技术参数：

​

横河光谱仪系列产品的普遍优势特征

空间光接口，耦合效率高，适应性强。

灵敏度高，能够测试非常弱小的待测信号。

覆盖范围宽，扩展性强。随着AQ6377等新机型的推出，用户可以直接将系统的覆盖波段进行升级。
