横河功率分析仪出现电压电流测量值都正确，但是功率值不正确的原因及应对措施

可能的原因及应对措施1

出现原因：

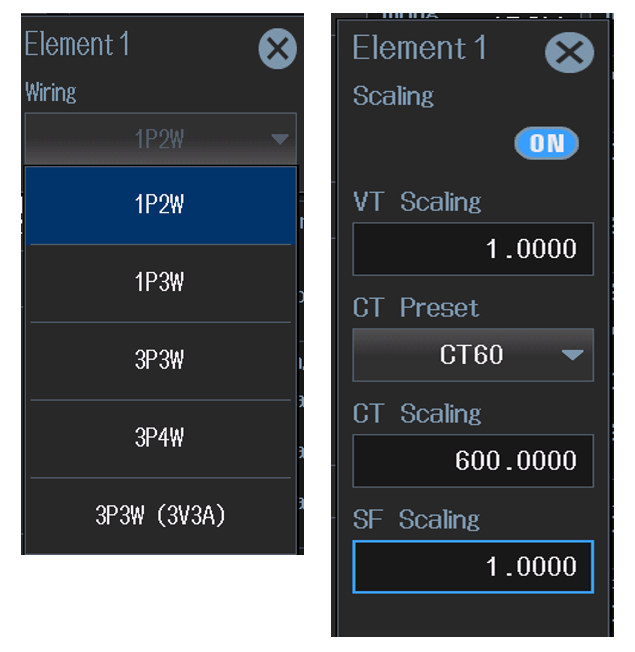

接线方式设置跟实际不相符，变比中功率倍数SF是否设置正确.

应对措施：

将接线方式设置为正确的接线方式，功率倍数SF一般情况下默认为1。

可能的原因及应对措施2

出现原因：

接线方式错误，没有按照接线图进行正确的接线，尤其时3P3W（3V3A）的接法。

应对措施：

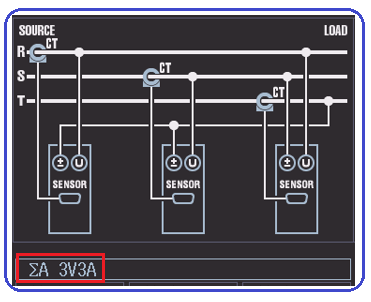

按照所选择的接线方式进行正确的接线，比如3P3W（3V3A）的接线中，首先要确定好U、V、W三相，其次确认电压的接线是不是按照接线图上UW、VW、UV进行连接，电流也是相应的U、V、W三相电流，并且三个电流传感器的流向也需要注意保持一致，按照箭头指示从源到负载的流向。

可能的原因及应对措施3

出现原因：

理解上的偏差，以为测试结果有错误。

应对措施：

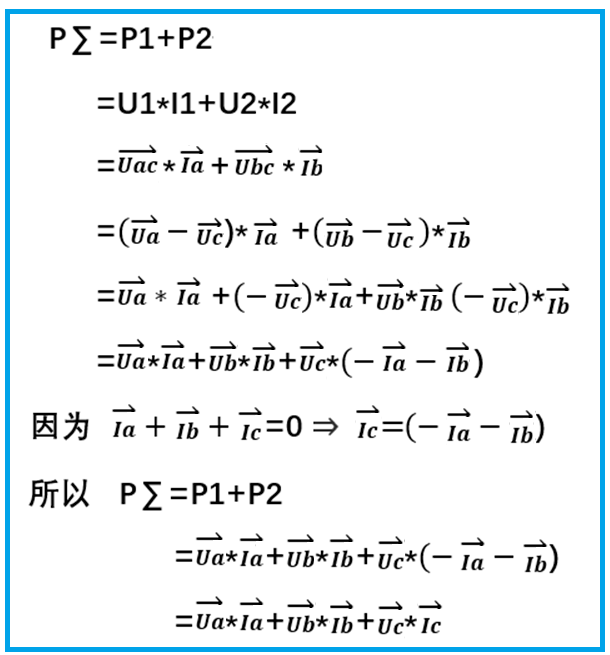

在常规三相四线制（3P4W）的测试中，三相系统内的每个单相功率几乎相同，总功率等于三相功率之和，而在3P3W（3V3A）的三相系统测试中，我们会发现三个单相的功率各不相同，并且功率值可能还会有正负，这都是正常的，在3V3A这种接线方式中，我们要看的是三相系统总的功率是不是正确的，而且在3V3A的接线系统中总功率PΣ=P1+P2。
