一、FIFO 基础概念

定义：FIFO（First In First Out）是一种先进先出的数据缓冲结构，先写入的数据先被读出。

1. 核心特性

读写顺序一致

支持同时读写

提供空（empty）和满（full）状态指示

2. 与 RAM/ 寄存器的区别

FIFO 自动管理指针，无需地址控制，适合顺序访问和速率匹配。

3. 核心价值

跨时钟域（CDC）：消除亚稳态风险

数据缓冲：解耦生产与消费

速率匹配：协调不同数据速率模块

4. 类型

同步 FIFO：读写同钟，设计简单，用于同频域缓冲

异步 FIFO：读写独立时钟，用于跨时钟域传输（重点）

二、FIFO 结构原理

存储单元：通常由 RAM 或 BRAM 实现，配合读写指针进行顺序访问。

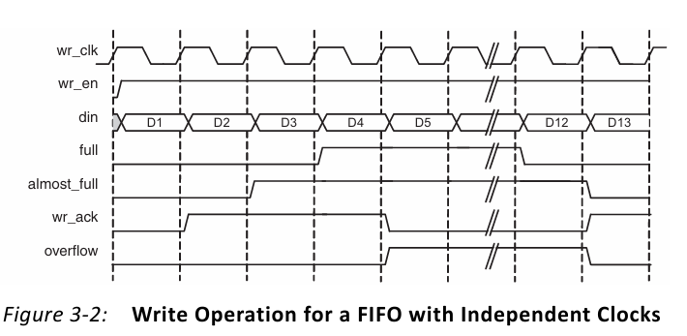

写操作：

写使能（wr_en）+ 时钟上升沿触发

写前需检查 full 信号，避免溢出

写指针自动递增（环形地址）

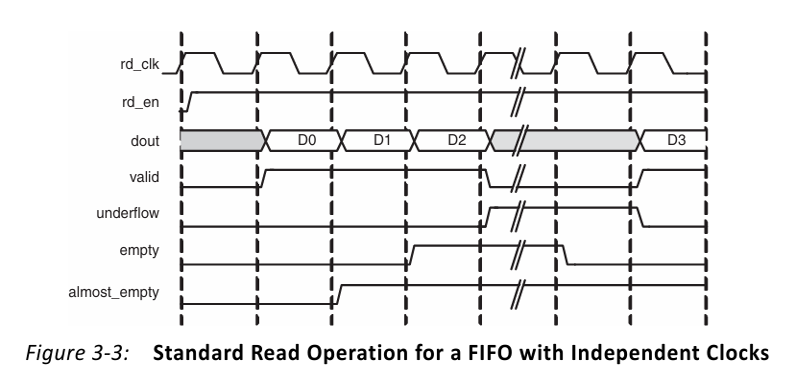

读操作：

读使能（rd_en）+ 时钟上升沿

读前需检查 empty 信号，避免读空

Standard 模式下，读使能后数据延迟一拍出现

三、异步 FIFO 核心技术（重点★）

必要性：解决跨时钟域的亚稳态问题，避免数据采样错误。

Gray 码（格雷码）：

相邻数值仅变化 1 bit，适合跨时钟域传输

即使发生亚稳态，也仅导致单 bit 错误

同步器：

双触发器（2FF）同步器，降低亚稳态传播概率

写指针（gray 码）同步到读时钟域，用于判断空

读指针（gray 码）同步到写时钟域，用于判断满

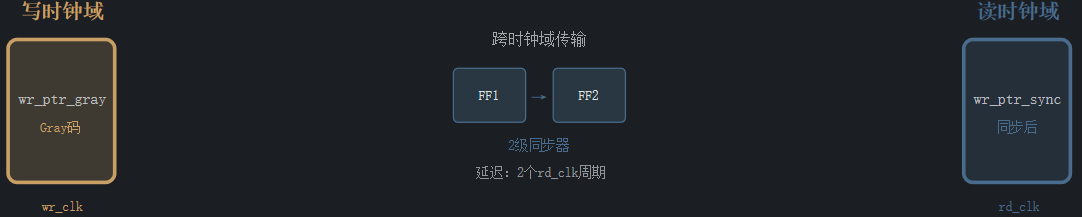

（同步器结构图）

四、Vivado FIFO IP 使用

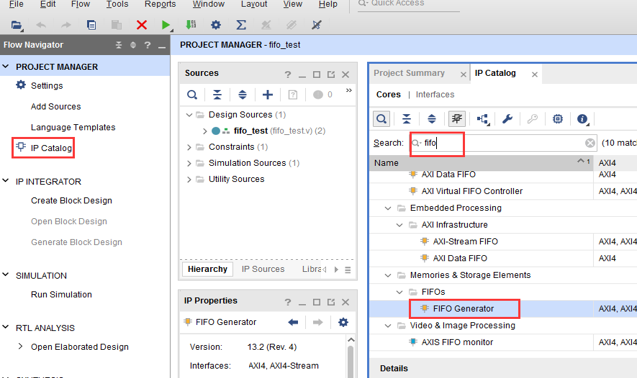

推荐方式：工程中 99% 使用 FIFO Generator IP，成熟可靠。

支持类型：同步 FIFO、异步 FIFO、AXI 接口 FIFO

关键参数：

数据宽度（1~4096 bit）

FIFO 深度（16~4M words）

实现方式：BRAM、分布式 RAM、移位寄存器

重要信号：

写端口：wr_clk, wr_en, din, full, almost_full

读端口：rd_clk, rd_en, dout, empty, almost_empty

工程要点：

用 almost_full 做写流控，almost_empty 做读准备

避免数据丢失

五、工程实战要点

典型应用：

ADC 数据缓存（跨时钟域）

视频流行 / 帧缓冲

DMA 数据通道（以太网、PCIe、USB）

设计注意事项：

明确时钟域，跨域必用异步 FIFO

深度计算公式：Depth = Burst × (1 - rd_rate/wr_rate)，并留余量

延迟控制：异步 FIFO 有 2~3 拍同步延迟，实时系统可选 FWFT 模式

常见问题排查：

数据丢失 → 忽略 full 或深度不足

读写不同步 → Gray 码或同步器问题

full / empty 误用 → full 用于写，empty 用于读

六、核心总结

FIFO 本质 = RAM + 指针

异步 FIFO 核心 = Gray 码 + 同步器

FIFO 主要用于：速率匹配、数据缓冲、跨时钟域传输

掌握 FIFO 是数字系统设计的基础，工程中优先使用 IP 核，关注控制信号（full / empty / almost）的正确使用。

UART 通信原理

一、UART 通信原理

1.1 UART 简介

UART 全称通用异步收发器（Universal Asynchronous Receiver Transmitter），是一种串行、异步、全双工的通信协议，是 FPGA 数字系统设计中最基础、最常用的底层串口通信方式。

核心特点：

异步通信，无需时钟线同步，收发双方通过约定的波特率实现同步

极简硬件，仅需 TX（发送）、RX（接收）两根信号线加 GND 即可完成通信

开发门槛低，易于实现

常作为系统调试工具，用于打印运行状态与日志

典型应用场景：

实现 FPGA 与 PC、单片机等异构芯片的数据互联

系统调试阶段打印运行日志、状态信息

通过串口完成 Boot 加载，下载 FPGA 程序

连接 GPS、温湿度计等支持串口协议的外设

1.2 UART 通信基础

通信结构：包含发送端（将并行数据转换为串行数据流）、接收端（将串行数据还原为并行数据）、波特率发生器（产生同步时钟），可选 FIFO 缓存用于缓冲数据防止溢出。

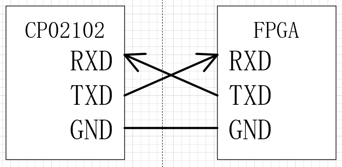

硬件连接：采用交叉互联方式，设备 A 的 TX 连接设备 B 的 RX，反之亦然；必须共地，保证双方参考电平一致。FPGA 开发板通常通过 USB 转串口模块与 PC 通信。

通信方式：支持单工（单向传输）、半双工（双向分时传输）。UART 标准模式为全双工，数据可同时双向独立传输，通信效率最高。

1.3 UART 数据帧格式

数据帧组成：1 位起始位（低电平，标志数据帧开始）、7-8 位数据位（承载有效信息）、0 或 1 位校验位（用于简单错误检测）、1/1.5/2 位停止位（高电平，标志帧结束）。常用配置为 8N1（8 数据位、无校验、1 停止位）。

波特率：指每秒传输的码元符号个数。UART 中每个码元对应 1 比特，故波特率近似等于比特率，代表传输速率。常见标准有 9600、115200 等。FPGA 中通过对系统时钟分频实现，例如 200MHz 系统时钟实现 115200 波特率，分频系数约为 1736。

1.4 UART 发送原理

发送流程：空闲状态下 TX 线保持高电平。发送时先拉低 TX 线一个波特率周期作为起始位，随后依次发送低位优先的 8 位数据位，最后拉高 TX 线作为停止位，完成一帧传输。

状态机设计：通过有限状态机（FSM）实现发送逻辑，包含空闲（等待发送请求）、起始位、数据发送、停止位四个核心状态，保证流程清晰可控。

串并转换：通过移位寄存器实现。将输入的并行数据加载到寄存器中，在波特率时钟驱动下逐位移出，从 TX 引脚串行输出，完成并行到串行的转换。

1.5 UART 接收原理

接收流程：持续监测 RX 线，检测到高到低的跳变判定为起始位；随后在每个数据位的中间位置采样，逐位接收并拼接为并行数据；最后校验停止位，确认数据帧的完整性。

状态机设计：包含空闲（等待起始位）、起始位等待、数据接收、停止位、数据输出五个状态，完成接收流程的控制。

过采样技术：采用 16 倍波特率的高频时钟对 RX 信号进行采样，在每个比特周期的中间位置完成最终采样，避开信号跳变的不稳定区，有效抗干扰，容忍一定的波特率误差，大幅降低误码率。

二、工程搭建与仿真调试

2.1 工程搭建

开发环境：使用 Xilinx Vivado 作为 FPGA 集成开发环境，仿真工具采用官方自带的 Vivado Simulator（XSIM）。

硬件平台：基于 AX7102 开发板，核心为 Xilinx Artix-7 系列 XC7A100T FPGA，板载 USB 转 UART 和 RS232 UART 两种串口接口。

目录结构：采用模块化规范目录，rtl/ 目录存放 Verilog 源码，sim/ 目录存放 Testbench 仿真文件，ip/ 目录存放 IP 核，同时包含引脚约束文件。

2.2 模块逻辑设计

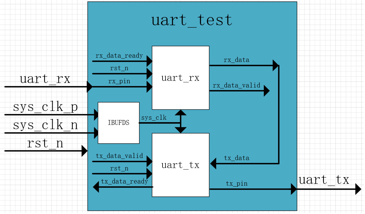

发送模块（uart_tx）：输入包含系统时钟、复位、8 位待发送并行数据、发送使能；输出包含串行 TX 信号、发送忙状态指示。核心逻辑为波特率计数器控制发送频率、位计数器记录发送进度、状态机控制流程，通过移位寄存器实现数据逐位串行输出。

接收模块（uart_rx）：输入包含系统时钟、复位、串行 RX 信号；输出包含 8 位并行接收数据、接收完成指示。核心逻辑为检测起始位下降沿，通过 16 倍过采样在比特中间位置采样，利用移位寄存器将串行数据拼接为并行字节，同时处理波特率误差、停止位校验、噪声过滤等异常情况。

2.3 顶层设计与约束

顶层模块：作为系统枢纽，实例化发送、接收、波特率发生器子模块，完成各模块的信号互联，整合为完整的 UART 系统。

时钟与复位：推荐使用 PLL IP 核产生低抖动的系统时钟，采用同步复位逻辑，避免亚稳态问题。

2.4 仿真验证

Testbench 搭建：编写 Testbench 代码模拟外部运行环境，产生稳定的时钟、复位信号，向被测模块提供输入激励，验证设计的功能是否符合预期。

收发仿真：发送仿真中，模拟发送使能与并行数据，验证 TX 输出的帧结构、波特率是否符合协议规范；接收仿真中，模拟串行输入信号，验证模块能否正确恢复并行数据，以及接收完成信号的时序是否正确。

波形分析：通过仿真波形检查状态机的状态跳转、计数器的工作情况，分析内部信号，定位深层逻辑问题，确认数据收发的正确性。

2.5 上板调试

程序下载：连接开发板与 PC，安装 USB 转串口驱动，在设备管理器中确认 COM 口；完成代码综合、布局布线后生成比特流文件，通过 JTAG 调试器将程序下载到 FPGA 中运行。

回环测试：通过软件回环（将接收数据直接转发给发送模块）或硬件回环（短接 TX 与 RX 引脚），验证 PC 发送的数据能否被原样回显，以此确认 UART 功能是否正常。

2.6 常见问题排查

串口乱码：原因是波特率不匹配或时钟误差导致波特率偏差。解决方法为检查两端波特率配置，确保 FPGA 使用准确的时钟源。

无法接收数据：原因是 TX 与 RX 引脚接反、双方未共地导致参考电平不一致。解决方法为检查硬件连线，确保 GND 可靠连接。

数据丢失：原因是数据接收过快导致 FIFO 溢出、主程序处理不及时未及时读取缓存。解决方法为增加 FIFO 深度，优化数据处理逻辑。

仿真正常但上板失败：原因是引脚约束错误、IO 电平标准不匹配。解决方法为检查约束文件，确认 IO 电压配置正确。
