SM5339在应急电源+LED照明产品中究竟扮演什么角色？

从一块市场洼地看芯片的“全能”价值

提起电源管理芯片SM5339，很多人第一反应是移动电源。确实，移动电源是它最典型的应用场景。但在移动电源之外，还有一个正在快速增长、却被大多数设计者忽略的细分市场——带移动电源功能的应急照明产品。

这是一个很有意思的交叉品类：它既是手电筒/应急灯，又是一个功能完备的充电宝。

2025年全球LED提灯市场规模约1829百万美元，预计到2032年将接近2569百万美元，年均复合增长率4.9%。更值得关注的是，中国可充电LED袖珍手电筒市场正以年均15%的速度持续增长，到2030年市场规模有望突破50亿元人民币。

这类产品已经出现了一个明显的趋势：从“简单低价照明”向“多功能便携电气设备”升级。主流产品已经形成干电池款、USB充电款、太阳能款，以及带移动电源功能的组合款。应急灯具分类中，“移动电源应急灯具”被正式列为一类——集充电宝和照明功能于一体，可在电力中断时为手机、电脑等电子设备充电。

产品定位：当照明遇上移动电源

传统的应急手电筒方案，往往采用“充电管理芯片+升压驱动+LED驱动”的多芯片堆叠，外围器件多、开发周期长、BOM成本高。而带移动电源功能的升级款，还需要额外增加电量显示和Type-C协议识别。一套下来，通常需要4~5颗芯片。

SM5339提供了一个更优解——单SOC方案，用一颗芯片管理所有核心功能。它的静态电流典型值为35μA（最小25μA），处于较低水平；支持BC1.2识别（苹果2.4A/三星）和Type-C DRP自动识别充放电角色，无论用户插充电器自充还是给手机供电，都能达到最大2.4A充电能力；搭配82kΩ电阻和B=3950的100kΩ NTC热敏电阻精准监控电池温度，确保使用安全。

一、电源中枢：一套方案，双向管理

对于应急照明产品而言，电源管理芯片必须处理两种工作模式：

自充模式：从Type-C口输入5V给内置锂电池充电。SM5339支持最大2.4A充电电流，效率最高92%（规格书第1页标称92%，第7页内部描述为最高91%，工程设计建议按91%估算余量）。内置输入电压自适应调节，即使插入5V/1A的老旧充电头也不会被拉垮。

对外供电模式：将电池电压升压至5V输出给手机等外设充电。SM5339提供5V/2.4A升压输出，效率最高92%，可满足多数手机的标准充电需求。

一进一出，双向功率转换，全靠一颗芯片完成。

与移动电源方案的核心差异：移动电源以对外放电为主，自充为辅；而应急照明设备恰好相反——用户买它首先是当灯用，对外充电是加分项，不可能天天用它充手机。因此待机功耗和电池自耗电才是这类产品最核心的指标。

二、照明驱动：不用外接MOS，直接点灯

这是SM5339在应急照明应用中最大的差异化亮点。

KEY引脚内部可输出35mA电流驱动单颗照明LED。设计时只需要将LED阳极接BAT（串100Ω限流电阻），阴极直接接KEY引脚即可。长按按键（>2s）即可开关照明灯。

这个设计在TWS充电仓或普通移动电源中或许只是“锦上添花”，但在应急手电筒产品中，它是“本分”。SM5339连这颗照明驱动都集成了，方案可以省掉一颗LED驱动芯片和一个外置MOS管。

设计注意事项：照明LED的阳极接BAT（电池正极），而非VOUT（5V升压输出）。因为应急灯需要在关掉升压输出（不对外充电）的情况下仍然点亮照明灯。通过按键长按控制照明开关，与短按开关输出是两个独立通道。

三、Type-C智能识别：一孔走天下

应急照明产品可能被各类人群使用，插错的概率很高。

SM5339内部集成了完整的Type-C DRP逻辑。插充电器时自动识别为充电模式（Sink），插手机时自动切换为放电模式（Source）。无需用户区分输入输出口，也不需要外挂协议芯片。硬件上只需在CC1、CC2各接一颗100kΩ电阻到VBUS即可。

此外，芯片还集成了BC1.2 DCP识别功能，通过D+/D-线路自动匹配苹果2.4A和三星设备，使连接上的手机获得最大充电电流。

四、电量显示：不用LCD也能告诉用户“还剩多少”

在应急照明产品上，用户最关心的两个问题是：手电筒能不能亮，手机充电宝功能还剩多少电。

SM5339支持4/2/1路LED显示，以4灯方案为例：

放电时：按75%/50%/25%/3%档位逐级点亮，低于3%时最低位以2Hz闪烁。

充电时：按25%/50%/75%/100%档位以1Hz闪烁或常亮指示，充满后四灯常亮。

如果产品需要更精细的显示（比如18650电池的精确百分比），可以采用MCU通信模式：将LED1悬空，LED2输出0Hz~2kHz方波频率，分别对应待机、电池未连接、充电中、充满、轻载放电、低电报警、异常等状态，MCU读取后自行换算并显示到数码管或屏幕上。

与小容量移动电源的关键差异：应急灯电池容量一般比移动电源小（1000~5000mAh），转灯阈值的匹配相当重要。订货时可以和原厂沟通，根据所用电池的放电平台选择对应的转灯电压曲线组（规格书中的1/2/3/4组），确保显示准确。

五、KEY引脚三合一：一寸空间也不浪费

SM5339的KEY引脚同时承担按键检测、照明驱动和NTC温度检测三项功能，通过时分复用实现。

NTC配置：KEY引脚内部输出20μA恒流，外部并联82kΩ电阻和100kΩ热敏电阻（B=3950），芯片通过检测该引脚电压判断电池温度。

温度保护阈值如下：

充电状态下：KEY引脚电压低于0.56V（对应电池温度>45℃）或高于1.32V（对应<0℃）→ 停止充电。

放电状态下：KEY引脚电压低于0.43V（对应电池温度>55℃）或高于1.52V（对应<-20℃）→ 停止放电。

不使用NTC时，KEY引脚直接接51kΩ到地即可。

按键逻辑也灵活可选。以H模式为例：短按（50ms~2s）开启升压输出，双击（<1s内两次）关闭输出和照明，长按（>2s）开关照明灯。符合多数应急照明产品的交互习惯——单击启动充电宝功能，长按亮灯。

六、保护机制：应急场景的安全底线

应急照明产品常在恶劣环境下使用（户外、高温、严寒），保护机制是否完善直接关系到用户体验和人身安全。

输入欠压保护：VBUS<4.2V时降低或停止充电，防止拉垮弱充电器

输入过压保护：VBUS>5.5V时停止充放电，避免烧毁芯片

输出过流保护：Iout>4A持续10ms关断，1s后尝试重启

输出短路保护：Vout<4.13V持续10μs关断，1s后尝试重启

电池欠压保护：放电时VBAT<3.0V关断输出，先2Hz闪烁8秒低电报警，然后进入待机锁定，需充电至>3.2V重启

芯片过温保护：芯片内部温度>125℃停止充放电，降温40℃后自动恢复

NTC高低温保护：前文已详述，此处不赘述

需要特别说明的是：应急照明产品的充电电流一般在1A~1.5A就足够了，2.4A的充电能力留有余量，不会给低规格电池带来额外的散热压力。芯片会自动根据电池端电压和输入电压调节充电电流，工程师不需要担心“电流过大充坏电池”。

七、设计建议：如何用SM5339打造一款应急手电筒产品？

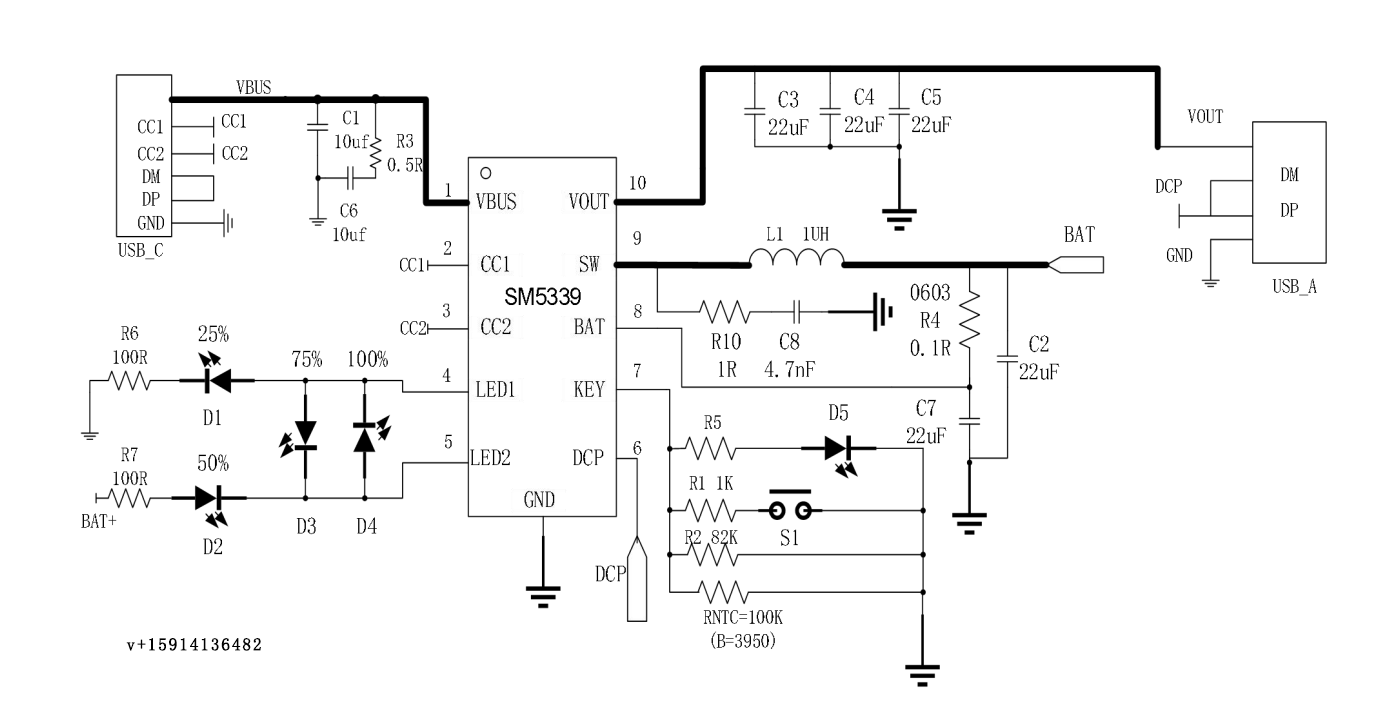

硬件选型清单

PCB布局要点（规格书第16条）

EPAD多过孔接地

BAT电容紧贴BAT引脚，走线顺序为BAT→电容→电阻→电池正极

RC吸收网络紧贴SW引脚放置

电感下方避免敏感信号（如CC线、D+/-）

大电流走线（BAT、VOUT、GND）宽度≥2mm

设计注意事项

电池容量适配：应急灯电池容量通常较小（1000~5000mAh），充电电流保持2.4A上限可能过剩，但芯片自适应调节会自动降流，无需额外配置。

转灯电压匹配：应急灯常用容量型电芯，放电平台与动力型不同，建议订货时与厂家确认转灯电压曲线，选择最匹配的电芯放电平台。

NTC配置：应急灯常置于户外或车内暴晒，NTC保护尤为重要，建议标配热敏电阻。

外壳散热：ESOP10封装EPAD需要在大电流（>1.5A持续放电）时辅助散热，但应急灯用户很少长时间用2A以上给手机充电，散热压力通常不大。

八、总结：SM5339在应急照明产品中解决了哪些问题？

SM5339在应急电源+LED照明产品中扮演的角色可以概括为：一体化电源管理，可省去多颗外围芯片。

它解决了工程师在这类产品设计中面临的6个核心挑战：

多芯片堆叠的复杂度——单芯片搞定充电、升压、协议、显示、驱动、保护

照明驱动的集成化——KEY引脚直接输出35mA驱动LED，无需外加MOS

Type-C兼容性——完整DRP逻辑，插充电器就充电，插手机就放电

NTC温度保护——直接复用KEY引脚，无需额外ADC采样通道

PCB面积约束——ESOP10+单电感，整体可控制在极小尺寸

待机功耗敏感——35μA典型值，电池可存放数月

九、订货与定制信息

订货后缀示例：

SM5339_4D：4灯电量显示

SM5339_2D：2灯电量显示

SM5339_1D：1灯或MCU模式

可定制参数（需联系销售确认）：

电池浮充电压：4.20V / 4.25V / 4.30V / 4.35V

按键逻辑：H / I / J / K

转灯电压曲线：1（默认）/ 2 / 3 / 4 组

负载自动检测时间：16s（T后缀）

本文基于SM5339规格书V1.09及典型应用设计经验整理。
