艾德克斯IT5101电池内阻测试仪比较器、统计分析功能 科瑞杰

多功能保证产线上的快速量产测试——比较器功能、统计运算

科瑞杰-艾德克斯IT5101电池内阻测试仪提供比较功能，用户可以开启比较功能并设置比较范围或基准，在测试过程中显示比较结果，并可设置蜂鸣报警或显示报警，非常便于产线上电池的批量检测产品的规格。 此外，打开绝对值功能，即使电池极性接反，也可以依据绝对值进行比较，为产线上的快速检测提供了便捷。

​

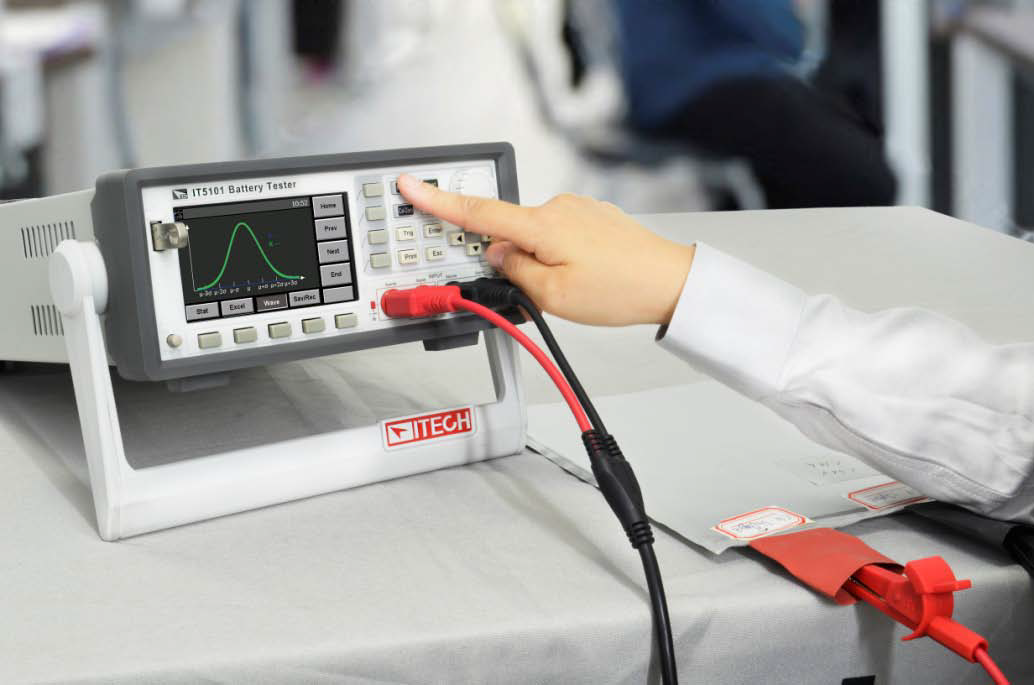

图一、IT5101利用统计功能测量ipad锂电池的电压和内阻

除了比较器功能，艾德克斯IT5101还可以实现电池批量测试结果的记录和统计分析功能。计算并显示平均值、最大值、最小值、母标准偏差、采样标准偏差以及工序能力指数。统计结果可以列表或正态分布图显示，如图二所示，适用于工程管理和品质评价。

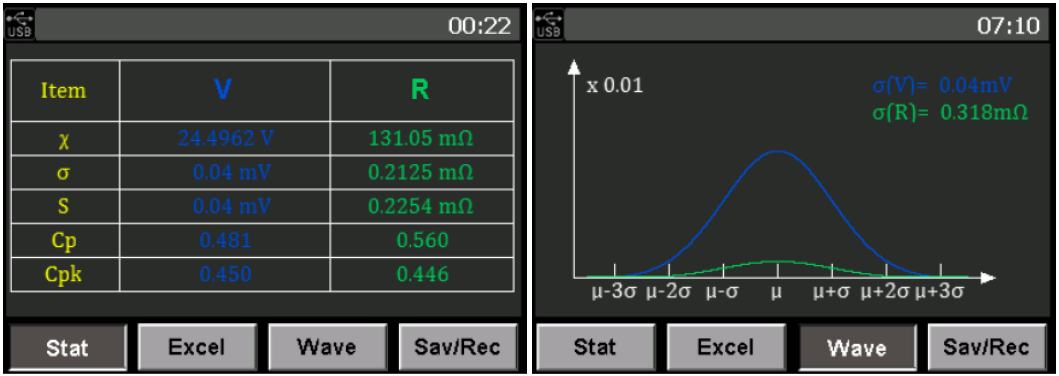

图二、统计结果显示（列表和正态分布图）

为了排除测量异常情况的发生，如果导线电阻、DUT与导线之间或导线与本仪器之间的接触电阻过大，IT5101则不能向DUT注入测试电流，因此会产生电阻测试异常显示，屏幕电阻显示变为“--------”，此功能可以防止产线上由于疲劳测量导致的错误测量。

结论：

艾德克斯IT5101是一款多功能、高精度适用于测试各类电池的内阻和电压的测试仪。艾德克斯电子致力于电池测试领域等各种产业测试领域的研究，除了IT5101，电池测试的明星产品还有IT5102多通道在线电池内阻测试仪、ITS5300电池自动测试系统。继承了艾德克斯产品一贯的高性能、高品质，能满足多通道、大容量电池的测试需求，节约成本，提高产线和研发效率。

 *热电池电压：电池是非线性系统。在25℃，单节电池25mV以下，电池响应的公式变为线性，此电压称为热电池电压。
