一、产品背景
在电池驱动工具、通信电源、工业控制等应用中,系统往往需要一个高压转低压的辅助电源或小功率供电轨,例如48V转5V/1A、12V转3.3V/0.5A。传统方案要么使用内置MOS但耐压不足(常见40V),要么耐压足够但需要外置MOS增加面积。Hi9205是一款非同步降压转换器,采用SOT23-6封装,输入电压4.5-80V,内置900mΩ高侧功率MOS,可提供高达1A连续输出电流,采用COT(恒定导通时间)控制实现快速环路响应,开关频率典型1MHz,有助于减小外围电感和电容尺寸,降低BOM成本,非常适合高压小功率降压应用。
二、硬件兼容性

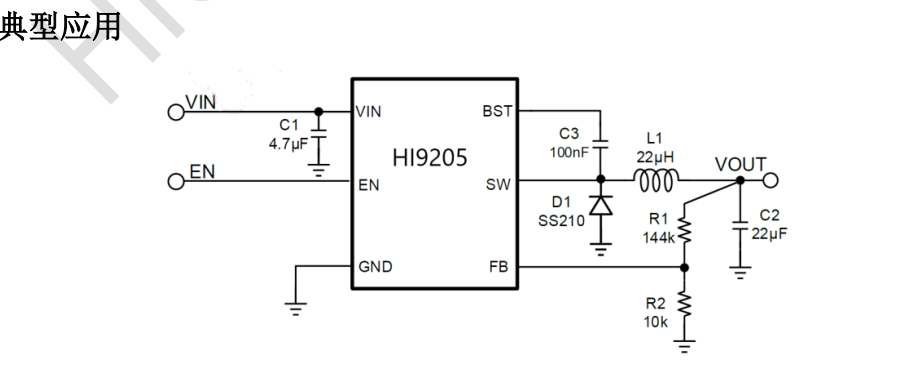

Hi9205采用SOT23-6封装,引脚定义为:1脚BST(自举电容),2脚GND,3脚FB(反馈采样),4脚EN(使能),5脚VIN(供电输入),6脚SW(内置MOS源极/开关节点)。该引脚排列与常见的SOT23-6降压芯片不同(如MP2451、LMR16006等),不能直接替换,建议根据Hi9205典型应用电路重新设计。但SOT23-6封装体积极小,适合空间受限的模块。
三、性能优势
第一,宽输入电压范围(4.5-80V)。极限耐压85V,覆盖12V、24V、36V、48V、60V乃至72V系统,尤其适合电动车(48V/60V/72V电池)、工业48V母线、通信基站电源等高压场合。
第二,内置900mΩ功率MOS,输出1A。无需外置MOS,外围元件少。900mΩ内阻在1A输出时导通损耗约0.9W,配合SOT23-6封装需注意散热。连续输出电流1A,峰值限流1.7A。
第三,COT控制,快速环路响应。恒定导通时间控制提供极快的瞬态响应,无需复杂的环路补偿,输出电容可使用陶瓷电容(低ESR),简化设计。固定导通时间架构使得开关频率在稳态下保持约1MHz,轻载时自动进入跳周期模式(DCM),提高轻载效率。
第四,低静态电流与关断电流。工作静态电流典型180μA(VFB=0.85V),关断电流仅3μA(EN=0V),适合电池供电设备。
第五,最大占空比高达97%。支持输入电压接近输出电压的场合(如12V转11V),提供宽电压调节范围。
第六,完善的保护功能:逐周期限流(谷底和峰值双限流)、打嗝模式短路保护(输出短路时周期性重启,避免持续发热)、过温保护(160℃关断,140℃恢复)、欠压锁定(启动4.3V,关闭4V)。
第七,EN默认高电平。EN引脚内部上拉,悬空时芯片默认使能,简化控制逻辑;EN电压低于1V时关闭输出。
四、关键参数
(TA=25℃,VIN=60V)输入电压4.5-80V(VIN极限85V)。关断电流3μA,静态电流180μA。欠压锁定启动4.3V,关闭4V,迟滞0.3V。反馈基准电压0.78V(范围0.768-0.792V)。EN使能阈值:上升1.2V,下降1V;EN钳位电压5.7V(100μA时)。内部软启动时间1.8ms。开关频率典型1MHz。最小导通时间150ns,最大导通时间10μs,最小关断时间350ns。高侧MOS内阻900mΩ。高侧电流限制阈值1.7A(峰值)。过温保护160℃关断,迟滞20℃(恢复约140℃)。输出电流能力≤1A。输出电压由外部电阻设定:Vout = 0.78V × (R1+R2)/R2。
五、注意事项
第一,输入电容与布局。输入电容应尽可能靠近VIN和GND引脚,推荐10μF/100V陶瓷电容。输入电压高达80V时,电容耐压需足够(建议100V)。VIN引脚走线应短而宽,减小寄生电感。
第二,自举电容BST。BST与SW之间需外接0.1-1μF陶瓷电容,用于驱动高侧MOS。电容耐压建议≥10V,紧靠BST和SW引脚。SW节点是开关节点,走线应短而宽,减少辐射,但需远离FB反馈电路。
第三,反馈电阻与输出电压设置。参考电压0.78V,分压电阻R1(上拉)和R2(下拉)建议使用1%精度电阻。反馈电阻尽量靠近FB引脚,避免噪声耦合。数据手册表1给出常用输出电压的参考值:12V输出时R1=144kΩ,R2=10kΩ,电感47μH;5V输出时R1=54kΩ,R2=10kΩ,电感22μH(Cfr电容可选10-22pF改善噪声)。输出电容建议22μF(陶瓷或低ESR电解)。
第四,电感选择。电感公式 L = Vout×(Vin-Vout)/(Vin×ΔIL×fsw),ΔIL取最大负载电流的30%(即0.3A)。例如48V转5V/1A,ΔIL=0.3A,fsw=1MHz,计算得L≈22.4μH。电感饱和电流需大于峰值电流 Ipk = Iload + ΔIL/2 = 1.15A,建议选择饱和电流≥1.5A。电感DCR影响效率,应选低DCR型号(如<0.2Ω)。工作频率高达1MHz,推荐使用铁氧体屏蔽电感。
第五,续流二极管选择。Hi9205是异步降压架构,需要外接续流二极管。选用肖特基二极管,反向耐压大于VIN(建议100V),平均电流等于输出电流(1A),峰值电流约1.15A,选用2A/100V肖特基(如SS210)。二极管应靠近SW和GND布局,走线短而宽。
第六,EN引脚处理。EN默认高电平(内部上拉),悬空时芯片工作。如需控制开关,将EN拉低至1V以下。EN引脚耐压有限(钳位5.7V@100μA),不要直接接高压,如需接VIN需串联限流电阻。
第七,散热与PCB设计。SOT23-6封装热阻约40℃/W,1A输出时芯片功耗约0.9-1.2W,温升约40-50℃。在环境温度85℃时可能超过125℃限值,需注意降额或加强散热(增大铜箔面积,增加过孔)。推荐输入电压较高时降低输出电流或增加散热。
第八,短路与过流保护。Hi9205具有谷底和峰值双限流,输出短路时进入打嗝模式(定期重启尝试恢复),避免芯片过热损坏。打嗝模式下输出电压反复尝试建立,故障排除后自动恢复。
六、详细应用场景
电池驱动工具(电动螺丝刀、电钻):电池电压通常为12V、18V、24V或36V,Hi9205可将电池电压降压至5V/1A给MCU、显示屏、LED照明、通信模块供电。低静态电流(180μA)和关断电流(3μA)延长电池待机时间。SOT23-6小封装适合工具内部紧凑空间。
通信电源(基站辅助供电):通信设备常用48V直流母线(-48V系统,实际40-57V),Hi9205可直接从母线取电,降压至12V/0.5A或5V/0.8A给监控模块、风扇、传感器供电。80V耐压应对母线尖峰。
工业控制与PLC:工业现场常用24V直流供电(实际18-32V),Hi9205降压至5V/1A给MCU、触摸屏、通信接口供电,或降压至3.3V/0.8A给FPGA、DSP供电。宽输入范围适应电压波动,COT控制提供快速响应。
电动车/电瓶车仪表盘供电:48V或60V电动车电池,Hi9205降压至5V/1A给仪表盘、GPS模块、行车记录仪、USB充电口供电。80V耐压适配72V电池系统(充满约84V)有一定余量(极限85V,需注意瞬态)。
工业传感器与变送器:4-20mA两线制传感器常需从24V环路取电,Hi9205降压至3.3V或5V给传感器调理电路、无线模块供电。低静态电流确保在低功耗传感器中不浪费电流。
POE供电(受电设备辅助电源):POE输入电压44-57V,Hi9205降压至3.3V/1A给网络处理器、PHY芯片供电,或降压至5V/1A给USB充电口。1A能力满足多数低功耗受电设备。
HVAC暖通空调控制板:空调、新风系统控制板常用24V电源,Hi9205降压至5V给MCU、继电器驱动、通信接口供电,1A输出足够驱动多路负载。
智能电表与采集终端:电力行业常用24V或48V直流,Hi9205降压至5V给计量芯片、通信模块(NB-IoT/4G)供电。低静态电流保证终端在待机时功耗低。
安防监控摄像头:12V或24V供电的摄像头,Hi9205降压至3.3V或5V给CMOS传感器、ISP、编码芯片供电。宽输入范围适应供电线缆压降导致的电压波动。
总结:Hi9205是一款高压小功率降压转换器,4.5-80V输入、1A输出、SOT23-6小封装,非常适合各种需要从高压母线取电的辅助电源应用,尤其适合48V、60V、72V等电动车和工业系统。
