TFT LCD偏压电源方案集成升压式双输出正反相高效率电荷泵电源

描述：

PC3102 DC/DC转换器集成了两个低噪声、高效率的电荷泵，用于实现双输出，包括一个反相输出和一个升压输出。该器件输入电压范围为2.5V至4.8V，提供等于输入电压2倍的升压输出电压（VP）。负反相输出（VN）为正输出VP的-1倍反相。PC3102采用小型DFN-10引脚封装，其底部带有暴露的散热焊盘，以实现最佳的散热效果。小巧的封装尺寸和低外部元件数量使该器件非常适合移动产品的TFT LCD应用。该器件的工作温度范围为-40℃至+85℃。

特性：

u 适用于射频应用的超低噪声

u 输入电源电压范围：2.5V 至 4.8V

u 自适应模式切换：1.5x/2x 模式用于正电压，-1x 模式用于负电压

u VP 输出范围（VOUT ≦ 2x VIN）：5.5V 至 5.9V（PC3102QVF）

u VN 输出范围（VOUT ≦ 2x VIN）：-5.5V 至 -5.9V（PC3102QVF）

u 高电流输出：Vin=3.3V 时，IOUT=±120mA

u 内置上电序列

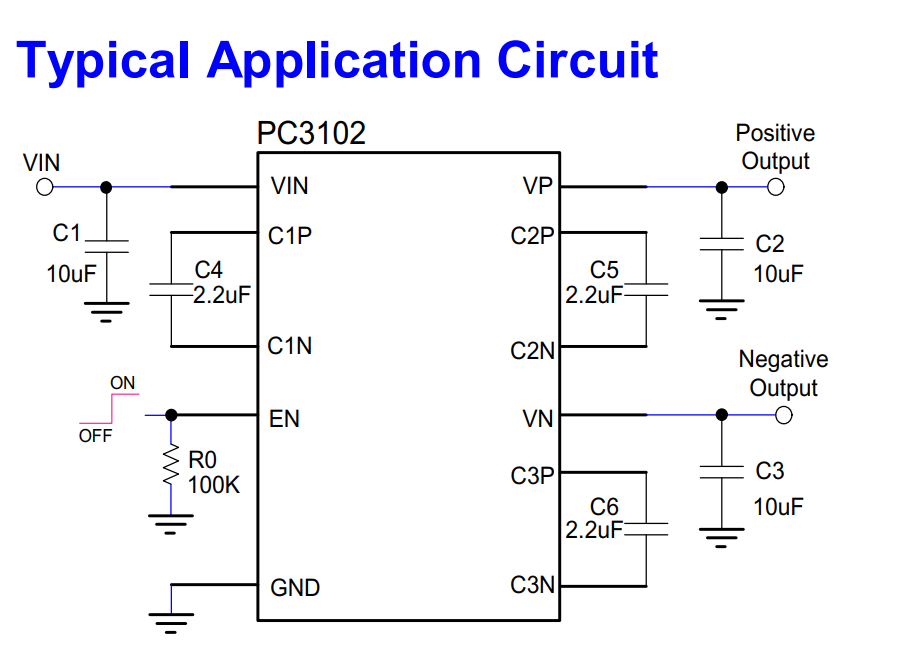

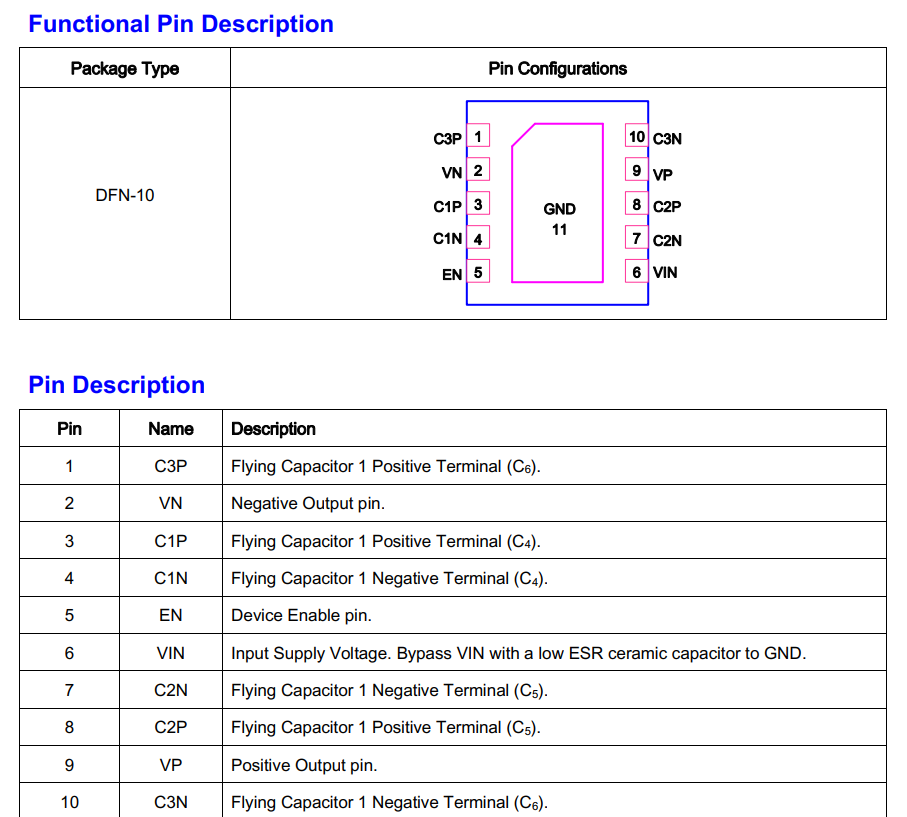

u 封装：DFN-10（3.0mm × 3.0mm）

应用：

² 移动设备、智能手机

² 便携式媒体播放器/MP3播放器

² 蜂窝移动电话和智能手机

² LCD偏置电源
