替代TPS65131高性能正负 双路输出±15V/2A直流转直流转换器

概述：

PC5131设备是一款双输出直流-直流（DC-DC）转换器电源，可产生最高15 V的正输出和最低-15 V的负输出。该转换器保持较低的输出电压纹波。通常，最大输出电流在200 mA至500 mA范围内，具体取决于输入电压与输出电压的比值以及限流选项。组合（VPOS和VNEG）效率达到85%，以保持系统冷却或实现更长的电池续航时间。输入电压范围为2.7 V至5.5 V，允许设备由电池或固定的3.3 V或5 V电源轨供电。该转换器采用固定频率的脉宽调制（PWM）控制拓扑结构，在省电模式下运行时，会在轻载电流下采用脉冲跳过模式。其工作时的静态电流仅为500微安。独立的使能引脚允许灵活地为两个输出进行上电和断电排序。正负输出独立工作，从而支持非对称的输出电压和电流。该转换器具有内部电流限制、过压保护和热关断功能，可在故障条件下实现最高可靠性。该转换器采用4毫米×4毫米QFN-24封装。该解决方案尺寸小巧，最小开关频率为1.25兆赫，适用于较小的电感器，且所需的其他外部组件较少。

特性:

◼ 输入电压范围：2.7-V 至 5.5-V

◼ AEC-Q100 二级认证

◼ VPOS 正向升压转换器输出

 可调输出：最高 15 V

 开关电流限制：2 A

 转换效率：最高 89%

◼ VNEG 负向反相升降压转换器输出

 可调输出：最低 –15 V

 开关电流限制：2 A

 转换效率：最高 81%

◼ 外部 P 沟道 FET 控制输出

◼ 支持与电池完全断开

◼ 关闭电流：1 µA

◼ 独立使能输入，支持灵活输出排序

◼ 保护功能

 VPOS 和 VNEG 过压保护

 输入欠压锁定

 VPOS 和 VNEG 短路保护（SCP）

 过热关断保护

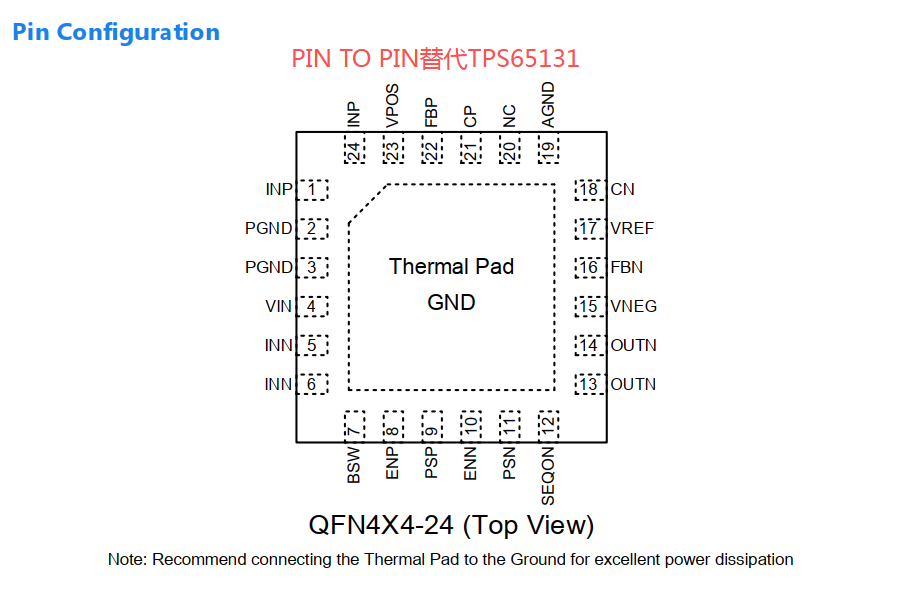

◼ 4-mm × 4-mm QFN-24 封装

应用:

◼ LCD 和 AMOLED 显示屏（约 4 英寸至 17 英寸）

 个人电子设备（笔记本电脑、显示器、游戏设备）

 建筑自动化（电梯、恒温器）

 医疗健康、健身、电子销售点系统、工业人机界面、测试与测量
