Profinet转Profibus DP工业自动化升级｜港口皮带线全自动安全管控改造

10.1 项目应用场景

港口煤炭、矿石散料输送皮带线长距离、多分段连续运行，皮带跑偏、超速、堵料是引发皮带撕裂、停机、安全事故的核心风险点，跑偏开关、速度传感器是全线安全监测核心设备。某沿海散货港口原料输送廊道主控系统升级为西门子S7-1500 PLC Profinet主站，统一管控数十条长距离皮带输送机启停、变频调速、安全联锁、港口调度平台数据交互。

全线皮带沿线部署大量Profibus DP跑偏传感器、速度传感器，实时采集皮带偏移量、运行线速度、堵料信号，用于皮带自动纠偏、超速紧急停机、堵料联锁上料机。港口主控升级为Profinet以太网后，存量DP安全传感器无法接入PLC，皮带安全监测只能依靠现场人工巡查，皮带撕裂、物料溢料故障频发，单次停机清料维修耗时数小时，港口装卸效率严重受损。项目采用塔讯TX161-RE-DPM/PNS工业智能网关完成协议转换，全自动采集全线皮带安全信号，实现皮带实时安全监控、自动联锁保护、港口调度数据可视化。

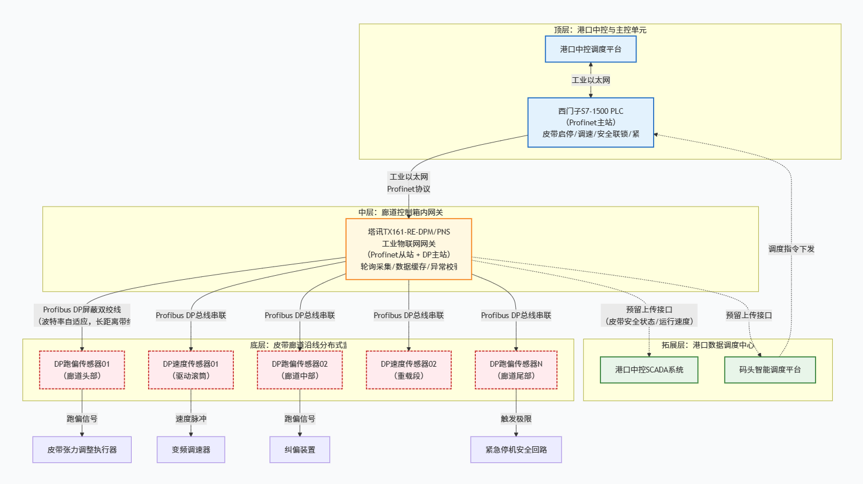

10.2 系统结构拓扑图

10.3 网关功能简介

塔讯TX161-RE-DPM/PNS专为港口户外重工业场景打造，工业级防水防尘配套控制柜使用，宽温-45℃~85℃耐受沿海昼夜温差、海风腐蚀，抗变频器、大功率电机电磁干扰，24VDC隔离供电，7×24小时全年无休适配港口全天候装卸作业。

长距离DP总线稳定通讯：DP主站支持长屏蔽总线信号放大，适配港口数公里皮带廊道布线；Profinet侧高速传输多路跑偏位移、皮带速度、故障开关量信号，满足安全联锁毫秒级响应要求。

安全信号优先处理：网关优先解析跑偏超限、超速、堵料紧急信号，第一时间推送至PLC触发联锁停机，杜绝皮带撕裂、溢料事故；普通运行状态数据平滑滤波，过滤海风震动造成的误报警。

故障数据长效缓存：皮带通讯线路受潮、断线时缓存全部安全报警记录，通讯恢复完整补传，港口安全事故溯源数据不丢失；自动记录每条皮带故障发生时间、点位、类型。

码头调度数据对接：网关汇总全线皮带运行速度、安全状态标准化上传码头智能调度平台，中控实时掌握整条输送廊道运行工况，合理安排装卸船作业计划；支持远程诊断分段总线故障，快速定位廊道线路破损点位。

10.4 项目痛点

总线协议异构，皮带安全监测信号无法接入主控PLC，无自动安全联锁，皮带跑偏、超速无法自动停机，极易造成皮带撕裂、物料大量溢出。

廊道距离长、点位分散，人工徒步巡检单次耗时超2小时，故障发现滞后，小故障演变为重大设备损坏，港口装卸作业长时间停滞。

无全线皮带运行数据汇总，调度中心无法实时掌握每条皮带速度、运行状态，装卸船调度安排盲目，港口转运效率偏低。

全部更换Profinet型跑偏、速度传感器，廊道全线停产施工，码头装卸业务损失巨大，硬件采购成本高昂。

沿海户外环境恶劣，简易转换模块受潮湿、电磁干扰频繁误报警，频繁无故停机干扰正常装卸作业。

安全故障无完整记录台账，发生皮带损坏事故后，无法回溯故障前期监测数据，责任与成因难以判定。

10.5 解决方案

以塔讯TX161-RE-DPM/PNS智能网关为核心，保留全线原有DP跑偏、速度传感器，分段改造不停产，打通Profinet与DP总线，构建港口皮带全自动安全监测与联锁体系。

网关实现双向协议转换，分段轮询皮带沿线安全传感器，毫秒级上传跑偏、超速、堵料信号至S7-1500 PLC，构建自动纠偏、紧急停机安全联锁逻辑，从源头规避皮带撕裂、溢料重大事故。

全自动全域安全监测，替代人工廊道徒步巡检，网关数据采集器24小时不间断采集每条皮带运行速度、偏移状态，中控实时可视化展示，故障点位自动弹窗提醒，运维人员直达故障点抢修，大幅缩短停机时长。

支撑码头智能调度，网关同步上传全线皮带运行工况至调度平台，调度人员根据皮带负载、运行速度合理安排卸船、堆料、装车作业，提升港口整体转运效率。

适配沿海恶劣工况，网关工业级抗干扰硬件搭配户外双层屏蔽DP总线，抑制海风潮湿、大功率电机电磁干扰，大幅降低误报警、无故停机频次。

分段离线施工，单条皮带停机调试，其余廊道正常运行，最大限度减少港口装卸业务损失；无需大规模更换现场安全传感器，硬件投入大幅降低。

完整存储安全故障台账，所有跑偏、超速、堵料报警记录长期留存，发生设备损坏事故可完整回溯监测数据，精准定位故障成因。

10.6 详细实施过程

廊道分段勘查与地址编码

物理层测量：使用激光测距仪及光纤时域反射仪（OTDR）原理类比，实测每段皮带廊道长度，精确计算Profibus DP总线总长度，依据波特率-距离对照表（如187.5kbps对应1000m）确定是否需加装DP中继器或光纤链路模块。

信号摸底：在停机检修窗口期，使用Profibus手持式总线诊断仪（如ProfiTrace） 挂接在待改造段末端，抓取当前总线信号波形、反射噪声及畸变率，标记信号衰减严重区段，为后续屏蔽双绞线更换或加装耦合器提供数据依据。

地址统一编码：按“皮带编号-点位-功能”制定标准化Profibus站地址表（如P01-SPD-01为1号皮带速度传感器），确保全网站地址唯一且连续，避免地址冲突。

安全逻辑预提取：同步与港口工艺工程师对接，明确每条皮带在跑偏一级预警（纠偏）、二级报警（降速）、三级故障（急停） 下的PLC动作明细，写入《分段控制逻辑映射表》。

分段控制柜硬件安装与户外防护强化

柜体改造：选用IP65及以上防腐型不锈钢户外控制柜，柜内顶部加装防凝露加热除湿器（设定启停阈值RH≥85%），柜底进线孔采用双层防水格兰头+灌封胶密封，杜绝海风盐雾及雨水倒灌。

网关安装与接地：塔讯网关采用DIN标准导轨卡装，并单独接引截面积≥6mm²的铜质接地线至柜内公共接地排（接地电阻＜4Ω），增强抗雷击浪涌能力。

DP总线特种敷设：

采用双层屏蔽、带内衬铠装的Profibus DP专用电缆，沿廊道现有桥架隔离敷设（远离大功率变频器动力电缆≥30cm）。

总线连接器（DP插头）选用IP67防护等级户外型，接线完成后，在插头外壳缝隙及电缆进线口缠绕自粘性防水密封胶泥，外层再包覆热缩管加固，彻底隔绝潮气渗透。

每条皮带分段的首端和尾端传感器处，确认终端电阻开关拨至“ON”位置，并在图纸上标注“终端电阻已启用”。

网关分段参数“双模式”精密配置

基础通讯配置：通过网关Web管理界面（或专用上位机软件），将Profinet侧设置为从站模式，分配设备名称（如“Port_GW_Belt01”）；DP侧设置为主站，波特率依据勘测结果设定（若距离＞800m且无中继，强制设为187.5kbps）。

“抖动滤波”与“突变优先”双策略配置：

对速度传感器（脉冲信号），开启滑动平均滤波，窗口时间设为200ms，过滤因皮带负载波动或海风引起的瞬时速度抖动。

对跑偏传感器（模拟量/开关量），开启变化率阈值判断：仅当跑偏位移在连续3个扫描周期（3×网关轮询周期）内持续超限时，才判定为真实故障上传，过滤因廊道强风震动导致的偶发性误触。

数据映射手动编排：在网关内建立DP输入映射表，将每个从站的跑偏值、速度频率、故障码精准映射至Profinet输出字节的固定偏移地址，生成“.csv”映射文件备份，以备PLC侧快速导入。

PLC程序组态与安全联锁“硬件冗余”逻辑编写

硬件组态（TIA Portal）：导入网关最新版本GSDML文件，在设备视图内为其分配Profinet IO周期（建议设置1ms看门狗时间，确保断线快速响应）。

数据解包与归一化：编写FC函数块，将网关上传的原始速度频率（Hz）转换为工程值（m/s），将跑偏原始电阻/电流值转换为偏移角度（°）及行程百分比（%）。

“三取二”安全表决机制（针对核心急停）：针对同一皮带驱动段的两个独立跑偏传感器+一个速度异常，编写安全联锁梯形图，采用“三取二”表决逻辑（即任意两个条件同时触发才执行急停），既杜绝单一传感器误报导致的停机，又确保真实故障不拒动。

调度数据标准化：将汇总后的皮带运行状态（运行/停止/故障/速度值）填充至网关预留的Modbus TCP或OPC UA数据块，准备对接上层调度平台。

单条皮带带载联调与“故障注入”压力测试

静态测试：断电状态下，用500V兆欧表检测DP总线屏蔽层对地绝缘阻值（应＞20MΩ），确认无多点接地短路。

动态信号注入测试：

使用信号发生器模拟速度传感器0~50Hz频率输入，在PLC监控画面中核对速度值线性度及精度（误差≤±1%）。

手动扳动跑偏传感器至一级、二级、三级行程，记录从信号产生到PLC急停输出继电器动作的系统全链路响应时间（应≤100ms）。

电磁干扰环境模拟：启动临近大功率变频器至满频运行，观察网关误报警计数，若误报超限则重新调整上述滤波系数。

断网缓存测试：人为拔掉网关Profinet网线持续60秒，模拟通讯中断，随后插回，验证网关缓存数据是否完整补传，且PLC恢复后不误触发历史报警为当前故障。

7×24小时全天候满载试运行与“雨季”工况验证

分阶段运行考核：

第1~3天：空载/轻载试运行，重点验证自动纠偏响应及速度闭环调节稳定性。

第4~7天：港口正常卸船满负荷运行，同步使用热成像仪检测网关及总线连接器温升（环境温度+40℃以内为合格）。

恶劣天气专项测试（若试运行期内未遇恶劣天气，可人工模拟）：使用高压水枪模拟暴雨冲刷廊道传感器及总线接头（距离3米，压力≥1MPa），检查是否有报警误触发或通讯瞬断现象。

调度平台数据对账：逐条比对网关上传的实时数据与调度中心大屏显示数据，确保数据刷新周期≤1s，且历史趋势曲线完整无断点。

签署阶段性验收单：完成上述所有测试且连续运行168小时无重大误报/漏报后，由港口电控工程师、工艺调度员及施工方共同签署《单条皮带试运行合格确认书》，方可进行下一条皮带改造。

分批切换与全系统并网验收

逐段阶梯式投运：遵循“先辅助皮带、后主干皮带”的原则，逐条切换至新系统。切换期间，旧有人工巡检制度保留50%人力作为后备保障，直至全部皮带切换完成。

最终交付物：向港口运维部门提交《全线DP从站地址分布图》、《网关滤波参数配置表》、《PLC安全联锁逻辑注解》、《故障缓存数据检索操作手册》及网关Web后台管理员账号密码，确保运维人员后续可独立维护。

10.7 实施前后效果对比

10.8 项目总结

港口散料皮带廊道改造项目依托塔讯TX161-RE-DPM/PNS协议转换网关，成功解决S7-1500 Profinet主控与DP跑偏、速度安全传感器的总线兼容难题，依靠工业网关协议转换与数据采集器一体化能力，实现长距离输送皮带全域安全信号全自动实时采集与自动联锁保护。项目采用分段不停产施工方案，完整复用现场存量安全监测设备。
