降本增效核心抓手——晓网WLT1001-SZ四线UWB模组PCB与量产工艺解析

引言

规模化生产 UWB 定位终端时，PCB 复杂度、元器件数量、焊接工艺标准化程度，直接决定样板、贴片、物料综合成本。市面多数模组引脚繁多，缺少官方硬件规范，硬件工程师需多次改版调试，拉高研发与生产开支。本文从 PCB 设计、物料管控、SMT 量产工艺三大维度，结合实测参数，分析广州晓网 WLT1001-SZ 四线模组的硬件降本优势。

一、常规 UWB 模组量产隐性成本问题

市面主流多引脚模组存在多处成本短板：

6 路以上引脚需增设复位、时钟等外围电路，元器件增多拉高物料采购成本；

无内置串口上拉电阻，额外搭配分压、匹配元件，占用 PCB 空间，板材与样板费用上涨；

缺少标准化天线布线规范，射频调试需多次改版，拉长整机定型周期。

多重额外支出叠加，持续压缩终端产品盈利空间。

二、WLT1001-SZ 标准化硬件架构，源头压缩硬件投入

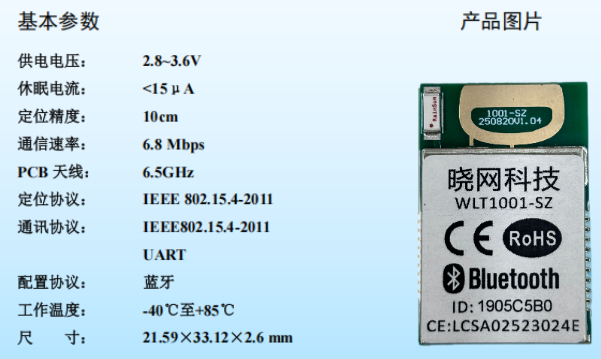

模组核心优势为四线极简引脚设计，仅 VCC/GND/TXD/RXD 完成供电与数据传输，闲置调试引脚可悬空，无需辅助外围电路，关键实测参数：

供电 2.8~3.6V，兼容 3.3V 单片机、锂电池，无需升降压电路；

串口自带上拉电阻，精简整机 BOM，减少元器件采购；

尺寸 21.59×33.12×2.6mm，超薄结构缩小主控板，降低板材耗材；

原厂 6.5GHz 天线布线标准：天线周边金属间距＞10mm、禁止敷铜、地平面≥5000mm²，一次布线即可达标射频性能，无需反复改版。

相较多引脚方案，硬件打样周期缩短 50%，原理图、PCB 设计工作量减半。

三、标准化回流焊工艺，降低量产返工损耗

模组配套统一回流焊标准参数：预热 60~120s，峰值温度 235~245℃、最长维持 10s，升降温速率 3℃/s。

产线无需反复调试炉温，可与主板同步一次性 SMT 贴片，省去手工二次焊接，减少虚焊、漏焊不良品，降低返工物料与人工成本。

原厂配套评估板集成 USB、复位、蓝牙唤醒按键，前期测试无需自主搭建硬件，缩短验证周期。

四、量产指标综合对比与选型参考

从 PCB 开发难度、物料数量、贴片不良率、样板周期四项指标来看，传统多引脚模组普遍存在设计复杂、元器件多、改版频繁、焊接故障率高的问题。

晓网 WLT1001-SZ 一体化四线模组具备全方位落地优势：

硬件成本优化：精简元器件、缩小 PCB 尺寸，板材与样板开支显著下降；

研发效率提升：全套天线、焊接规范文档，减少工程师重复调试，产品定型更快；

量产风险可控：统一 SMT 工艺，稳定降低焊接不良率，减少返工损耗；

性能不缩水：内置完整 TDOA 解算固件，UART 直出 X/Y/Z 三维坐标，定位精度≤10cm，休眠电流＜15μA，工业级参数全覆盖，全行业场景通用。

面向自主硬件研发、批量生产定位设备的厂商，电路简化度、工艺适配性是控成本关键。若企业想要简化 PCB 设计、减少样板改版、降低产线返工，该模组是优选方案。

大型化工、矿山防爆项目可选用专用一体化标签；AGV、人员工牌、资产卡片、教学实验等轻量化定位设备，统一搭载 WLT1001-SZ，同步实现研发、生产双向降本增效，适配长期批量生产布局。
