EtherCAT转DeviceNet工业自动化｜医药无菌灌装基恩士&罗克韦尔PLC通讯案例

一、应用场景

本项目为注射剂无菌灌装、轧盖、灯检一体化医药工业自动化产线，车间工况严苛差异化：Class100 级万级超净无菌车间、防爆分区、恒温 22±0.5℃，全程无粉尘、防静电，有机溶剂挥发存在防爆要求；全线灌装计量伺服、轧盖机械手、灯检转运模组采用基恩士 KV-X3000 高端 PLC 作为 EtherCAT 主站，单控制器支持 96 轴微步同步控制，适配纳升级精准药液灌装；车间在线微粒检测仪、灌装压力、无菌区压差、轧盖密封性检测设备全部搭载 DeviceNet 总线，配套罗克韦尔 1769-L36ER CompactLogix PLC 扩展 1769-DNB DeviceNet 主站模块，独立搭建无菌检测采集网络。两套总线协议物理隔离，数据无法互通，缺少专用协议转换枢纽，微粒超标、密封性不良信号无法联动灌装伺服实时停机，亟需部署塔讯TX131-RE-DNS/ECS工业网关，兼具智能网关、医药合规数据采集器职能，搭建医药 GMP工业物联网批次溯源平台，打通 EtherCAT 精密运动控制层与 DeviceNet 无菌质量检测层。

二、网关功能简介

塔讯 TX131-RE-DNS/ECS 双从站工业网关专为基恩士 KV-X3000 EtherCAT 主站、罗克韦尔 1769-L36ER DeviceNet 主站跨品牌异构组网研发，针对医药 Class100 级无菌防爆洁净车间做防静电、洁净防护升级，同时承载物联网网关、GMP 合规数据采集器多重能力，支撑无菌灌装工业自动化纳升级闭环灌装控制与工业物联网医药全批次合规溯源，核心功能如下：

原生双从站通信架构（硬性匹配项目通信逻辑）：EtherCAT 端口作为标准 EtherCAT 从站接入基恩士 KV-X3000 主站，最小同步周期 125μs，适配 96 轴高精度药液灌装伺服同步调节；DeviceNet 端口作为 DeviceNet 从站接入 1769-DNB 主站模块，三档波特率自适应，专用硬件转换芯片完成双向协议转换，数据转发延迟≤14μs，满足微粒超标毫秒级灌装停机管控。

医药无菌防爆防静电专属适配：整机绝缘低静电喷涂外壳，无金属外露放电风险，电路板绝缘隔离，防静电 DIN 导轨卡扣，IP20 无尘防尘防护；宽温 10~50℃稳定运行，适配车间 22℃恒温环境，低电磁辐射满足防爆分区 EMC 标准，无有机溶剂引燃风险。

超大容量 IO 点位映射：单网关支持 1300 点双向 IO 自由分配，同步传输灌装计量流量、轧盖转速、转运伺服、微粒数值、无菌压差、密封不良、批次编码、报警信号；本地缓存可存储 8 小时 GMP 工艺数据，网络波动时自动缓存补传至工业物联网医药溯源云，数据不可篡改，完全满足 GMP 审计追溯硬性规范。

零代码兼容双品牌控制器：配套基恩士 KV-Studio ESI 文件、罗克韦尔 Logix5000 EDS 文件，全部 IO 映射逻辑离线仿真验证，无需修改 KV-X3000 高精度灌装程序、1769-L36ER 无菌检测采集程序，仅利用夜间 2 小时车间消毒停产窗口期完成改造，不占用日间无菌制剂量产时间。

GMP 合规数据采集器拓展能力：网关独立以太网拓展口接入洁净区隔离工业交换机，统一汇总 EtherCAT 灌装运动数据、DeviceNet 无菌质量检测数据，同步推送至医药 MES、药监溯源云、批次质量分析平台，构建合规可审计工业物联网数字底座，实现每一批次注射剂全工序加密数据存档。

三、项目痛点

改造前无菌灌装产线节拍 40BPM（每分钟 40 支针剂），日产能 57600 支注射剂，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合 Class100 级无菌、防静电、防爆严苛工况：

总线隔离无实时闭环管控，不合格针剂批量报废、原料损耗巨大：EtherCAT 网络（KV-X3000）管控灌装伺服、轧盖转运机械手；DeviceNet 网络（1769-L36ER）管控微粒、压差、密封性检测仪，两套系统完全割裂。当药液微粒超标、轧盖密封泄漏时，报警信号无法实时下发 KV-X3000 主站，灌装持续运行产出不合格制剂，单班次报废针剂 600 支，月度原料药、安瓿瓶损耗成本8 万元；报警信号延迟超 600ms，无法即时关停灌装计量泵，扩大合规报废损失，药监飞检存在重大质量风险。

人工录入 GMP 检测数据，工业物联网药监溯源不合规：DeviceNet 侧无菌检测、灌装工艺数据存储在 1769-L36ER 本地，无统一合规数据采集器自动同步医药 MES 与药监平台，每班 QA 质检人员耗时 2 小时手动录入批次检测数据，全年人工录入成本5 万元；数据时序错位、无法防篡改，历年 GMP 审计多次提出整改意见，存在停产整改、产品召回罚款月度 3~9 万元风险。

传统 RS485 串口静电干扰通信频繁失效：前期采用串口转换器对接两套 PLC，洁净车间静电释放、伺服高频启停产生电磁干扰，每日通信中断 7~14 次，每次停机消毒重启 13 分钟，月度累计停机时长 27 小时，设备综合稼动率仅 84%，无法完成月度注射剂订单交付指标。

药品批次换型、总线运维成本居高不下：切换不同规格注射剂批次时，需要分别修改基恩士 KV-X3000 EtherCAT 灌装计量程序、1769-L36ER DeviceNet 无菌检测程序，单次批次换型停机7 小时，每月 5 次规格切换，月度产能损失 77760 支针剂；两套总线协议分开运维、防静电备件独立储备，年度总线运维人工 + 备件总成本 15.4 万元。

传统中转改造硬件投入高昂：前期备选方案新增中型 PLC 搭建中转网络，整套硬件采购、洁净防静电布线调试总成本5 万元，改造需要全天停机 8 小时，车间无菌环境长时间破坏需重新熏蒸消毒，额外产生高额消毒工时成本；车间缺少统一智能网关承载全域合规采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建 GMP 合规工业物联网溯源平台。

四、解决方案

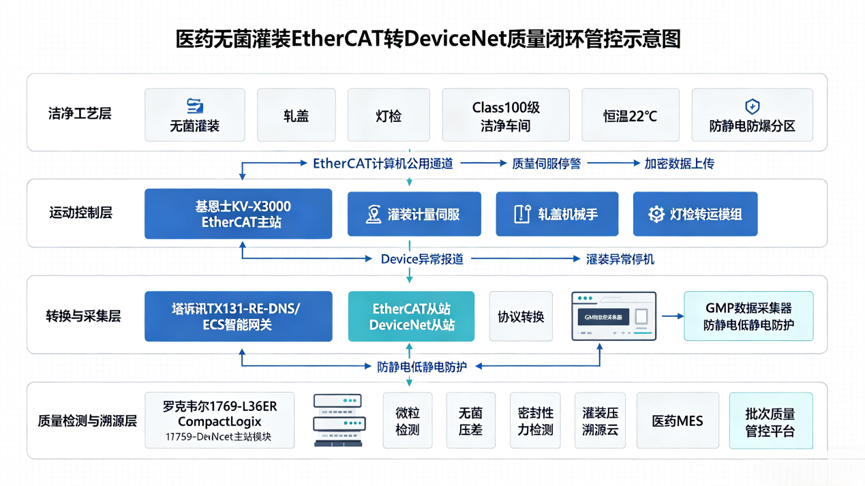

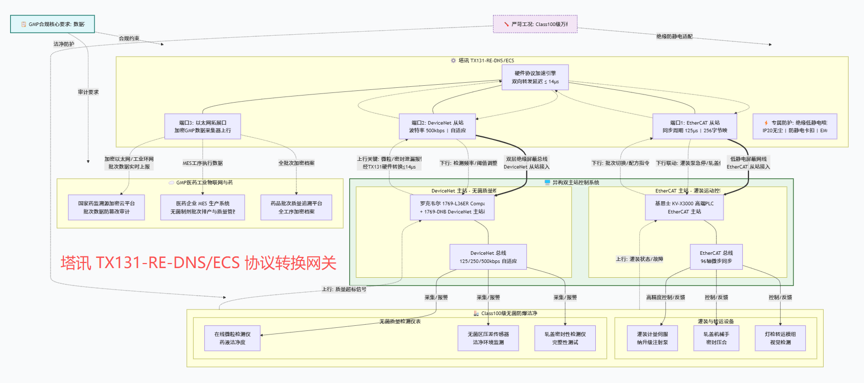

整套方案采用 “单条无菌灌装主线部署 1 台 TX131-RE-DNS/ECS协议转换 **** 智能网关” 核心架构，依托网关双从站原生架构打通基恩士 KV-X3000 EtherCAT 主站、罗克韦尔 1769-L36ER DeviceNet 主站，针对 Class100 级无菌防静电防爆车间做绝缘低静电硬件优化，同步搭建 GMP 合规工业物联网批次溯源数据采集链路：

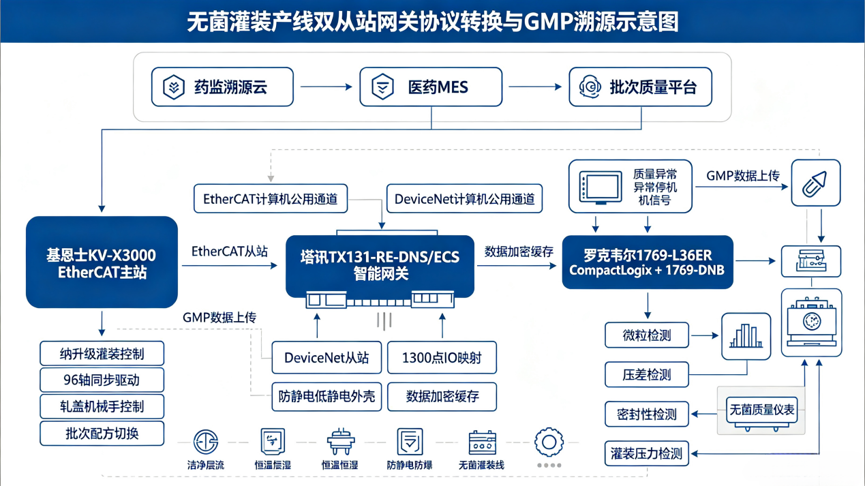

网络硬件拓扑搭建

EtherCAT 侧链路：基恩士 KV-X3000 控制器 EtherCAT 主站网口通过低静电屏蔽网线直连 TX131 网关 EtherCAT 从站接口，网关在 KV-Studio 软件内识别为标准 EtherCAT 从站，分配 256 字节输出映射区（下发灌装启停、计量流量调节、轧盖急停、批次配方参数）、256 字节输入映射区（回传 DeviceNet 侧无菌质量报警信号），同步周期锁定 125μs 适配纳升级高精度灌装控制。

DeviceNet 侧链路：1769-L36ER 本地扩展 1769-DNB DeviceNet 主站模块，双层低静电屏蔽 DeviceNet 总线接入 TX131 网关绝缘 DeviceNet 端子，网关作为 DeviceNet 从站添加至主站扫描列表，分配独立 IO 地址，实时上传药液微粒、无菌区压差、轧盖密封性、灌装压力检测数值。

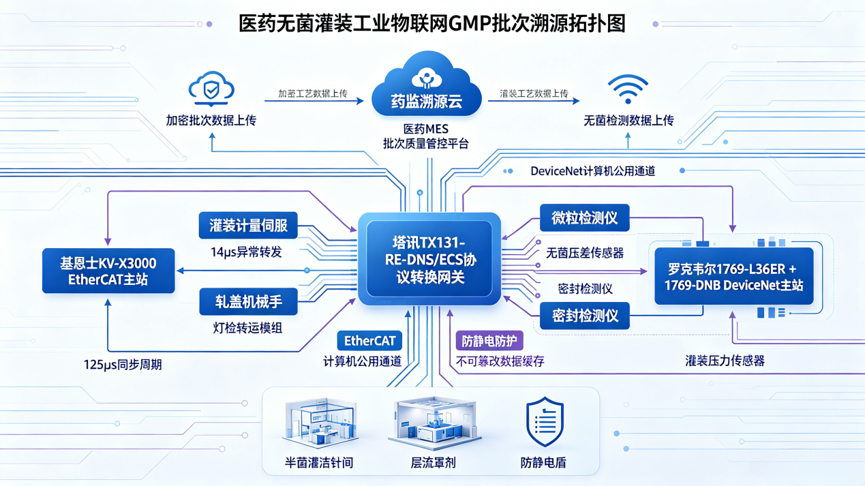

物联网拓展链路：TX131 网关独立以太网拓展口接入洁净区隔离工业交换机，作为整条无菌产线统一 GMP数据采集器，将两侧总线融合后的精密灌装、无菌检测全维度合规数据同步推送至医药 MES、药监溯源加密云、批次质量管控平台，实现每一批次针剂不可篡改全流程数据存档。

双向数据映射逻辑（适配医药无菌注射剂灌装工艺） 下行（KV-X3000 EtherCAT → TX131 → 1769-L36ER DeviceNet）：批次生产启动、灌装泵启停、轧盖机械手运行、无菌区消毒确认、药品规格配方切换指令； 上行（1769-L36ER DeviceNet → TX131 → KV-X3000 EtherCAT）：药液微粒超标、无菌室压差异常、轧盖密封泄漏、灌装压力偏差、灯检不良报警。

无菌防静电防爆工况专属优化：网关整机绝缘低静电喷涂，控制柜内配套无尘滤网，全部通信线缆选用医药级低静电屏蔽线材，外壳单点可靠接地释放静电；网关软件开启静电、电磁干扰滤波算法，规避伺服启停、人体静电释放带来的信号杂波，保障 7×24 小时稳定合规协议转换，满足防爆分区低辐射标准。

成本优化控制：仅单台 TX131 网关完成整条无菌产线异构总线互通，硬件采购成本95 万元，改造仅占用夜间 2 小时消毒停产窗口期，无需新增中转 PLC、多台串口采集终端，相较传统中转 PLC 方案硬件投入降低 83%，无全天停机熏蒸消毒额外工时损耗。

五、分步实施流程

步骤 1：离线程序预配置

分别在基恩士 KV-Studio、罗克韦尔 Logix5000 软件离线导入 TX131 网关 ESI、EDS 文件；预先完成 1300 点双向 IO 映射，模拟微粒超标、密封泄漏异常场景，闭环测试灌装泵即时关停逻辑，确认总线协议地址无冲突；同步配置网关工业物联网GMP 合规采集模板，对接药监加密溯源数据库，预校验批次编码与全工序参数绑定防篡改逻辑，完整备份两套 PLC 原有控制程序。

步骤 2：夜间消毒窗口期硬件布线

防静电绝缘 DIN 导轨固定 TX131智能网关，全程穿戴无菌防静电服、无尘手套操作；铺设低静电屏蔽 EtherCAT 网线、双层绝缘 DeviceNet 总线、物联网隔离网线，线缆远离有机溶剂挥发防爆区域；完成 24VDC 隔离防静电供电接线，布线结束后静电、电磁辐射检测达标后方可进入调试环节，全程不破坏车间无菌层流环境。

步骤 3：分段在线联调

EtherCAT 链路单独调试：基恩士 KV-X3000 扫描识别 TX131 从站，下发灌装计量、轧盖机械手指令，锁定 125μs 同步周期，验证 96 轴高精度灌装伺服流量控制精度稳定；

DeviceNet 链路单独调试：1769-L36ER 搭配 1769-DNB 扫描网关从站，读取微粒检测仪、压差传感器实时数值，波特率设置 500kbps 适配高精度无菌检测采集；

双向闭环联动全流程测试：模拟药液微粒超标报警，DeviceNet 信号经 TX131 硬件协议转换14μs 内转发至 KV-X3000，灌装计量泵立刻关停，验证质量异常管控时效性满足 GMP 质量标准；

工业物联网链路调试：网关作为 GMP 合规数据采集器同步上传融合后加密批次数据，核对每批次针剂灌装、无菌检测参数时序完整、不可篡改，药监溯源档案审计一次性通过。

步骤 4：72 小时满载 Class100 级无菌稳定性测试 + QA 运维培训

40BPM 满负荷节拍连续运行 72 小时，维持车间恒温 Class100 级无菌、高频静电释放工况，全程记录网关协议转换丢包、通信中断次数；组织电气运维、QA 质检人员专项培训，掌握网关防静电参数配置、静电故障快速排查、GMP 批次报表导出审计方法；测试周期无通信故障后切换至全天无菌量产模式。

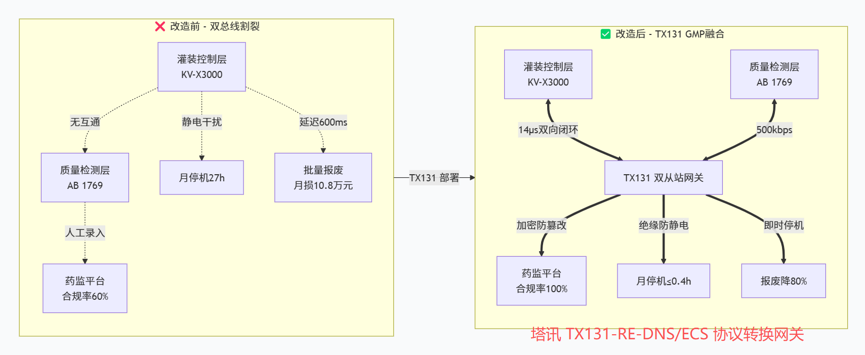

六、改造前后核心指标对比表格

七、落地应用效果

医药无菌制剂灌装产线部署塔讯 TX131-RE-DNS/ECS协议转换工业网关，打通基恩士 KV-X3000 EtherCAT 主站、罗克韦尔 1769-L36ER DeviceNet 主站两套异构总线协议，在 Class100 级防静电防爆洁净车间搭建 GMP 合规闭环工业自动化质量管控网络，网关同步承担物联网网关、医药 GMP 合规数据采集器双重核心职能，落地量化收益清晰可观：

针剂灌装产能与营收稳步提升：产线节拍由 40BPM 提升至 46BPM，年度新增注射剂 3153600 支，单支针剂净利润32 元，年度新增生产收益 416.28 万元；药品批次换型停机时长缩减 77.8%，设备综合稼动率从 84% 提升至 97.9%，稳定完成全年医疗机构药品订单交付，无供货延期违约风险。

人工与原料报废成本大幅节约：取消每班专职 QA 质检数据录入人员，全年节约人工成本5 万元；原料药、安瓿瓶报废损耗下降 80%，年度节约昂贵医药耗材损耗 103.68 万元；总线防静电运维成本降低 81%，年度运维开支节约 12.47 万元，三项年度直接成本节约合计 126.65 万元。

工业物联网GMP 药监审计全面合规落地：依托 TX131 加密型数据采集器，自动融合 EtherCAT 高精度灌装工艺数据、DeviceNet 无菌质量检测数据，每一批次注射剂生成加密防篡改数字化档案，毫秒级同步药监溯源云平台，100% 一次性通过 GMP 飞检，彻底消除停产、产品召回、高额罚款风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，项目获评省级医药智能数字化示范车间，获取医药技改专项补贴 41 万元。

无菌防静电防爆工况通信稳定性全面升级：网关绝缘低静电喷涂、隔离端子搭配静电滤波算法，完美适配 Class100 级洁净车间静电释放、防爆分区低辐射需求，72 小时满载无菌测试零通信丢包、零中断，全年故障停机时长不超过 5 小时，彻底解决传统串口静电干扰频繁停机痛点；改造仅占用夜间 2 小时消毒窗口期，无需全天停机熏蒸破坏无菌环境，无额外消毒工时成本。

车间电气、QA 运维难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通基恩士、罗克韦尔两套 PLC 编程体系，药液质量异常、通信故障定位排查时长从5 小时缩短至 10 分钟以内，QA 质检无需手工整理海量检测记录，工作负荷大幅下降。

八、项目总结

医药无菌注射剂灌装车间存在 Class100 级超净、防静电、防爆、GMP 强监管差异化严苛工况，同时具备 EtherCAT 纳升级高精度灌装运动控制、DeviceNet 微粒 / 密封 / 压差无菌质量检测两套异构总线协议长期割裂行业痛点，传统 RS485 串口极易受静电干扰失效、新增中转 PLC 硬件投入高、长时间停机破坏无菌环境需高额熏蒸消毒，无法满足药品质量实时止损与工业物联网药监 GMP 合规追溯两大硬性要求。塔讯 TX131-RE-DNS/ECS 双从站工业网关原生匹配基恩士 KV-X3000 EtherCAT 主站、罗克韦尔 1769-L36ER DeviceNet 主站硬件参数特性，硬件加速协议转换实现 14μs 级质量异常停机信号传输，绝缘低静电硬件结构完全适配医药洁净防爆车间；同时兼具物联网网关、加密 GMP数据采集器一体化能力，一站式解决医药工业自动化精密灌装质量闭环控制与药监数字化合规审计核心诉求。项目一次性硬件投入仅 1.95 万元，年度直接成本节约超 126 万元、新增产值超 410 万元，投资回收期不足 0.56 天，方案可批量复制至口服液、冻干制剂、医疗器械无菌组装全品类医药自动化产线数字化升级改造。
