EtherCAT转DeviceNet工业自动化｜立体仓储欧姆龙&罗克韦尔PLC通讯案例

一、应用场景

本项目为电商大型智能立体仓库，集成堆垛机、多层穿梭车、交叉带分拣机、AGV接驳整套工业自动化设备，车间常温20~28℃、大空间开阔场地，设备24小时高频往复运动、震动明显；全线堆垛机伺服、穿梭车行走电机、分拣转盘驱动由欧姆龙NX102小型高性能 PLC 作为EtherCAT主站，单控制器支持 32 轴高速同步运动，适配立体库毫米级货物定位、高速分拣节拍；仓库扫码称重、货位光电检测、分拣道口异常检测设备均搭载 DeviceNet 总线，配套罗克韦尔 2080-LC70-24QWB Micro870 小型 PLC 扩展 2080-DNET20 DeviceNet 主站模块，独立搭建货位采集网络。两套总线协议物理隔离，无互通通信链路，缺少专用协议转换桥梁，货物扫码、重量异常信号无法联动分拣机、堆垛机实时分流拦截，需部署塔讯TX131-RE-DNS/ECS工业网关（智能网关、边缘数据采集器）搭建物流行业工业物联网仓储 WMS 数据互通平台，打通 EtherCAT 运动控制层与 DeviceNet 货位检测采集层。

二、网关功能简介

塔讯TX131-RE-DNS/ECS为双从站架构工业网关，专为欧姆龙 NX102 EtherCAT 主站、罗克韦尔 Micro870 DeviceNet 主站跨品牌组网设计，针对立体仓储高频震动工况做抗震加固优化，同时承载物联网网关、仓储分布式数据采集器职能，支撑立体库工业自动化高速分拣闭环控制与工业物联网仓储数字化管理，核心功能如下：

双从站硬件通信架构（硬性匹配项目通信逻辑）：EtherCAT 端口作为标准 EtherCAT 从站接入欧姆龙 NX102 主站，最小同步周期 250μs，适配 32 轴堆垛机、穿梭车毫米级同步定位；DeviceNet 端口作为 DeviceNet 从站接入 2080-DNET20 主站模块，三档波特率自适应，硬件芯片双向协议转换，信号转发延迟≤16μs，满足分拣异常毫秒级货物分流需求。

立体库抗震加固专属适配：整机加厚金属外壳，DIN 导轨抗震锁扣加固，元器件防震焊工艺，宽温 0~60℃稳定运行，抵御堆垛机、分拣机 24 小时持续高频震动；IP20 防尘防护，适配仓储大空间少量浮尘工况，无粉尘短路风险。

大容量 IO 双向映射能力：单网关支持 1200 点 IO 自由分配，同步传输堆垛机升降行走、穿梭车启停、分拣转盘转向、货物 SN 码、称重数值、货位占位、道口异常报警信号；本地缓存可存储 6 小时仓储分拣数据，网络瞬时波动时自动缓存补传至工业物联网WMS 平台，保障订单分拣数据完整追溯。

零代码兼容双品牌控制器：配套欧姆龙 Sysmac Studio ESI 文件、罗克韦尔 CCW 软件 EDS 文件，全部 IO 映射逻辑离线仿真完成，无需修改 NX102 立体库运动程序、Micro870 货位检测采集程序，仅利用夜间 3 小时低订单停产窗口完成现场部署，不影响日间电商爆单分拣作业。

一体化数据采集器拓展：网关独立以太网拓展口接入仓储工业环网，统一汇总 EtherCAT 设备运动调度数据、DeviceNet 货位检测订单数据，同步推送至仓储 WMS、订单溯源云、设备 OEE 管理平台，构建完整工业物联网仓储数字底座，实现每一件包裹全流程分拣轨迹追溯。

三、项目痛点

改造前立体库分拣节拍 120PPM（每分钟 120 件包裹），日分拣产能 172800 件电商包裹，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合大空间、高频震动仓储工况：

总线数据孤岛，错分、超重包裹批量流转损耗高：EtherCAT 网络（欧姆龙 NX102）管控堆垛机、穿梭车、交叉带分拣机；DeviceNet 网络（Micro870）管控扫码、称重、货位光电检测设备，两套系统完全割裂。当包裹扫码不符、超重超尺寸时，报警信号无法实时下发 NX102 主站，分拣机持续将错分货物送入对应道口，单班次错分包裹超 800 件，月度人工二次分拣人工成本2 万元；报警信号延迟超 700ms，无法即时分流拦截，大幅增加逆向物流压力。

人工同步订单检测数据，工业物联网WMS 对接断层：DeviceNet 侧包裹重量、货位、条码数据存储在 Micro870 本地，无统一全域数据采集器自动同步仓储 WMS 系统，每班调度员耗时6 小时手动导出数据录入订单系统，全年人工录入成本 8.7 万元；订单轨迹数据时序错位，电商平台溯源查询多次失败，产生客户投诉赔付月度 2~5 万元。

传统 RS485 串口抗震极差、频繁通信中断：前期采用串口转换器对接两套 PLC，堆垛机高速往复震动造成串口端子松动、线路接触不良，每日通信中断 9~16 次，每次停机紧固重启 14 分钟，月度累计停机时长 29 小时，设备综合稼动率仅8%，大促期间分拣产能缺口无法满足订单需求。

订单波峰波谷程序切换、总线运维成本高：电商大促、淡季订单模式切换时，需要分别修改欧姆龙 NX102 EtherCAT 分拣调度程序、Micro870 DeviceNet 货位采集程序，单次切换停机5 小时，每月 4 次模式切换，月度分拣产能损失 518400 件包裹；两套总线协议分开运维、备件独立储备，年度总线运维人工 + 备件总成本 15.1 万元。

传统中转改造硬件投入高昂：前期备选方案新增小型 PLC 搭建中转网络，整套硬件采购、抗震布线调试总成本3 万元，改造需要全天停机 7 小时，电商订单积压严重；仓库缺少统一智能网关承载全域订单采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建一体化工业物联网WMS 联动平台。

四、解决方案

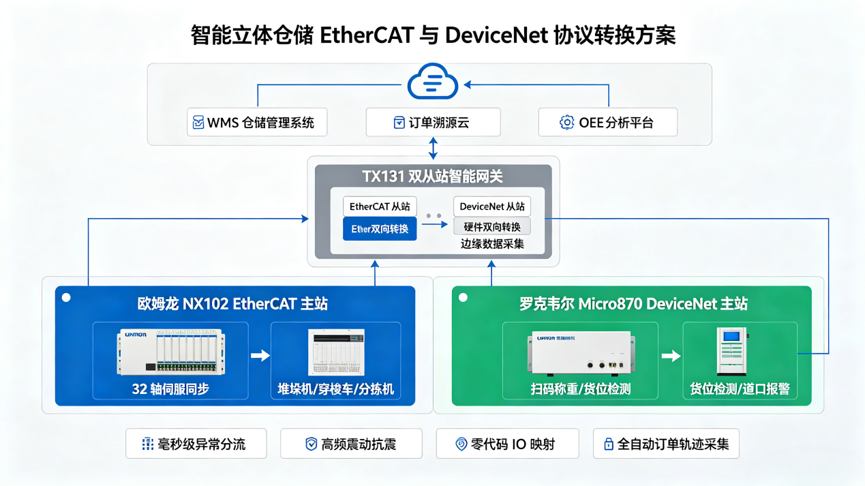

整套方案采用 “整套立体仓储分拣系统配置 1 台 TX131-RE-DNS/ECS协议转换智能网关” 核心架构，依托网关原生 EtherCAT 从站 + DeviceNet 从站双从站架构，打通欧姆龙 NX102 EtherCAT 主站、罗克韦尔 2080-LC70-24QWB Micro870 DeviceNet 主站，针对仓储高频震动做抗震硬件加固，同步搭建仓储一体化工业物联网订单数据采集链路：

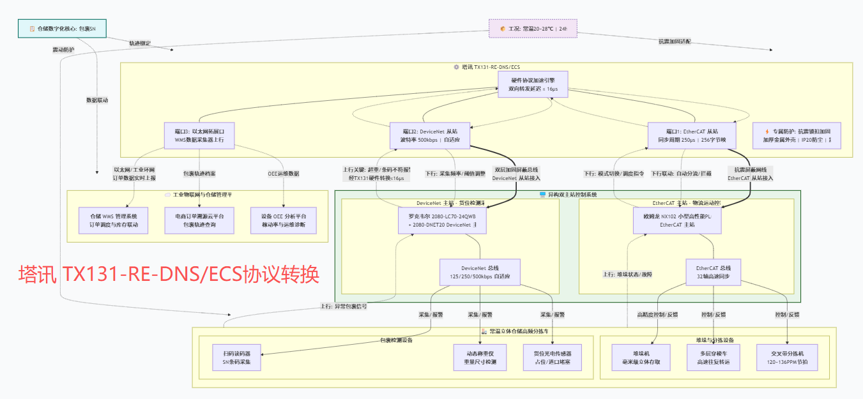

网络硬件拓扑搭建

EtherCAT 侧链路：欧姆龙 NX102 控制器 EtherCAT 主站网口通过抗震屏蔽网线直连 TX131 网关 EtherCAT 从站接口，网关在 Sysmac Studio 软件内识别为标准 EtherCAT 从站，分配 256 字节输出映射区（下发堆垛机存取货、分拣机转向、穿梭车调度、订单配方参数）、256 字节输入映射区（回传 DeviceNet 侧包裹异常报警信号），同步周期设定 250μs 适配高速分拣毫米级定位。

DeviceNet 侧链路：2080-LC70-24QWB 本地扩展 2080-DNET20 DeviceNet 主站模块，双层抗震屏蔽 DeviceNet 总线接入 TX131 网关加固 DeviceNet 端子，网关作为 DeviceNet 从站添加至主站扫描列表，分配独立 IO 地址，实时上传包裹 SN 条码、称重数值、货位占位、道口堵塞检测数据。

物联网拓展链路：TX131 网关独立以太网拓展口接入仓储抗震工业交换机，作为整套立体库统一数据采集器，将两侧总线融合后的调度、订单检测全维度数据同步推送至仓储 WMS、电商订单溯源云、设备 OEE 分析平台，实现每一件包裹分拣轨迹毫秒级绑定存档。

双向数据映射逻辑（适配立体仓储分拣工艺） 下行（NX102 EtherCAT → TX131 → Micro870 DeviceNet）：立体库存取货启动、分拣道口切换、穿梭车调度、大促订单模式切换、急停分流指令； 上行（Micro870 DeviceNet → TX131 → NX102 EtherCAT）：包裹条码 SN、包裹重量尺寸、货位有无货物、分拣道口堵塞、错分超重报警。

高频震动工况专属优化：网关抗震锁扣 DIN 导轨固定，所有通信线缆卡扣加固防松动，控制柜加装减震垫；网关软件开启震动杂波滤波算法，过滤堆垛机、分拣机往复运动产生的脉冲干扰，保障 7×24 小时稳定协议转换。

成本优化控制：仅单台 TX131 网关完成整套立体库异构总线互通，硬件采购成本82 万元，改造仅占用夜间 3 小时低订单窗口期，无需新增中转 PLC、多台串口采集终端，相较传统中转 PLC 方案硬件投入降低 82.3%，无全天停机订单积压损失。

五、分步实施流程

步骤 1：离线程序预配置

分别在欧姆龙 Sysmac Studio、罗克韦尔 CCW 软件离线导入 TX131 网关 ESI、EDS 文件；预先完成 1200 点双向 IO 映射，模拟包裹超重、条码不符异常场景，闭环测试分拣机自动分流逻辑，确认总线协议地址无冲突；同步配置网关工业物联网WMS 订单采集模板，对接仓储管理数据库，预校验包裹 SN 与分拣轨迹绑定逻辑，完整备份两套 PLC 原有调度程序。

步骤 2：夜间低订单硬件布线

控制柜减震垫 + 抗震 DIN 导轨固定 TX131智能网关，所有线缆使用卡扣加固避免震动松动；铺设抗震屏蔽 EtherCAT 网线、双层加固 DeviceNet 总线、物联网拓展网线，线缆远离堆垛机高速运动区域；完成 24VDC 隔离抗震供电接线，布线结束后人工模拟高强度震动测试线路接触稳定性，达标后进入调试环节。

步骤 3：分段在线联调

EtherCAT 链路单独调试：欧姆龙 NX102 扫描识别 TX131 从站，下发堆垛机、分拣机调度指令，锁定 250μs 同步周期，验证 32 轴设备同步定位精度无偏差；

DeviceNet 链路单独调试：2080-LC70 搭配 2080-DNET20 扫描网关从站，读取扫码称重设备实时数值，波特率设置 500kbps 适配高速包裹采集；

双向闭环联动全流程测试：模拟包裹超重报警，DeviceNet 信号经 TX131 硬件协议转换16μs 内转发至 NX102，分拣机自动切换分流道口，验证异常拦截时效性满足高速分拣节拍；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整订单分拣数据，核对每件包裹运动轨迹、检测参数时序完全对齐，WMS 订单档案无缺失。

步骤 4：96 小时满载高频震动稳定性测试 + 运维培训

120PPM 满负荷节拍连续运行 96 小时，全程开启堆垛机、交叉带分拣机高频往复震动，全程记录网关协议转换丢包、通信中断次数；组织仓储电气运维人员培训，掌握网关抗震参数配置、线路松动故障快速排查、WMS 订单数据导出方法；测试周期无通信故障后切换至全天 24 小时分拣模式。

六、改造前后核心指标对比表格

七、落地应用效果

智能立体仓储分拣系统部署塔讯 TX131-RE-DNS/ECS协议转换工业网关后，彻底打通欧姆龙 NX102 EtherCAT 主站、罗克韦尔 2080-LC70-24QWB Micro870 DeviceNet 主站两套异构总线协议，在 24 小时高频震动仓储工况搭建高可靠工业自动化分拣闭环调度网络，网关同步承担物联网网关、仓储全域数据采集器双重核心职能，落地量化收益清晰：

包裹分拣产能与营收大幅提升：分拣节拍由 120PPM 提升至 136PPM，年度新增分拣包裹 8380800 件，单件分拣服务费62 元，年度新增分拣收益 519.61 万元；淡旺季模式切换停机时长缩减 78%，设备综合稼动率从 82.8% 提升至 97.5%，电商大促期间完全消化订单峰值，无包裹积压投诉。

人工与逆向物流成本大幅节约：取消每班专职订单录入调度员，全年节约人工成本7 万元；错分二次分拣人工损耗下降 80%，年度节约逆向分拣开支 78.72 万元；总线抗震运维成本降低 81%，年度运维开支节约 12.23 万元，三项年度直接成本节约合计 99.65 万元。

工业物联网仓储数字化全面落地：依托 TX131 一体化数据采集器，自动融合 EtherCAT 立体库调度数据、DeviceNet 包裹检测订单数据，每件包裹生成独立分拣轨迹档案，毫秒级同步仓储 WMS 系统，100% 解决电商客户溯源查询失败、赔付扣款问题；一体化智能网关替代多台分散采集终端，无需重复硬件投入，项目获评市级智慧物流示范仓库，获取物流数字化改造补贴 35 万元。

高频震动工况通信稳定性全面升级：网关抗震锁扣加固、线缆防松卡扣搭配震动滤波算法，完美适配立体库堆垛机、分拣机持续往复震动工况，96 小时满载震动测试零通信丢包、零中断，全年故障停机时长不超过 5 小时，彻底解决传统串口震动松动频繁停机痛点；改造仅占用夜间 3 小时低订单窗口期，日间爆单分拣不受任何影响。

仓储运维难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通欧姆龙、罗克韦尔两套 PLC 编程体系，错分、通信故障定位排查时长从 3 小时缩短至 8 分钟以内，大促应急处置效率大幅提升。

八、项目总结

智能立体仓储分拣车间存在 24 小时堆垛机、交叉带分拣机高频震动差异化工况，同时具备 EtherCAT 高速立体库运动调度、DeviceNet 包裹扫码称重货位检测两套异构总线协议割裂痛点，传统 RS485 串口抗震性能差、中转 PLC 硬件投入高、长时间停机造成电商订单积压，无法满足高速分拣异常实时分流拦截与工业物联网WMS 订单数字化联动两大核心需求。塔讯 TX131-RE-DNS/ECS 双从站工业网关原生适配欧姆龙 NX102 EtherCAT 主站、罗克韦尔 Micro870 DeviceNet 主站硬件参数，硬件加速协议转换实现 16μs 级异常分流信号传输，整机抗震加固硬件结构适配仓储持续震动环境；同时兼具物联网网关、订单一体化数据采集器能力，一站式解决智慧物流工业自动化分拣调度与仓储数字化订单管理诉求。项目一次性硬件投入仅 1.82 万元，年度直接成本节约近 100 万元、新增分拣收益超 500 万元，投资回收期不足 1.3 天，方案可批量复制至电商立体仓、冷链仓储、快递中转分拣、自动化货架全系列物流自动化升级项目。
