芯智云品质保证：问题物料，一颗都别想流出去！

半导体供应链中，一颗假冒或翻新器件可以让整条产线停摆。据行业统计，全球电子元器件假冒市场规模已达数百亿美元——而分销环节的入仓质检，是阻断问题物料流入客户产线的最后一道物理防线。

芯智云的品质检测体系，正是建立在这道防线上。我们的质检员从开箱开始、历经外观初筛、深度仪器验证、电性测试、到最终判定，这一个标准的完整检测周期约为50分钟，而这50分钟就是芯智云对"100%品质合格"承诺的事实基础。

全链路闭环，从外箱到内核的四层递进

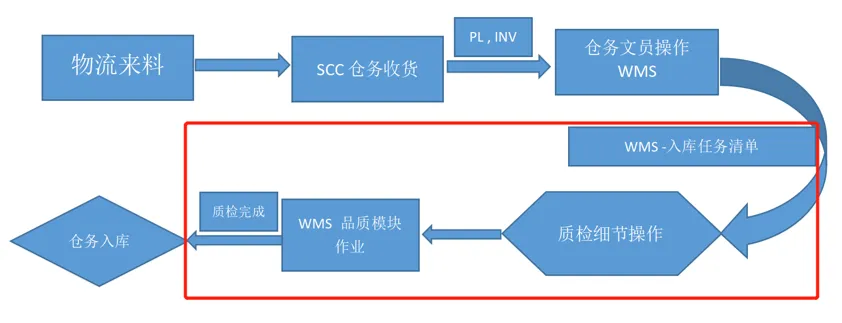

芯智云的品质检测不是单点动作，而是一条入库→质检→放行的不可逆流水线。

第一层：仓库预验收

仓务员在收货阶段即根据随货Packing List与 Invoice，对型号、数量、外箱包装完整性、湿敏等级（MSL）状况进行初步核验。验收入库后，芯智云WMS系统生成入库任务清单，物料与任务单同步进入品质待检区。如果收货阶段发现异常- 数量不符、型号不匹配、包装破损等情况 - 物料直接挂起，不进入下一环节。

第二层：入库流程

品质团队以入库任务单为工作起点，在待检区定位到对应物料开始正式检测。任务单上已标注该批次货品的初步信息与客户特殊检测需求，确保每一单检测都有据可依、有迹可循。

第三层：质检细节操作

从EVI外观检测起步，视物料类型和客户需求叠加 X-Ray、开盖测试、可焊性测试等深度检测项目。

第四层：Pass与异常

检测pass的物料随任务单流转至待入库区，仓务员完成入库上架；检测异常的物料，在异常处理方案确认前，持续滞留于待检区，不会进入任何流转环节。

EVI（外观检测），看穿伪装的"第一道火线"

EVI（External Visual Inspection）是芯智云品控体系中拦截率最高的环节——大量翻新件、假冒件的破绽，都首先出现在外观层面。

检测维度覆盖六大门类：

（1）标签

原厂标签是最容易被轻视、也最容易被仿冒造假者露出马脚的地方。印字精度不足、二维码信息与实物不符、内外包装标签不一致、标签信息与芯片本体Marking对不上，这些问题不存在"灰色地带"，任何一处异常即触发警报。这一项的判定高度依赖质检员的隐性经验积累，芯智云品质团队为此建立了历史来料标签数据库，为每一次比对提供参考基线。

（2）包装与MSL合规

湿敏器件（MSL 2-6级）的真空包装是否完好、干燥剂与湿度指示卡（HIC）是否在有效期范围内，这些细节直接决定器件在上线回流焊时是否会因吸湿导致"爆米花效应"分层失效。

（3）芯片本体

物理损伤、脏污、氧化、翻新痕迹、二次涂层，每一项在显微镜下都无处遁形。

（4）Body Marking

印字脱落

印字不清晰

同批次印字字体/大小/深浅度不一致

正背面印字内容不相符

印字重影

LOGO图案打印错误

型号代码与实际不符

以上七项异常任意一旦触发，即进入深度复查流程。

（5）引脚与焊球

引脚扭曲、断裂、氧化、划痕、变色、残留焊料，以及BGA封装锡球被压变形或脱落，这些问题到了客户产线上就是虚焊、接触不良的直接原因。

（6）外形尺寸量测

与物料官方Datasheet中的封装尺寸图纸逐项比对。尺寸偏差超出公差范围，直接判定不合格。

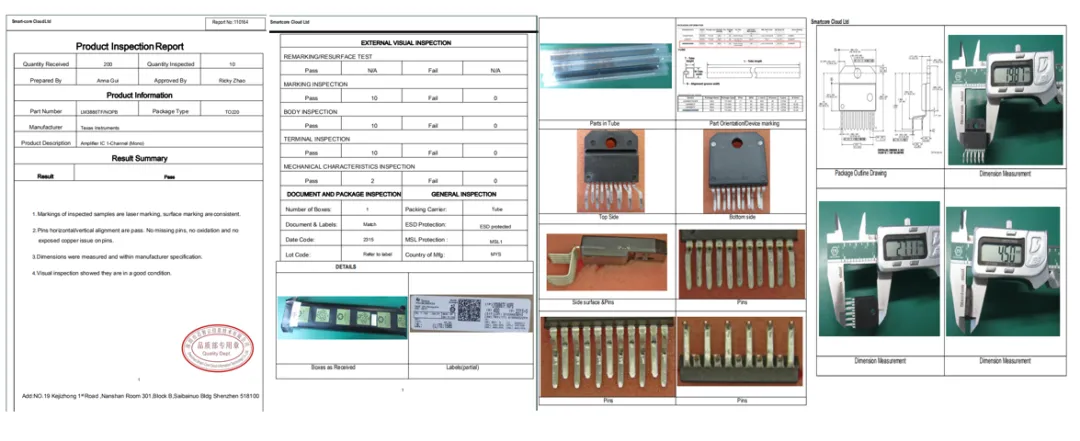

EVI检测完成后，每批次物料均生成芯智云EVI报告，为后续决策提供可追溯的记录文件。

芯智云 EVI Report

深度检测，X-Ray、开盖测试与可焊性测试

当EVI无法给出确定性结论、或客户对批次来源有更高验证要求时，芯智云启动深度仪器检测。

X-Ray：非破坏性内部结构验证

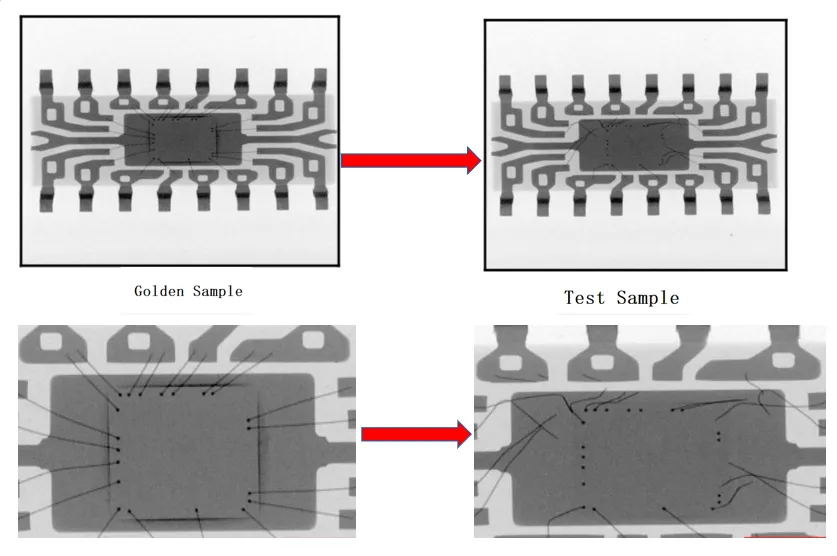

X-Ray用于检测样品内部结构，如检测wire-bonding是否完整、键合线有无断裂或老化迹象。这些是显微镜无法触及的维度。测试通常要求与 Golden Sample（原厂标准样品）做同角度比对，任何结构偏差都会在成像中显现。

开盖测试（Decapsulation）

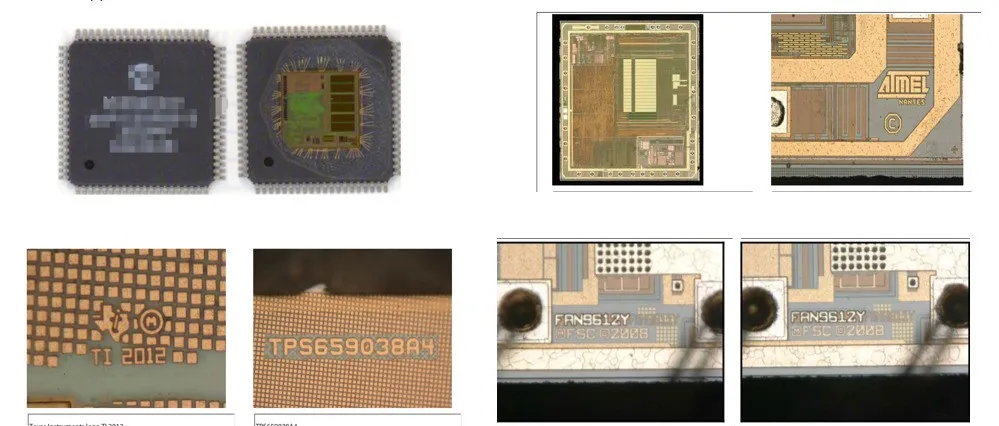

通过化学或激光手段对元件进行解剖，取出晶圆（Die），在高倍显微镜下观察晶圆表面的印字信息。晶圆上的原厂标识、版图编号、工艺特征是不可伪造的，这是检验样品真伪最有力的单点手段。

可焊性测试（Solderability Test）

ST-可焊性测试评估的是元器件引脚在焊接过程中的可靠性和稳定性。焊接是电子制造的核心工序，虚焊、焊接不良、接触不可靠，任一项都会导致整板功能异常或早期失效。

芯智云针对库存周期超过2年的DC类物料（Date Code over 2Y），默认执行可焊性测试。这是基于行业经验沉淀下来的判定规则，引脚镀层在长期存储中可能发生氧化或可焊性退化，而上线后才发现虚焊的返修成本，远远高于入库前的检测成本。

异常案例，四种造假手法

案例一：BGA翻新件。

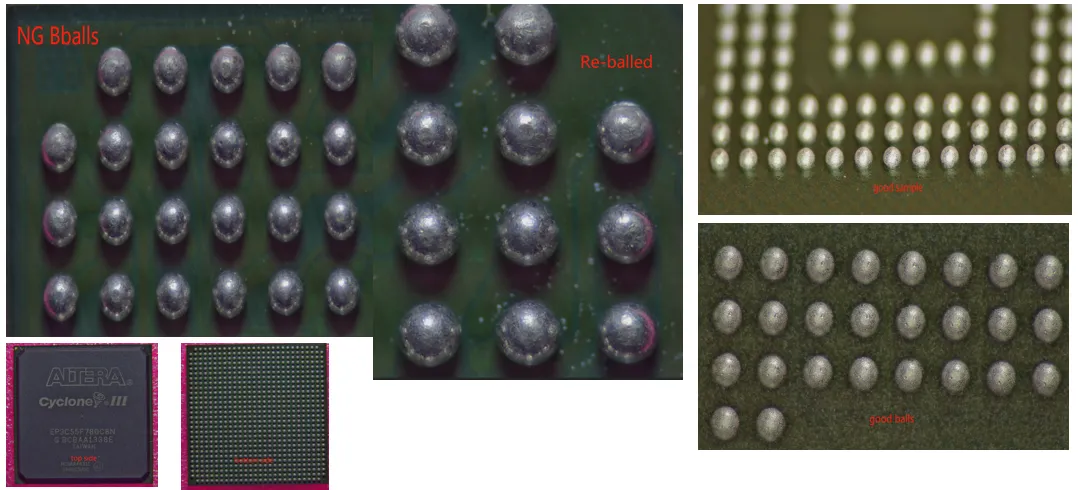

料号EP3C55F780C8N，品牌Altera。EVI检测发现BGA锡球与基板表面存在异常痕迹，锡球形态不一致、基板表面有非原厂特征的残留物。判定为翻新件（Refurbished）。

案例二：外观检测异常。

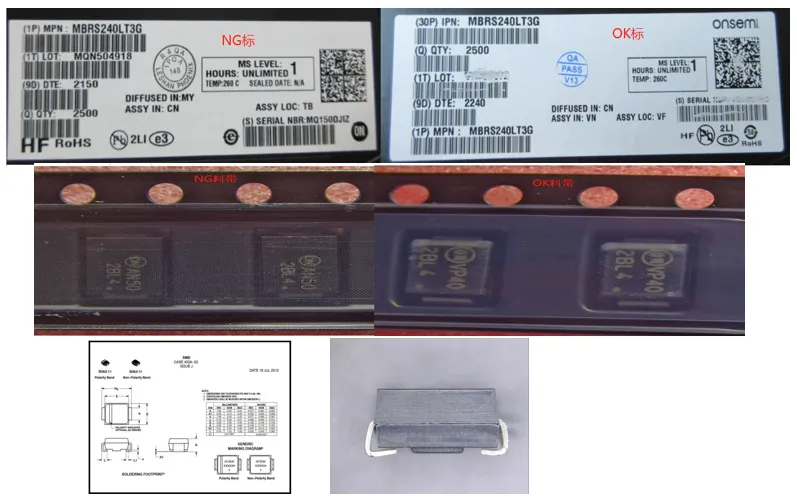

料号MBRS240LT3G，品牌ON Semiconductor。外观检测覆盖外标签、料盘、料带，与历史来料记录逐项比对，三项均存在异常。进一步测量发现，物料本体尺寸与ON官方Datasheet要求不符。直接判定为Counterfeit Part（假货）。

案例三：打磨+重新上锡。

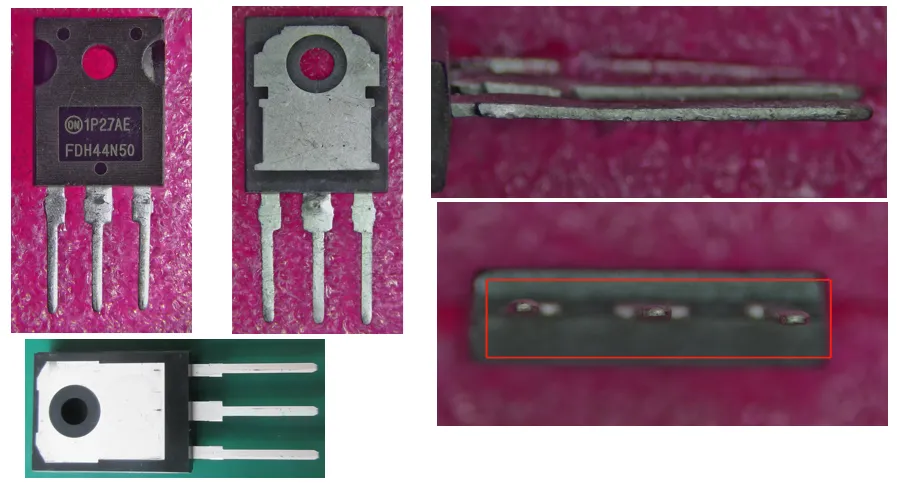

料号FDH44N50，品牌ON Semiconductor。EVI检测发现器件表面存在打磨痕迹，引脚有重新上锡的残留特征，这是最典型的翻新手法：将旧件表面打磨去除原有印字，重新打标后再给引脚挂一层新锡。判定为翻新件。

案例四：二次涂层 + 引脚修整。

料号STM32F105VCT6，品牌STMicroelectronics。检测发现芯片本体表面存在二次涂层，引脚有明显的重新上锡和修整Pin脚的机械痕迹。判定为翻新件。

芯智云品质检测，从源头杜绝问题物料流入产线

对芯智云而言，品质检测并非附加服务，而是作为供应链服务商的立身之本。每一颗从芯智云仓库发出的物料，凡客户要求质检，均会严格执行入库预验收→EVI 外观检验，必要时还会启动深度仪器检测。

100%品质合格，从来不是一句口号，而是一套完整可落地的检测体系。我们严格遵循AS6081、IDEA-STD-1010、AS5553、AS6171, EIA/JEDEC及IPC等行业标准，通过芯智云专属EVI Report全程记录，辅以X-Ray成像、开盖晶圆验证等多重手段，实现全流程可追溯、可验证。

芯智云的客户无需再赌供应商的诚信。每一批物料入库前，我们已替客户完成“先怀疑、再验证”的全流程质检，从源头杜绝问题物料流入产线。
