在运算放大器电路设计中，供电方式是最先确定的关键设计决策。运放选择单电源还是双电源供电，不只是电源引脚接线差异，会直接决定整体电路架构、信号处理能力、调试难度与硬件成本。很多电路异常、波形失真问题，根源来自供电模式选型错误。本文结合 LM321DTR(XBLW) 运放实例，对比两种供电模式原理、差异、坑点与适用场景。

一、运放单电源、双电源供电，基础概念

1. 双电源供电

双电源供电配置为一组等值的正电源 + 负电源，行业常用规格：±15V、±12V、±5V。正负电源公共连接点构成稳定低阻抗 0V 参考地。运放输入、输出信号全部以 0V 地做参考，交流信号可以完整正负对称摆动。

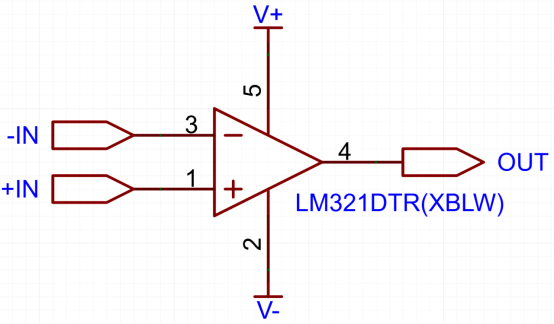

[LM321DTR(XBLW) 运放双电源供电原理图，V + 接正电压、V接负电压]

⚠️重要误区：运放引脚标注 V+、V，不等于只能双电源使用；引脚标注 VCC/GND，也不等于只能单电源。引脚标识只是厂商书写习惯。判断依据：电源两个引脚之间压差，必须落在芯片手册的绝对最大供电电压区间。

2. 单电源供电

单电源供电：运放 V + 接正电压，V引脚直接连接 GND 地，只有一路正向供电。常见电压 5V、3.3V，大量用于单片机、电池供电嵌入式设备。

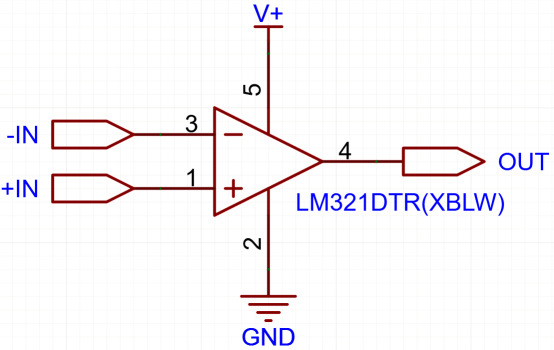

[LM321DTR(XBLW) 运放单电源供电原理图，V + 接正电压，V引脚接地 GND]

核心知识点：理论上绝大多数运放都支持单电源供电，限制不在芯片本身，而在于信号参考点（虚地）如何设计。

二、单电源、双电源核心设计差异

1. 偏置电路与虚地（Virtual GND）

双电源供电模式下，参考电位为 0V，交流信号正负双向摆动，不需要额外增加偏置电路，电路结构简单。

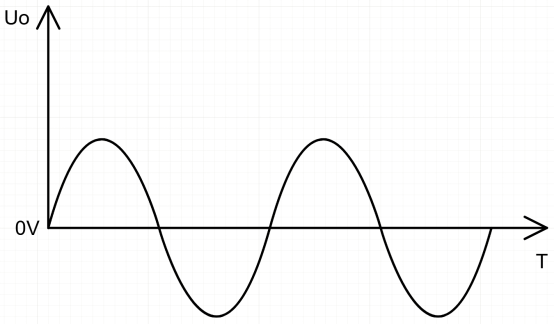

[双电源供电运放输出正弦波形，以 0V 中心点正负摆动]

单电源供电没有负电压轨，无法直接处理负半周交流信号。交流输入信号必须叠加直流偏置，将整个交流信号抬升到 0V~VCC 区间内正常工作。通常把偏置电压设置为 VCC/2，该电位就是虚地。

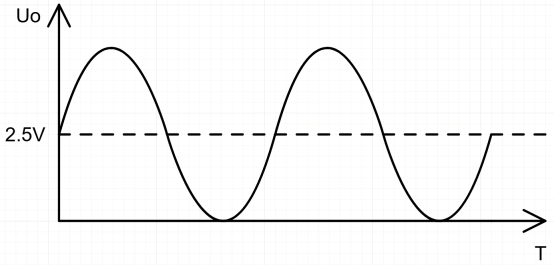

[单电源运放输出波形，以 2.5V 虚地为中心上下摆动（5V 供电系统）]

虚地一般使用两个阻值相等电阻分压产生；

多级单电源放大电路，每一级直流偏置会被后级放大，容易造成输出饱和超限；级间必须增加隔直电容阻断直流分量；

偏置电阻取值权衡：兼顾功耗与输入偏置电流引入误差；1215V 单电源常用 100kΩ；5V 低压系统需要选用更小阻值。

2. 输入共模电压范围

双电源运放输入共模电压范围，围绕 0V 对称分布，可以兼容正负双向输入信号，余量充足。

单电源供电时，输入共模范围必须匹配虚地电位；很多通用运放需要特别注意输入下限，确认能否靠近地电位，一旦超出共模范围，波形会削波失真。

3. 信号类型适配与典型应用场景

✅双电源供电适合场景

天然适配正负双极性输入信号；动态范围大、失真更低。多用于仪器仪表、高速信号采集、高精度模拟处理电路。优势是运放工作点远离电源轨，降低信号失真。缺点是需要生成负电源，BOM 成本、PCB 布局复杂度上升。

✅单电源供电适合场景

适合传感器输出全部大于 0V 的单极性信号；大量用于嵌入式设备、便携电池设备。

⚠️单电源常见坑：当输入信号趋近 0V，输出很难真正到达 0V。这个微小输出偏移，如果经过后级放大，偏移误差会被放大，造成严重电路故障。如果原始输入包含负电压，不能直接送入单电源运放输入端，必须做电平抬升处理。

三、如何快速选择：单电源还是双电源？

运放供电模式选型本质是做取舍：设计复杂度、信号动态范围、系统物料成本、整机功耗四者权衡。

表格

四、工程设计总结

随着低压嵌入式、便携设备普及，单电源运放电路成为模拟硬件工程师必须掌握的技能。很多新手误以为 “运放分为单电源运放、双电源运放两类”，实际上供电能力看电源压差范围，而真正限制电路性能的是虚地设计、输入共模电压范围、零点偏移问题。

在项目前期评估阶段，优先根据输入信号是单极性还是双极性、整机是否具备负电源资源，来确定运放供电方案，可以规避后续大量波形失真、零点漂移等调试问题。
