800mA超低噪声LDO LKP8262DF系列产品详解

一、产品概述

LKP8262DF是瓴科微（LKWIC）推出的一系列超低噪声线性稳压器（LDO），采用4.5V~16V电源供电，最大输出电流800mA。该器件采用先进专有架构，提供高电源抑制比（PSRR）与超低噪声特性，使用10μF陶瓷输出电容即可实现出色的线路与负载瞬态响应性能。LKP8262DF系列共有两个型号——LKP8262DF-02与LKP8262DF-04，分别针对不同输入电压范围优化，可满足从1.5V到5.1V的宽范围输出电压需求。

二、核心参数概要

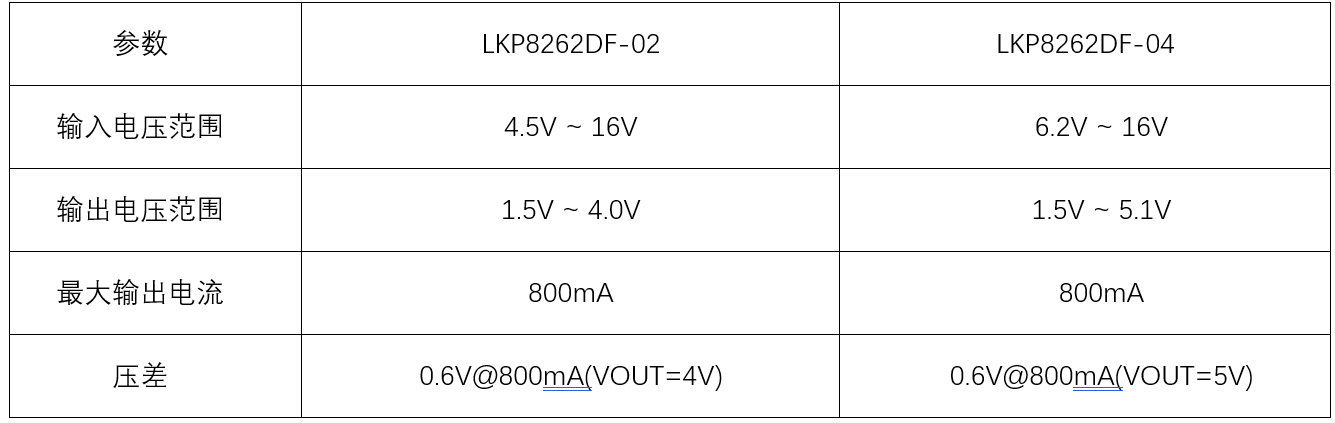

输入与输出规格

噪声与PSRR性能

总积分噪声：100Hz~100kHz为1.0μV RMS；10Hz~100kHz为1.6μV RMS

PSRR（400mA负载） ：>90dB（1kHz~100kHz，VOUT=5V）；>60dB（1MHz，VOUT=5V）

电压精度：在整个线路、负载与温度范围内为±2%

工作温度：-40℃ ~ +85℃

封装信息

采用DFN8封装（3.00mm × 3.00mm × 0.75mm），在保证散热性能的同时实现紧凑的PCB布局。

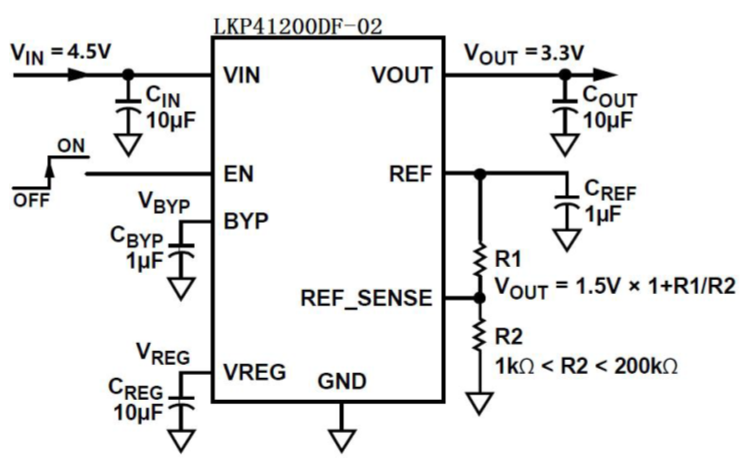

图1 LKP8262DF系列典型应用电路

三、目标应用与市场痛点分析

典型应用场景

LKP8262DF系列专为对电源噪声敏感的射频（RF）和混合信号电路设计，主要面向以下应用领域：

射频前端：RF混频器、锁相环（PLL）、压控振荡器（VCO）及集成VCO的PLL

时钟与数据转换：时钟分配电路、高速（16位以上）ADC、电缆数模转换（DAC）驱动器

通信基础设施：高速RF收发器、通信与基础设施设备

医疗成像：超声及其他成像应用

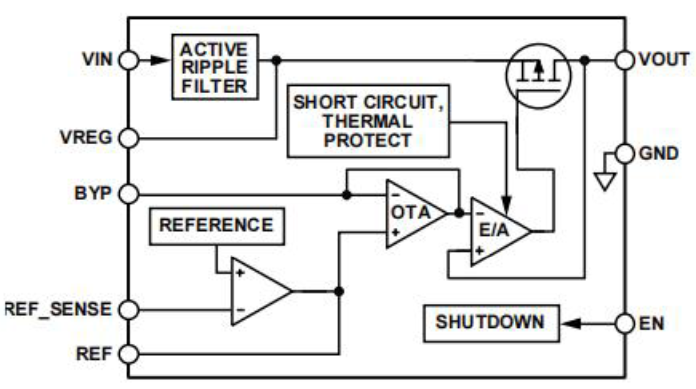

图3 LKP8262DF功能框图

解决的核心痛点

痛点一：电源噪声导致系统性能劣化

在射频接收链路、PLL/VCO及高速ADC等应用中，电源纹波和噪声会直接耦合到输出信号中，造成相位噪声恶化、信噪比（SNR）下降、杂散（spur）增加等严重问题。LKP8262DF在1kHz~100kHz频段提供>90dB的PSRR，在1MHz频点仍保持>60dB的抑制能力，能够有效滤除来自前端开关电源或系统内其他数字电路的噪声干扰，确保敏感模拟电路获得纯净的供电轨。

痛点二：高集成度设计对散热与布局的挑战

随着系统小型化趋势，PCB面积日益紧张。LKP8262DF采用3.00mm×3.00mm DFN8封装，在保证800mA输出能力的同时实现极小占板面积。推荐使用10μF陶瓷输出电容即可保证环路稳定，无需使用体积较大的电解电容或钽电容，进一步节省空间并降低BOM成本。

痛点三：宽输入电压范围下的兼容性需求

系统中可能存在多种供电轨（如5V、12V等），不同LDO型号需要适配不同的输入电压条件。LKP8262DF提供两个型号选择：

LKP8262DF-02（输入4.5V~16V）：适用于VOUT<3.3V或输出较低电压的场景，最低输入电压仅需4.5V，兼容常见的5V供电系统

LKP8262DF-04（输入6.2V~16V）：适用于VOUT≥5V或输入电压较高的场景，在VOUT=5V/800mA负载下最低输入电压为6.2V

痛点四：国产化替代需求

LKP8262DF系列在功能与性能上对标国际主流产品国际竞品，为寻求国产化供应链替代方案的客户提供了可靠的第二来源选择。

注：竞品的PSRR数据在不同输入电压条件下有所差异。竞品在VIN=6.2V/VOUT=5V/800mA负载下，1k~100kHz PSRR为84dB，1MHz为53dB；而LKP8262DF-04在同等条件下的指标与上述表格一致。

图2 LKP8262DF DFN8引脚排列（顶视图）

对比结论

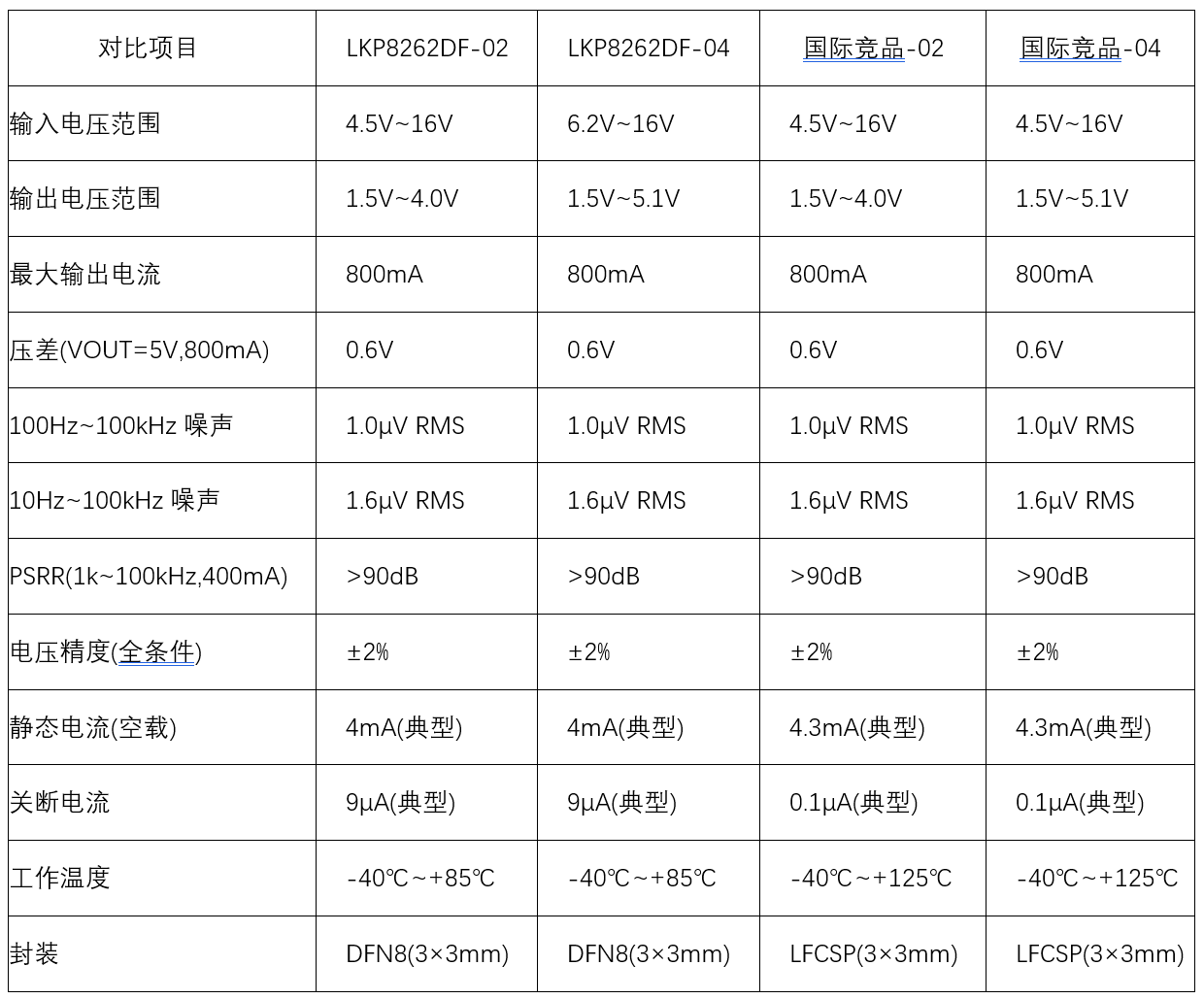

从参数对比来看，LKP8262DF系列在核心性能指标（噪声、PSRR、压差、电压精度）上与国际竞品系列基本持平。具体优势与差异如下：

LKP8262DF的优势：

静态电流略优：LKP8262DF空载静态电流典型值4mA，低于国际竞品的4.3mA，在轻载或待机模式下功耗更低

封装兼容：DFN8封装与国际竞品的LFCSP封装（3mm×3mm）引脚布局兼容，便于客户直接进行替代验证

国产供应链：作为国产器件，在供货稳定性、技术支持响应速度和成本方面具有天然优势

需关注的差异点：

工作温度范围：LKP8262DF为-40℃+85℃，而国际竞品支持-40℃+125℃。对于需要在+85℃以上环境工作的极端工业应用，需评估散热设计是否满足要求

关断电流：LKP8262DF关断电流典型值9μA，高于国际竞品的0.1μA。对于电池供电且对关断功耗有极致要求的应用需注意

五、应用注意事项

电容选型建议

LKP8262DF对输出电容的ESR有一定要求。建议最小输出电容为10μF，ESR为0.2Ω或更低。推荐使用X7R或X5R型陶瓷电容，不建议使用Y5V和Z5U电容，后两者在温度和直流偏置下的容值稳定性较差。输入电容（CIN）、VREG电容（CREG）同样建议使用10μF及以上。

散热设计

LKP8262DF采用DFN8封装，结至环境热阻θJA为42.1°C/W。结温计算公式为：

TJ = TA + [(VIN - VOUT) × ILOAD] × θJA

在高压差、大电流应用中，需确保结温不超过150°C。建议通过增加PCB覆铜面积（尤其是裸露焊盘下方的接地层）来改善散热。

布局要点

输入电容应尽可能靠近VIN和GND引脚放置，输出电容尽可能靠近VOUT和GND引脚放置。VREG、VREF和VBYP的旁路电容应靠近相应引脚和GND。

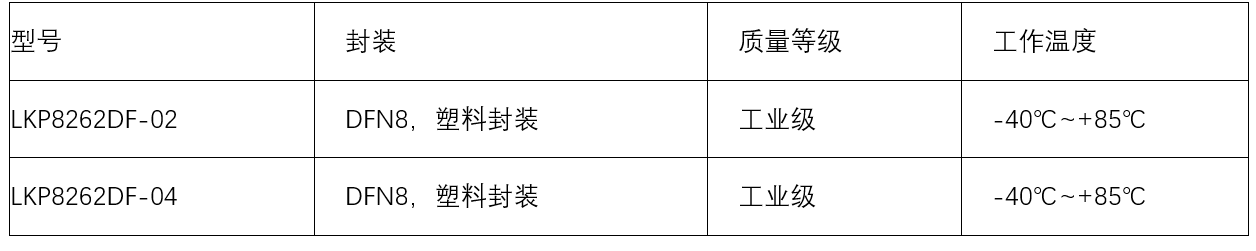

七、订货信息

八、总结

LKP8262DF系列作为一款800mA超低噪声LDO，在1.0μV RMS（100Hz~100kHz）的输出噪声、>90dB（1kHz~100kHz）的PSRR等核心指标上对标国际主流产品国际竞品，同时在静态功耗方面略有优势。其DFN8小型封装、宽输入电压范围（4.5V~16V / 6.2V~16V）以及可调输出电压（1.5V~5.1V）特性，使其成为射频前端、PLL/VCO、高速ADC等对电源噪声敏感应用的理想选择。作为国产化替代方案，LKP8262DF在保证性能的同时，为客户提供了更灵活的供应链选择与更具竞争力的成本结构。
