EtherCAT转Modbus RTU工业网关｜倍福CX对接台达MS300变频器涂布机案例

一、应用场景

锂电池极片涂布是动力电池制造的首道核心工序，涂布质量（面密度均匀性、涂层厚度公差）直接决定电池的容量一致性和安全性能。某动力电池设备制造商在广东深圳的研发生产基地中，其新一代高精度挤压式涂布机采用了倍福（Beckhoff）CX系列嵌入式PC控制器作为EtherCAT主站，负责涂布头、放卷辊、牵引辊、收卷辊等核心部件的高精度运动控制。倍福CX控制器基于EtherCAT实时工业以太网总线协议，具备微秒级周期抖动和纳秒级时钟同步能力，能够实现多轴高精度协同运动控制，涂布速度可达60m/min，面密度精度控制在±1%以内。

然而，该涂布机的放卷、牵引、涂布、收卷四个工位的驱动电机采用了台达MS300系列变频器进行调速控制。MS300变频器作为一款通用型变频器，具备优异的低速转矩和速度控制精度，但其通讯接口仅支持Modbus RTU协议，通过RS485物理层与上位控制器进行数据交互。倍福CX运行在EtherCAT网络，台达MS300运行在Modbus RTU网络，两套系统之间无法直接通讯，导致变频器的频率设定、运行状态和故障信息无法纳入EtherCAT主站的统一控制和监控体系。

在新能源汽车产业对动力电池一致性要求日益严苛的背景下，涂布机需要实现四台变频器的速度同步控制和张力闭环调节，以确保极片在高速运行中保持恒定张力和稳定涂布。如何在不更换变频器的前提下，实现倍福CX的EtherCAT网络与台达MS300的Modbus RTU网络之间的高速数据交互，成为该涂布机控制系统集成的关键技术难题。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款专为EtherCAT网络与Modbus RTU网络互联设计的高性能协议转换网关，也是一款集数据采集器与智能网关于一体的工业物联网关设备。该网关在EtherCAT侧作为从站（Slave）运行，在Modbus RTU侧作为主站（Master）运行，能够主动轮询Modbus RTU从站设备的数据，并将数据映射到EtherCAT过程数据对象（PDO）中供EtherCAT主站读取，同时将EtherCAT主站下发的控制指令写入Modbus RTU从站设备。

核心功能特性包括：

EtherCAT从站功能：支持标准EtherCAT从站协议，可被倍福TwinCAT、欧姆龙Sysmac、汇川InoProShop等主流EtherCAT主站识别和配置，支持周期性过程数据（PDO）和邮箱通讯（SDO）。

Modbus RTU主站功能：网关作为Modbus RTU主站，主动轮询总线上的从站设备（变频器、仪表、传感器等），支持功能码0x03（读保持寄存器）、0x06（写单个寄存器）、0x10（写多个寄存器）等，可同时管理最多32台从站设备。

大容量数据映射：支持EtherCAT输入/输出各512字节的过程数据区，可满足多台变频器的频率、电流、电压、状态、故障代码等数百个点位的实时数据交换。

灵活的轮询配置：通过配置软件可设置每台Modbus从站的轮询周期、寄存器地址和数据类型，支持按优先级分组轮询，确保关键设备的实时性。

工业级可靠性：DIN导轨安装，宽温设计（-40℃~+85℃），电源冗余，RS485接口内置15kV ESD保护和2kV隔离，适应涂布机的长时间连续运行环境。

作为一款专业的工业网关，TX131-RE-RS/ECS的核心价值在于以协议转换方式将Modbus RTU从站设备无缝接入EtherCAT实时控制网络，保护用户既有投资，是工业自动化系统集成中的理想数据采集器和协议转换利器。

三、系统结构拓扑图

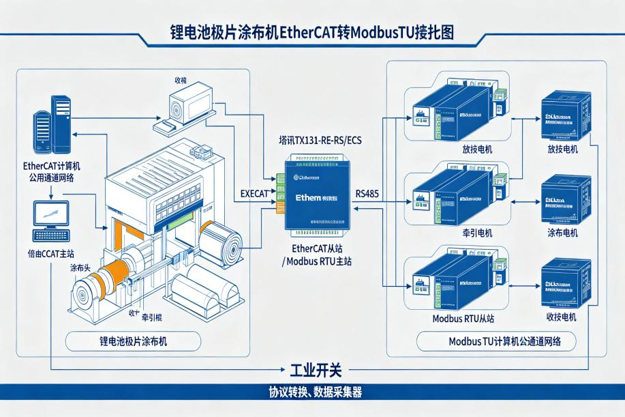

锂电池极片涂布机EtherCAT转Modbus RTU拓扑图

如上图所示，整个系统分为三个层次：

EtherCAT控制层：倍福CX控制器作为EtherCAT主站，通过EtherCAT总线连接涂布机各运动轴的伺服驱动器和IO模块，TX131-RE-RS/ECS网关作为EtherCAT从站接入该总线。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接入EtherCAT总线，RS485串口接入Modbus RTU总线，网关作为Modbus RTU主站主动轮询变频器数据。

Modbus RTU驱动层：四台台达MS300变频器作为Modbus RTU从站，通过RS485总线串联，分别驱动放卷电机、牵引电机、涂布电机和收卷电机。

四、项目痛点

在引入TX131-RE-RS/ECS协议转换网关之前，该涂布机控制系统面临以下突出问题：

速度同步困难：四台变频器的速度设定依赖模拟量信号（0-10V）逐台给定，模拟量信号存在漂移和干扰，四台电机的速度同步精度仅为±2%，导致极片张力波动较大，面密度均匀性不佳。

状态监控缺失：变频器的运行电流、输出电压、模块温度等关键参数无法上传至倍福CX控制器和HMI，设备维护人员无法实时监控变频器健康状态，故障预警能力不足。

故障定位困难：变频器发生故障时，仅能通过变频器面板查看故障代码，无法在中央控制系统中记录和报警，故障追溯和定位效率低。

接线复杂繁琐：四台变频器各需独立的模拟量控制线、运行/停止开关量线和故障反馈线，控制柜内接线密集，调试和维护工作量大，且模拟量信号易受干扰。

总线协议壁垒：EtherCAT与Modbus RTU在物理层、数据链路层和应用层均存在本质差异，倍福CX无法直接访问Modbus RTU设备，若全部更换为支持EtherCAT的伺服驱动器，成本将增加40万元以上。

五、解决方案

针对上述痛点，项目团队决定采用塔讯TX131-RE-RS/ECS协议转换网关作为核心互联设备，构建”倍福CX（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—台达MS300变频器（Modbus RTU从站）“的异构通讯架构。具体方案如下：

1. 网络架构设计

在涂布机主控制柜中安装一台TX131-RE-RS/ECS网关。网关的EtherCAT网口通过超五类屏蔽双绞线接入EtherCAT总线，串联在倍福CX与其他EtherCAT从站之间；网关的RS485端子（A/B/GND）通过屏蔽双绞线缆连接四台台达MS300变频器的RS485通讯口，四台变频器以总线方式串联，从站地址分别设为1、2、3、4，波特率统一设为38400，数据位8，停止位1，校验位偶校验。

2. 数据映射规划

通过网关配置软件，为每台变频器定义以下数据映射关系：

EtherCAT主站→变频器方向（控制指令）：频率设定值（0-5000对应0-50.00Hz）、运行/停止命令、正反转控制、故障复位等，每台变频器8个点位，共32个点位，映射到EtherCAT输出PDO。

变频器→EtherCAT主站方向（状态反馈）：输出频率、输出电流、输出电压、模块温度、运行状态、故障代码等，每台变频器12个点位，共48个点位，映射到EtherCAT输入PDO。

网关作为Modbus RTU主站，按100ms周期轮询四台变频器的状态数据，同时将EtherCAT主站下发的控制指令实时写入对应变频器的寄存器。

3. 主站程序适配

在倍福TwinCAT工程中，扫描EtherCAT总线自动识别TX131-RE-RS/ECS从站，导入网关的ESI（电子数据手册）文件，配置输入/输出PDO数据长度，建立对应的PLC变量。

在TwinCAT PLC程序中编写四台变频器的速度同步控制逻辑和张力闭环PID算法，通过EtherCAT PDO将频率设定值下发至网关，网关自动写入对应变频器。

4. 张力闭环控制

基于网关上传的变频器实时运行数据，在倍福CX中实现放卷-牵引-涂布-收卷四段张力的闭环控制：根据收卷辊径变化动态调整收卷张力，根据涂布速度同步调整牵引和放卷速度，确保极片在高速运行中张力恒定。

六、实施过程

项目实施分为五个阶段：

第一阶段：现场勘查与方案确认

技术人员现场确认了倍福CX控制器的型号和TwinCAT版本、EtherCAT总线拓扑、四台台达MS300变频器的型号和通讯参数、需要交换的数据点位清单。共梳理出需要交互的点位80个，其中控制指令32个，状态反馈48个。

第二阶段：网关配置与实验室联调

在实验室搭建模拟环境，使用TX131配置软件完成网关的EtherCAT从站参数配置、Modbus RTU主站参数配置和80个点位的映射表。使用倍福CX控制器和四台台达MS300变频器进行联调测试，验证数据读写的正确性和实时性，端到端数据延迟控制在100ms以内，四台变频器频率同步精度达到±0.1%。

第三阶段：现场安装与接线

将TX131-RE-RS/ECS网关安装在涂布机主控制柜的DIN导轨上，接入24VDC电源。EtherCAT网口通过屏蔽网线接入EtherCAT总线，RS485端子使用屏蔽双绞线缆连接四台变频器，线缆两端加装终端电阻。拆除原有的模拟量控制线和开关量线，控制柜内接线大幅简化。

第四阶段：在线调试与数据验证

在TwinCAT中扫描并配置TX131网关从站，下载包含变频器控制逻辑的PLC程序。逐点验证80个数据点位的读写正确性，包括频率设定值的下发与回读一致性、电流电压数据的实时性（刷新周期≤100ms）、故障代码的响应速度等。调试过程中发现一台变频器的通讯参数偶校验设置不一致，修正后通讯恢复正常。

第五阶段：试运行与验收

系统进入8小时连续试运行。期间监测网关通讯状态、四台变频器的同步精度、张力控制效果和涂布面密度均匀性。试运行结果显示：四台变频器速度同步精度达到±0.1%，极片张力波动从±5N降至±1N，涂布面密度均匀性从±1.5%提升至±0.8%。用户方组织验收，确认所有功能指标达标，项目正式交付。

七、应用效果

项目实施后，该涂布机实现了以下显著改善：

速度同步精度大幅提升：四台变频器通过数字通讯实现速度同步，同步精度从模拟量方案的±2%提升至±0.1%，极片张力波动减小80%。

涂布质量提升：面密度均匀性从±1.5%提升至±0.8%，满足高端动力电池对极片一致性的严苛要求，产品优等品率提升5个百分点。

设备状态全面监控：变频器的电流、电压、温度等参数实时上传至HMI和MES系统，设备维护从定期保养转向预测性维护，变频器故障率降低40%。

接线简化维护便捷：取消了16根模拟量线和24根开关量线，控制柜内接线减少60%，调试和维护工作量大幅降低。

改造投资可控：仅投入一台网关设备和少量调试人工，总费用约5万元，远低于全部更换EtherCAT伺服驱动器方案（约40万元），投资回报周期不足1个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了倍福CX控制器（EtherCAT主站）与四台台达MS300变频器（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站的模式，主动轮询变频器数据并映射到EtherCAT过程数据对象，在不更换变频器的前提下，实现了四台变频器的数字式速度同步控制和状态监控。

该项目充分体现了工业网关在工业自动化系统集成中的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现变频器级别的点位级数据互通，为工业物联网平台提供高质量的实时数据底座。TX131-RE-RS/ECS作为一款专业的智能网关和物联网关，其EtherCAT从站+Modbus RTU主站架构、大容量映射和工业级可靠性，使其成为新能源锂电等高端制造设备中Modbus设备接入EtherCAT网络的首选方案。
