一、应用场景

汽车发动机缸体热处理是保证缸体力学性能和尺寸稳定性的关键工序，通过淬火和回火工艺使缸体获得所需的硬度、强度和韧性。某汽车零部件制造商在重庆的发动机缸体生产基地中，其连续式热处理炉采用了欧姆龙（OMRON）NJ501系列PLC作为EtherCAT主站控制器，负责进料门、加热区传送、淬火升降、回火区传送、出料门等核心机构的逻辑控制和运动控制。NJ501支持EtherCAT实时工业以太网总线协议，具备高速IO处理和多轴同步控制能力，能够实现缸体在热处理炉各温区之间的精确节拍传送。

然而，该热处理炉的六个温区（预热区、加热区1、加热区2、淬火区、回火区1、回火区2）的温度控制由六台欧姆龙E5CC系列数字温控器独立完成。E5CC温控器具备高精度PID控制（0.1℃显示精度）和丰富的温控算法，但其通讯接口仅支持Modbus RTU协议，通过RS485与上位系统进行数据交互。欧姆龙NJ501运行在EtherCAT网络，E5CC温控器运行在Modbus RTU网络，两套系统之间无法直接通讯，导致炉温数据无法纳入EtherCAT主站的统一监控和配方管理。

在汽车行业对发动机缸体质量一致性要求日益严格和IATF 16949质量体系全面推行的背景下，热处理炉需要实现六温区温度的集中监控、配方自动切换和温度曲线追溯。如何实现欧姆龙NJ501的EtherCAT网络与E5CC温控器的Modbus RTU网络之间的可靠数据互通，成为该热处理炉智能化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款专为EtherCAT网络与Modbus RTU网络互联设计的协议转换网关，集成了智能网关和数据采集器的核心功能。该网关在EtherCAT侧作为从站接入欧姆龙NJ501的EtherCAT主站网络，在Modbus RTU侧作为主站主动轮询六台E5CC温控器的温度数据和运行状态，实现两种总线协议之间的透明数据映射。

针对热处理炉的应用需求，TX131-RE-RS/ECS的关键功能特性包括：

EtherCAT从站功能：支持标准EtherCAT从站协议，可被欧姆龙Sysmac Studio自动识别和配置，支持周期性PDO通讯，确保温度数据的实时刷新。

Modbus RTU主站轮询：网关作为Modbus RTU主站，按配置周期轮询六台E5CC温控器，读取过程值（PV）、设定值（SV）、运行状态和报警状态，同时写入温度设定值和运行指令。

大容量数据映射：EtherCAT输入/输出各512字节过程数据区，可满足六台温控器的PV、SV、状态、报警等数十个点位的实时交换。

温控数据专用处理：支持温度数据的工程单位转换（如E5CC的1℃分辨率转换）和报警状态解析，减轻主站PLC的数据处理负担。

工业级可靠性：DIN导轨安装，宽温设计，适应热处理炉周边的高温环境，7×24小时连续运行稳定可靠。

作为一款专业的工业网关，TX131-RE-RS/ECS为热处理炉中Modbus RTU温控器接入EtherCAT控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键物联网关设备。

三、系统结构拓扑图

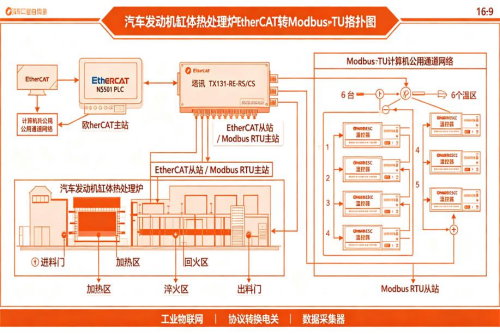

汽车发动机缸体热处理炉EtherCAT转Modbus RTU拓扑图

系统拓扑分为三个层次：

EtherCAT控制层：欧姆龙NJ501 PLC作为EtherCAT主站，通过EtherCAT总线连接热处理炉各运动轴的伺服驱动器和IO模块，TX131-RE-RS/ECS作为EtherCAT从站接入。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接EtherCAT总线，RS485串口接Modbus RTU总线，网关作为Modbus RTU主站轮询六台温控器。

Modbus RTU温控层：六台欧姆龙E5CC温控器作为Modbus RTU从站，通过RS485总线串联，分别控制六个温区。

四、项目痛点

炉温监控分散：六台E5CC温控器独立运行，炉温数据只能在各温控器面板查看，操作人员需要逐台巡检，无法在中央HMI集中监控六温区实时温度。

配方切换繁琐：更换不同材质缸体时，需要逐台手动修改六台温控器的温度设定值，配方切换时间长（约20分钟/次），且容易出现人为设置错误。

温度曲线追溯困难：热处理温度曲线是IATF 16949要求的关键质量记录，但温控器数据无法自动上传和存储，温度追溯依赖人工记录，完整性和准确性不足。

报警响应滞后：温控器超温或传感器故障时，仅在本地面板报警，中央控制系统无法获取报警信息，存在炉温异常导致整批缸体报废的质量风险。

系统集成受限：欧姆龙NJ501的EtherCAT协议与E5CC的Modbus RTU协议不兼容，若更换为支持EtherCAT的温控模块，六温区改造成本约6万元，且需重新布线和调试。

五、解决方案

采用塔讯TX131-RE-RS/ECS协议转换网关，构建”欧姆龙NJ501（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—欧姆龙E5CC温控器（Modbus RTU从站）“的异构通讯架构。

1. 硬件部署

在热处理炉控制柜中安装TX131-RE-RS/ECS网关。EtherCAT网口接入EtherCAT总线；RS485接口连接六台E5CC温控器的通讯口，温控器从站地址设为1-6，波特率9600，8数据位，1停止位，偶校验。

2. 数据映射配置

NJ501→温控器方向（控制指令）：六温区温度设定值（SV）、运行/停止命令、报警复位等，每台温控器3个点位，共18个点位，映射到EtherCAT输出PDO。

温控器→NJ501方向（状态反馈）：六温区过程值（PV）、设定值回读、运行状态、报警代码等，每台温控器5个点位，共30个点位，映射到EtherCAT输入PDO。

网关按200ms周期轮询六台温控器，确保温度数据的实时性。

3. 主站配置

在欧姆龙Sysmac Studio中扫描EtherCAT总线，自动识别TX131网关从站，导入ESI文件配置PDO数据长度。在NJ501程序中编写温度配方管理逻辑，将不同材质缸体的六温区温度参数存储为配方，通过网关一键下发至六台温控器。

4. 应用逻辑

NJ501根据生产工单自动调用对应温度配方，通过网关将六温区设定值下发至E5CC温控器。温控器的实时温度数据通过网关上传至NJ501，在HMI上以趋势图形式展示，并自动记录温度曲线至质量数据库。超温报警实时上传至NJ501，触发声光报警和炉门联锁。

六、实施过程

第一阶段：现场勘查与点位梳理

确认欧姆龙NJ501的型号和固件版本、EtherCAT网络拓扑、六台E5CC温控器的型号和通讯参数、温控器寄存器地址表。与工艺工程师和质量工程师共同确认需要交互的点位共48个：控制指令18个，状态反馈30个。

第二阶段：网关配置与实验室联调

在实验室使用欧姆龙NJ501样机和六台E5CC温控器搭建测试平台。完成TX131网关配置和48个点位的映射表，特别验证了E5CC温度数据的0.1℃分辨率转换。测试数据刷新周期约200ms，满足要求。

第三阶段：现场安装接线

利用热处理炉周末停产时间进行网关安装。网关安装在控制柜DIN导轨上，EtherCAT和RS485接线同步完成。接线完成后通电自检正常。

第四阶段：在线调试

在Sysmac Studio中扫描并配置TX131网关，下载包含温度配方管理的PLC程序。逐点验证48个点位的数据一致性，重点测试配方一键下发功能和温度趋势记录功能。调试中发现E5CC的SV写入需要先写入命令寄存器再写入数据寄存器，调整网关写操作序列后正常。

第五阶段：验证与交付

按照IATF 16949要求进行连续3个生产批次的温度曲线验证。验证六温区温度设定值下发的准确性（误差≤0.1℃）、温度曲线记录的完整性和报警联锁功能。验证结果全部合格，形成验证报告。项目通过质量部门验收。

七、应用效果

炉温集中监控：六温区实时温度在HMI上集中展示，操作人员无需逐台巡检，监控效率提升80%，温度异常发现时间从平均15分钟缩短至实时。

配方自动切换：六温区温度参数通过配方一键下发，配方切换时间从20分钟缩短至1分钟，且消除了人为设置错误。

温度曲线自动追溯：热处理温度曲线自动记录并关联批次号，满足IATF 16949质量追溯要求，温度记录完整性从约70%提升至100%。

报警实时联锁：超温报警实时上传并触发炉门联锁，消除了炉温异常导致的整批报废风险，预计年减少质量损失约50万元。

改造投资经济：单台网关加调试和验证费用约2万元，远低于更换EtherCAT温控模块方案（约6万元），投资回报周期不足3个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了欧姆龙NJ501（EtherCAT主站）与六台欧姆龙E5CC温控器（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站模式，主动轮询温控器数据并映射到EtherCAT过程数据对象，实现了六温区温度的集中监控、配方自动切换和温度曲线自动追溯。

该项目充分体现了工业网关在汽车零部件热处理行业合规化升级中的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现温控器级别的点位级数据互通，为工业物联网平台提供完整、可追溯的质量数据底座。TX131-RE-RS/ECS作为一款可靠的智能网关和物联网关，为汽车零部件企业的质量追溯、配方管理和安全生产提供了经济高效的互联解决方案。
