EtherCAT转Modbus RTU工业网关｜台达AH500对接安科瑞ACR120E泵站案例

一、应用场景

市政供水加压泵站是城市供水管网的重要节点，负责将自来水从水厂加压输送至城市管网，其运行效率和能耗管理直接影响供水成本和服务质量。某城市水务集团在上海的一座中型加压泵站中，其水泵机组控制系统采用了台达AH500系列中型PLC作为EtherCAT主站控制器，负责主水泵、备用泵、电动调节阀、止回阀等核心设备的逻辑控制和PID恒压调节。AH500支持EtherCAT实时工业以太网总线协议，具备丰富的IO模块和强大的PID调节能力，能够根据管网压力自动调节水泵转速，实现恒压供水。

然而，该泵站的电能消耗监测由三台安科瑞ACR120E系列电力仪表承担，分别监测主水泵、备用泵和总进线的电压、电流、功率、电能等电力参数。ACR120E电力仪表支持Modbus RTU协议，通过RS485与上位系统进行数据交互。台达AH500运行在EtherCAT网络，安科瑞ACR120E运行在Modbus RTU网络，两套系统之间无法直接通讯，导致水泵运行控制数据与电能消耗数据相互割裂。

在国家”双碳”目标和水务行业节能降耗要求不断提高的背景下，泵站需要实现水泵运行状态与电能消耗数据的融合分析，优化水泵运行策略，降低供水单耗，并将能耗数据上传至智慧水务平台进行统一管理。如何实现台达AH500的EtherCAT网络与安科瑞ACR120E电力仪表的Modbus RTU网络之间的可靠数据互通，成为该泵站智能化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款面向EtherCAT网络与Modbus RTU网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherCAT侧作为从站接入台达AH500的EtherCAT主站网络，在Modbus RTU侧作为主站主动轮询安科瑞ACR120E电力仪表的电能数据，实现两种总线协议之间的透明数据映射。

针对市政供水泵站的应用需求，TX131-RE-RS/ECS的核心功能优势包括：

EtherCAT从站兼容：支持标准EtherCAT从站协议，可被台达ISPSoft等EtherCAT主站软件识别和配置，支持周期性PDO通讯。

Modbus RTU主站轮询：网关作为Modbus RTU主站，按配置周期轮询三台ACR120E电力仪表，读取电压、电流、有功功率、无功功率、功率因数、累计电能等参数。

大容量数据映射：EtherCAT输入/输出各512字节过程数据区，可满足三台电力仪表的数十个电力参数的实时采集和上传。

电能数据专用处理：支持电能数据的工程单位转换和累计量处理，减轻主站PLC的数据处理负担。

工业级环境适应：DIN导轨安装，宽温设计，电源和通讯接口隔离，适应泵站的潮湿、多粉尘环境。

作为一款高性能工业网关，TX131-RE-RS/ECS为供水泵站中Modbus RTU电力仪表接入EtherCAT控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

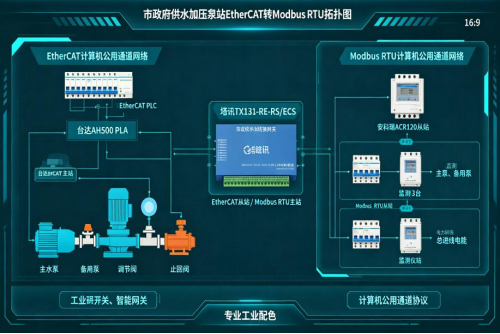

市政供水加压泵站EtherCAT转Modbus RTU拓扑图

系统拓扑分为三个层次：

EtherCAT控制层：台达AH500 PLC作为EtherCAT主站，通过EtherCAT总线连接水泵变频器、电动调节阀和IO模块，TX131-RE-RS/ECS作为EtherCAT从站接入。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接EtherCAT总线，RS485串口接Modbus RTU总线，网关作为Modbus RTU主站轮询电力仪表。

Modbus RTU计量层：三台安科瑞ACR120E电力仪表作为Modbus RTU从站，通过RS485总线串联，分别监测主泵、备用泵和总进线。

四、项目痛点

能耗数据孤立：三台ACR120E电力仪表的电能数据只能在仪表本地查看，无法上传至AH500和智慧水务平台，泵站能耗分析缺乏实时数据支撑。

供水单耗无法计算：水泵运行数据（流量、压力）和电能数据分别存储在不同系统中，无法实时计算供水单耗（kWh/m³），节能优化缺乏量化依据。

电能质量监测缺失：电压偏差、功率因数等电能质量参数无法实时监控，存在水泵电机因电能质量问题损坏的隐患。

人工抄表效率低：能耗数据依赖人工每月抄表录入，数据滞后且容易出错，无法满足智慧水务平台的实时数据上传要求。

系统集成困难：台达AH500的EtherCAT协议与ACR120E的Modbus RTU协议不兼容，若采用额外加装电能采集模块和通讯管理机的方案，成本高（约3万元）且接线复杂。

五、解决方案

采用塔讯TX131-RE-RS/ECS协议转换网关，构建”台达AH500（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—安科瑞ACR120E电力仪表（Modbus RTU从站）“的异构通讯架构。

硬件部署

在泵站控制柜中安装TX131-RE-RS/ECS网关。EtherCAT网口接入EtherCAT总线；RS485接口连接三台ACR120E电力仪表的通讯口，仪表从站地址设为1（主泵）、2（备用泵）、3（总进线），波特率9600，8数据位，1停止位，无校验。

数据映射配置

电力仪表→AH500方向（电能数据上传）：每台仪表采集电压、电流、有功功率、无功功率、功率因数、频率、累计有功电能、累计无功电能等8个参数，三台共24个点位，映射到EtherCAT输入PDO。

AH500→电力仪表方向：电力仪表通常为只读设备，此方向仅配置仪表复位和数据刷新指令，共2个点位，映射到EtherCAT输出PDO。

网关按500ms周期轮询三台电力仪表，确保电能数据的实时性。

主站配置

在台达ISPSoft软件中扫描EtherCAT总线，识别TX131网关从站，配置PDO数据长度，建立变量映射。在AH500程序中编写供水单耗计算逻辑（电能消耗量/供水流量）和能耗异常报警逻辑，并将能耗数据通过以太网上传至智慧水务平台。

应用逻辑

AH500实时获取三台电力仪表的电能数据，结合水泵流量和管网压力数据，计算供水单耗并在HMI上展示。当功率因数低于0.9或电流超过额定值时，自动触发报警。能耗数据按小时、日、月自动统计并上传至智慧水务平台，实现泵站能耗的精细化管理。

六、实施过程

第一阶段：现场勘查与点位梳理

确认台达AH500的型号和固件版本、EtherCAT网络拓扑、三台ACR120E电力仪表的型号和通讯参数、仪表寄存器地址表。与水务工程师共同确认需要采集的电力参数共26个点位。

第二阶段：网关配置与实验室测试

在实验室使用台达AH500样机和三台ACR120E电力仪表搭建测试平台。完成TX131网关配置和26个点位的映射表，验证电能数据的精度和刷新周期。数据刷新约500ms，累计电能读数准确。

第三阶段：现场安装接线

利用泵站低峰时段进行网关安装。网关安装在控制柜DIN导轨上，EtherCAT和RS485接线同步完成。接线完成后通电自检正常。

第四阶段：在线调试

在ISPSoft中扫描并配置TX131网关，下载包含单耗计算和能耗报警的PLC程序。逐点验证26个电力参数的数据一致性，重点验证累计电能读数的准确性和功率因数报警功能。调试中发现总进线仪表的电流变比设置不一致，修正后数据正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测通讯状态、数据准确性和单耗计算结果。试运行期间通讯成功率99.9%，能耗数据准确，供水单耗计算结果与人工统计误差小于1%。项目通过验收。

七、应用效果

能耗实时监控：三台电力仪表的电能数据实时上传至AH500和智慧水务平台，泵站能耗从人工月抄变为实时在线监测，数据时效性提升数百倍。

供水单耗量化：实现供水单耗（kWh/m³）的实时计算和趋势分析，运行人员可根据单耗数据优化水泵运行策略，试运行期间供水单耗降低5%。

电能质量预警：功率因数、电压偏差等电能质量参数实时监控，异常情况及时报警，避免了水泵电机因电能质量问题损坏，设备故障率降低25%。

人工成本降低：取消了人工抄表和能耗数据录入环节，泵站减少1名抄表人员，年节省人工成本约6万元。

改造投资经济：单台网关加调试费用约2万元，远低于加装通讯管理机方案（约3万元），投资回报周期不足3个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了台达AH500（EtherCAT主站）与三台安科瑞ACR120E电力仪表（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站模式，主动轮询电力仪表数据并映射到EtherCAT过程数据对象，实现了泵站能耗的实时在线监测、供水单耗量化分析和电能质量预警。

该项目展示了工业网关在市政水务行业智能化升级中的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现电力仪表级别的点位级数据采集，为工业物联网平台提供高质量的能耗数据底座。TX131-RE-RS/ECS作为一款高性价比的智能网关和物联网关，为水务企业的节能降耗、精细化管理和智慧水务建设提供了经济高效的互联解决方案。
