在消费电子、工业电源设备不断朝着小型化、高功率密度、高效率方向迭代的当下，SOT‑23 这种经典小贴片封装，依旧是硬件工程师方案选型里无法绕开的选择。很多工程师在项目开发中经常遇到现实难题：小体积贴片 MOS 管标称电流好看，实际带载就严重发热；MCU 仅 4.5V 驱动电平下 MOS 管导通效果差；感性负载冲击容易造成器件损坏；同时还面临进口器件交期波动、成本压力大等多重困扰。
针对低压大电流贴片开关场景的痛点， 杰盛微（JSMSEMI）推出 JSM3404，一款 30V N 沟道增强型沟槽 MOSFET。在 SOT‑23 狭小封装内实现 6A 连续导通能力，兼顾低导通电阻、优秀开关特性与高可靠性，为 DC‑DC 变换、电机驱动、UPS 电源等场景提供高可靠国产器件方案。
产品概览：沟槽工艺加持，小封装硬核实力
JSM3404 采用先进 Trench Power MOSFET 沟槽功率 MOS 工艺，高密度元胞设计，核心目标就是实现更低导通损耗，同时优化 SOT‑23 封装散热表现。 器件基础信息一览：
型号：JSM3404
类型：N‑Channel 增强型 MOSFET
漏源耐压 V (BR) DSS：30V
封装：SOT‑23
连续漏极电流 ID：6.0A（70℃，VGS=10V）
脉冲漏极电流 IDM：25A（脉冲宽度≤300μs）
25℃环境耗散功率 PD：1.5W

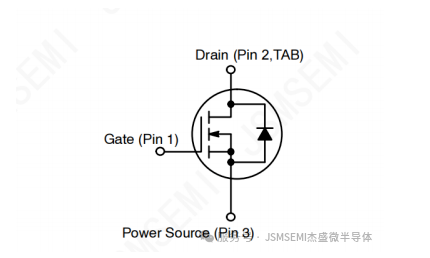

引脚定义：Pin1‑G 栅极；Pin2‑D 漏极；Pin3‑S 源极，内部集成源漏续流二极管。
在可靠性与物料规格上，JSM3404 做到多项高标准：
✅ 出厂 100% EAS 雪崩能量测试、100% V (BR) DSS 击穿电压全检，剔除不良品，批量应用可靠性更有保障；
✅ 潮湿敏感度等级 MSL1，生产使用无需严格管控湿度，贴片生产流程更加省心；
✅ 封装环氧树脂满足 UL94 V‑0 阻燃等级；
✅ 无卤素物料，符合 RoHS 环保要求，适配海内外产品安规认证需求。
很多工程师会有疑问：SOT‑23 这么小的封装，真的可以跑到 6A 电流？这里要厘清一个选型误区：数据手册标称电流是基准条件参数，实际产品需要结合结温降额使用。JSM3404 优化封装散热设计，相比同封装竞品，在同等电流条件下发热表现更优，适合中小功率开关场景。
核心参数拆解，读懂选型重点
MOSFET 选型不能只看耐压电流，导通电阻 RDS (on)、栅极阈值电压、栅电荷、体二极管性能直接决定整机效率、发热和开关表现。我们结合 JSM3404 规格书做工程化解读。
 |
1. 静态参数：导通损耗的关键
\\ 导通电阻 RDS (on)\\ 是功率 MOS 最重要指标，直接决定导通状态发热。
VGS=10V，ID=6.0A 条件，典型 RDS (on)＜30mΩ；
VGS=4.5V，ID=4.8A 条件，RDS (on) 区间 33‑40mΩ。
💡工程小贴士：很多 MCU、驱动芯片输出驱动电平只有 4.5V，选型时必须参考 4.5V 下 RDS (on) 参数，不能只看 10V 条件下的指标，否则实际工作发热会远超预期。JSM3404 在 4.5V 驱动条件依旧维持较低导通电阻，适配绝大多数低压驱动电路。
栅极阈值电压 VGS (th) 范围 1V‑2V，ID=250μA 测试条件。阈值电压适中，既保证低电平不容易误导通，又可以被普通逻辑电平正常开启。栅极漏电流 IGSS 最大 ±100nA，静态功耗极低。
器件内置源‑漏体二极管，Is=1A 时典型正向压降 0.7V，最大 1.0V。在电机、继电器这类感性负载 PWM 开关的时候，体二极管可以承担续流功能，可以在部分设计中省去外部续流二极管，简化 BOM 物料清单。
2. 动态参数：决定高频开关性能
动态参数直接影响开关损耗，高频 DC‑DC 变换场景，栅电荷 Qg、输入输出电容至关重要。
总栅电荷 Qg 典型 6nC，QgS=1.1nC，Qgd=2.5nC；
输入电容 Ciss 典型 414pF，输出电容 Coss 60pF，反向传输电容 Crss 49pF；
开通时间 Td (on) 典型 7.5ns，关断时间 Td (off) 典型 10ns。
较小的栅电荷意味着 MOS 管开关速度快，驱动芯片需要的驱动电流小，开关损耗更低，适合几十 kHz 开关频率的 DC‑DC 转换器设计。同时也要提醒：开关速度越快，越需要关注 PCB 布局，抑制 EMI 干扰。
3. 温度特性：设计必须重视降额

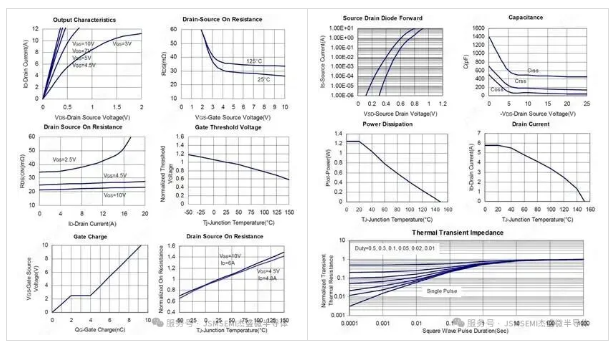

规格书附带多组特性曲线，展示器件性能随温度变化规律：
RDS (on) 会随着结温升高而变大，温度越高导通损耗越大；
栅极阈值电压会随结温上升下降，高温环境要警惕误导通风险；
器件允许最大功耗、最大持续漏极电流会随着结温升高明显衰减。
✅杰盛微工程建议：实际产品设计，不要满规格跑满额定电流，需要预留安全裕量。高温密闭设备，电流建议做 50‑70% 降额，同时做好 PCB 铜箔散热，充分利用 SOT‑23 漏极焊盘散热能力。
丰富落地场景，覆盖多类电源方案
凭借 30V 耐压、优秀导通和开关特性，JSM3404 适配多种功率开关应用：
DC‑DC 转换器：降压 Buck、升压 Boost 电路，作为主开关管，适合 24V 以内输入电源板卡；
不间断电源 UPS：小功率 UPS 辅助开关回路，电源切换控制；
电机驱动：小功率直流电机 PWM 控制，玩具、小型执行机构电机驱动回路，内置体二极管承担感性负载续流；
通用功率开关：电池供电设备负载开关、各类板卡电源通断控制。
SOT‑23 封装体积小巧，非常适合 PCB 空间紧张的产品。对于硬件工程师来说，一款器件好不好用，除电气性能，还要看供应链保障。杰盛微具备完整器件测试管控，JSM3404 支持稳定批量供货，缓解海外器件缺货、交期不可控痛点，实现稳妥国产替代。
硬件设计避坑指南，用好 JSM3404
再好的器件，不合理电路与 PCB 布局，也会带来发热、炸管、EMI 问题，在这里分享几条实操经验：
驱动回路设计栅极属于高阻抗节点，极易受干扰。栅极走线尽量短，条件允许串联小阻值栅极电阻，抑制震荡，避免 MOS 管误触发。不要让栅极走线紧邻功率大电流走线。
感性负载务必重视续流电机、继电器这类感性负载关断瞬间会产生高压尖峰。JSM3404 自带体二极管可以续流，但大电流高频工况，评估体二极管功耗，必要时增加外置肖特基二极管分担压力。同时利用器件出厂 EAS 雪崩测试优势，但依旧预留电压裕量，工作电压不要逼近 30V 耐压。
PCB 散热设计SOT‑23 漏极引脚为散热主要通道，PCB 设计时漏极焊盘尽量多铺铜，增大散热面积，改善器件温升，不要使用过小焊盘。
参数降额是可靠性之本手册 6A 电流是基准条件参数。整机环境温度升高之后，器件能力会下降，系统设计必须降额，不要长期运行在极限参数。
