DeviceNet转Modbus RTU协议转换方案在风电齿轮箱加载测试台的实践

加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

一、应用场景

随着陆上与海上风电装机规模持续扩大,风机齿轮箱、变桨系统作为传递动力与调节叶尖载荷的核心部件,其疲劳寿命与传动效率直接决定风场度电成本与整机可靠性。某风电装备制造企业在测试车间新建一套2MW级齿轮箱/变桨加载测试台,用于对新下线齿轮箱和变桨驱动单元开展出厂耐久试验、效率标定与载荷谱复现试验。测试台由拖动电机、陪试加载电机、被测齿轮箱对拖构成,需按照现场采集的实际风况载荷谱,实现转速—扭矩闭环加载,并在同一时间基准下同步采集主轴转角、转速、加载功率与电能数据,试验结束后由系统自动生成测试曲线与报告。

测试台运动控制系统采用倍福CX系列嵌入式控制器,主EtherCAT总线上挂EL系列I/O端子完成逻辑与安全联锁。考虑到测试台原有安全回路、液压阀岛与冷却机组早已运行在DeviceNet总线上,本次继续沿用倍福EL6752 DeviceNet主站端子作为扫描器,以250kbps速率在DeviceNet网段上统一管理现场总线设备。而拖动与陪试回路新配置的两台ABB ACS355变频器、主轴处的德国Hengstler AC58-RS485绝对值编码器、以及用于加载功率与电能计量的安科瑞ACR120E电力仪表,均只提供RS-485 Modbus RTU接口,需要一种可靠方式把这三类分散设备并入EL6752主导的总线协议体系。

该测试台主要承担三类试验任务:

一是出厂耐久试验,按等效风况载荷谱连续运行数百小时,考核齿轮箱疲劳寿命与密封可靠性;

二是效率标定试验,在不同转速、扭矩工况点测绘传动效率曲线;

三是变桨故障复现试验,模拟电网波动与极端载荷下的瞬态响应

三类试验都要求拖动与加载两侧转速—扭矩严格按给定曲线跟踪,且主轴转角、转速、电输入功率在同一时基下记录,试验结束后按时间轴自动生成转速—扭矩—功率曲线与效率报告。试验台工艺人员最关心的,正是多测点数据的同步性与报告的可追溯性。

二、协议转换网关功能简介

塔讯TX60-DN-RS/DNS是一款面向工业自动化现场的DeviceNet从站转Modbus RTU主站协议转换网关,属于工业级工业网关、智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电,DeviceNet口与RS-485口电气隔离,具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力,可直接安装于控制柜内长期运行。在DeviceNet 侧,网关作为标准 DeviceNet从站设备工作,随产品提供EDS设备描述文件,DeviceNet主站(PLC扫描器模块)导入EDS后,在网络配置软件中将网关登记进扫描器扫描列表,定义其输入/输出I/O数据长度,此后主站即按轮询或状态改变方式周期性与网关交换过程数据,通信速率125/250/500kbps可与现场网络一致;在Modbus RTU侧,网关作为Modbus RTU主站,通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期,依次轮询下挂的多台RTU从站,支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码,波特率1200~115200bps可设,支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成 DeviceNet输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射,可设置数据类型、字节序与工程量缩放,全程无需修改PLC程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器:下行把分散的RTU仪表、传动设备纳入统一总线协议网络,上行把过程数据透明送入DeviceNet主站乃至SCADA、MES与工业物联网平台,是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

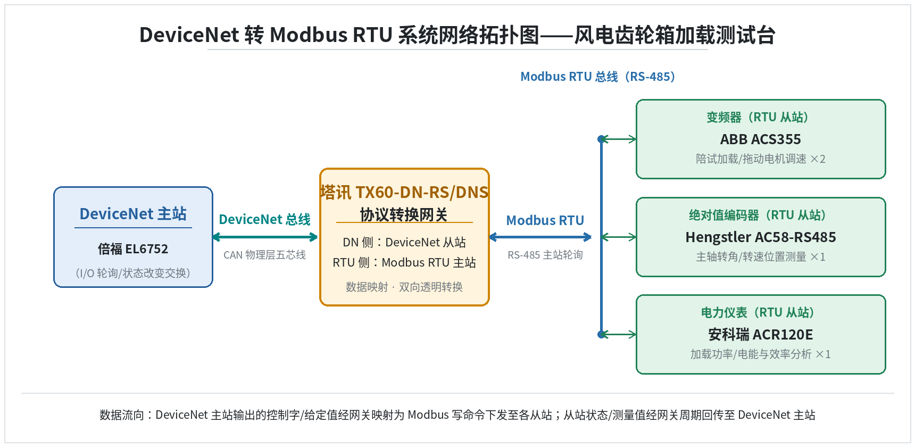

图1 风电齿轮箱加载测试台DeviceNet转Modbus RTU网络拓扑结构图

四、项目痛点

测试台改造前,现场自动化团队主要面临以下几方面问题。

其一是协议异构:EL6752一侧是DeviceNet,变频器、编码器、电力仪表一侧是Modbus RTU,两类总线协议无法直接对话,若为每台RTU设备单独加装通讯选件模块或再增配一套主站控制器,硬件成本与接线工作量都难以接受。

其二是扫描列表资源紧张:原有DeviceNet网段已挂载安全I/O、液压阀岛与冷却机组,EL6752的扫描列表与过程映像区占用率较高,再逐类新增设备会占用宝贵的组态资源,且每次变更都要停机重新下载。

其三是多测点同步采集困难:载荷谱试验要求转速、扭矩、功率三个量在20ms级时间窗内对齐,若在TwinCAT主程序中手写RS-485轮询逻辑,串行通讯极易阻塞周期任务,造成采样抖动。

其四是数据孤岛:ACR120E的加载功率、电能数据保存在仪表本地,效率分析靠试验人员定时到柜面抄表或U盘导出,一份报告往往滞后一到两天。

其五是故障定位慢:ACS355的故障码与运行电流只能在面板查看,夜间耐久试验无人值守时,变频器过流、编码器断线等异常不能及时上送。

其六是定制开发成本高:若委托方案商编写专用Modbus通讯功能块并与载荷谱程序集成,开发周期与二次开发费用都将明显拉长。

五、解决方案

总体方案是在EL6752所在的DeviceNet网段上就近安装一台塔讯TX60-DN-RS/DNS网关,把网关登记为DeviceNet从站(站号3),网关RS-485侧作为Modbus RTU主站,以38400bps、8数据位、无校验、1停止位的参数,经一条屏蔽双绞线依次串接ACS355(站号1、2)、Hengstler AC58(站号3)、ACR120E(站号4)。DeviceNet侧定义输入数据区16字节、输出数据区8字节,周期100ms交换;RTU侧轮询周期设为50ms,超时100ms。双向映射在网关图形化配置软件中以表格方式完成,无需修改TwinCAT程序。

控制下发链路:倍福主站按载荷谱曲线把控制字与转矩给定写入网关输出区,网关分别以功能码06H单写、10H多写方式下发到两台ACS355的控制字寄存器与转矩给定寄存器。数据回传链路:网关周期以功能码03H读取各从站状态与测量寄存器,按约定字节序和工程量缩放写入输入区,由EL6752扫描列表透明带入TwinCAT,供转速—扭矩闭环与报告程序使用。主要数据映射关系如下表所示。

方向 网关数据区偏移 对应 Modbus 从站/寄存器 功能码 数据含义
主站→RTU 输出区 0–1 字节 站1 ACS355 保持寄存器 40001 06H 变频器1 控制字
主站→RTU 输出区 2–3 字节 站1 ACS355 保持寄存器 40002 10H 变频器1 转矩给定(int16)
主站→RTU 输出区 4–5 字节 站2 ACS355 保持寄存器 40001 06H 变频器2 控制字
主站→RTU 输出区 6–7 字节 站2 ACS355 保持寄存器 40002 10H 变频器2 转矩给定(int16)
RTU→主站 输入区 0–1 字节 站1 ACS355 保持寄存器 40004 03H 变频器1 状态字
RTU→主站 输入区 2–3 字节 站1 ACS355 保持寄存器 40005 03H 变频器1 实际转速
RTU→主站 输入区 4–5 字节 站2 ACS355 保持寄存器 40004 03H 变频器2 状态字
RTU→主站 输入区 6–7 字节 站2 ACS355 保持寄存器 40005 03H 变频器2 实际转速
RTU→主站 输入区 8–11 字节 站3 AC58 保持寄存器 40001–40002 03H 主轴绝对角度(int32)
RTU→主站 输入区 12–13 字节 站4 ACR120E 保持寄存器 40010 03H 加载有功功率
RTU→主站 输入区 14–15 字节 站4 ACR120E 保持寄存器 40012 03H 正向有功电能

字节序按变频器默认高字在前配置,角度寄存器做0.01°/LSB缩放,转速按0.1rpm/LSB缩放,功率与电能按仪表倍率换算为kW与 kWh。整个协议转换过程对倍福主站完全透明,TwinCAT侧只把网关I/O当作一段标准过程映像读写。

在轮询表安排上,考虑到ACS355控制下发与状态反馈的实时性要求高于电力仪表电量累计,网关将两台变频器的控制字、状态字与转速反馈放在每轮轮询的最前端,AC58角度双寄存器紧随其后,ACR120E的功率与电能寄存器放在轮询表末位;电量类数据变化缓慢,即使个别轮次未及时刷新,也不影响闭环控制。这种分级轮询既保证了转速—扭矩闭环的实时性,又把整条RTU总线的负载控制在合理水平。网关同时支持从站超时诊断,任一从站掉线都会在输入区置位对应错误位,主站可据此触发安全停机并在SCADA上提示具体站号。

六、实施过程

现场实施按标准化步骤推进:

第一步硬件检查,核对网关外观、电源与通讯口状态,在测试台控制柜内35mm导轨上就位;

第二步接线,DeviceNet侧按五芯电缆颜色对应红V+、黑V−、白CAN_H、蓝CAN_L、屏蔽层,就近串入主干分支,总线两端加装 120Ω终端电阻,RS-485侧手拉手串接四台从站并预留屏蔽接地;

第三步在TwinCAT中导入随网关提供的EDS文件,将网关加入EL6752扫描列表,按输入16字节、输出8字节组态I/O长度,通讯速率与网段统一为250kbps;

第四步通过网关配置软件设置RTU串口参数与各从站轮询表;

第五步在映射表中逐行建立双向对应关系并下装;

第六步单机调试,依次核对ACS355启停与转矩给定、AC58角度双寄存器值与实际转角、ACR120E功率电能读数;

第七步联机联调,跑通一段典型载荷谱,验证转速—扭矩闭环与多测点时间对齐;

第八步带载72小时耐久试运行,确认无丢包后正式投运,并对试验人员与设备维护人员完成操作培训。

七、应用效果

投运后,测试台从分散的RTU设备采集到主站的过程数据全部由网关周期完成,转速、扭矩、功率三类测点在同一100ms周期内对齐,满足载荷谱复现与效率分析要求。ACR120E的加载功率与电能数据不再需要人工抄表,试验曲线与效率报告在试验结束当班即可自动生成,报告编制周期由原来的约两个工作日缩短到小时级。变频器故障码、编码器断线、通讯超时等状态通过网关输入区直接上送SCADA,夜间耐久试验具备了远程报警能力。由于全程免二次开发,现场未对倍福主程序做任何改动,改造工作量集中在网关映射配置上,整体调试周期由预估的三周压缩到八个工作日,也为后续接入更多RTU仪表预留了扫描列表余量。

在效率标定试验中,ACR120E的有功功率与 AC58的主轴转角、ACS355的实际转速在同一周期内采样,试验人员无需再人工对齐时间轴即可直接计算各工况点效率;耐久试验的数百小时连续数据由系统自动归档,出现异常工况可按时间点回放曲线,定位问题齿轮副与轴承位置的时间从原来的半天缩短到半小时以内。网关金属外壳、导轨安装的形态也与控制柜内既有器件一致,现场维护人员无需额外培训即可按端子图排查接线。

八、项目实施前后效果对比

对比维度 实施前 实施后
通讯方式 RTU 设备孤立,与 DeviceNet 无链路 经网关透明接入 DeviceNet 扫描列表
设备接入 需逐台加装通讯选件 一条 RS-485 总线混挂四类从站
布线工作量 每台设备单独走控制线 手拉手总线,仅需一对双绞线
调试周期 预估约三周,含定制开发 八个工作日,免二次开发
采集周期 人工抄表,无连续数据 100ms 周期自动采集
数据对齐 转速/扭矩/功率时间基准不一 同一周期内多测点对齐
报告生成 试验后人工整理约 2 天 当班自动生成曲线与报告
故障诊断 面板查看,夜间无报警 故障字与超时状态上送 SCADA
岗位人工 专人定时抄表、盯面板 无人值守远程报警
可扩展性 新增设备需重新规划主站 总线新增站号即可扩展

从上表可见,改造的核心价值并不只是把两类总线协议接在一起,而是把原本分散的变频器、编码器、电力仪表纳入了统一的现场总线体系,使测试数据从采集、对齐到报告的全链路自动化,试验人员得以把精力集中在工况设计本身。

九、总结

本案例以风电齿轮箱/变桨加载测试台为对象,验证了塔讯TX60-DN-RS/DNS网关在DeviceNet主站与多类Modbus RTU从站之间双向转换的实用性。网关作为从站并入倍福EL6752扫描列表,在RTU侧轮询变频器、绝对值编码器与电力仪表,过程数据透明交换,免改PLC程序、免写定制代码,是风电装备测试台这类多测点、高同步要求场景下,兼顾成本与可靠性的工业自动化互联选择。
